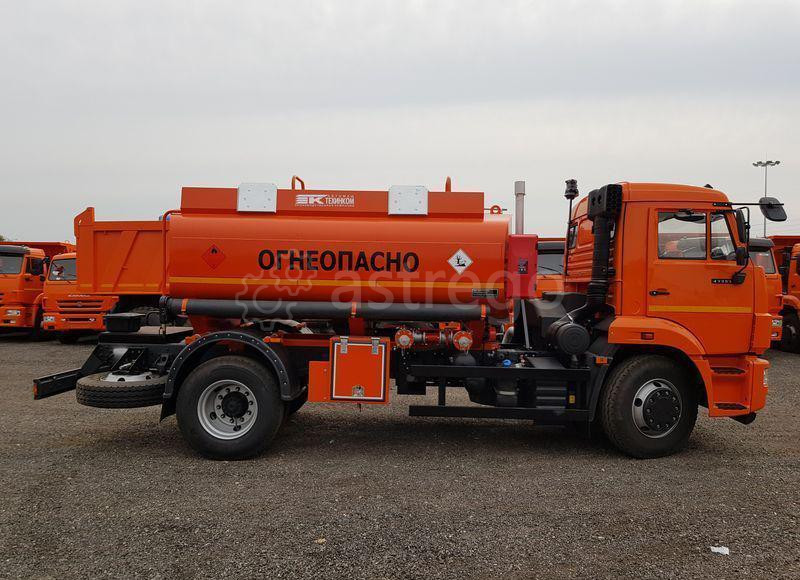

Автотопливозаправщик АТЗ-8,5 на шасси Камаз 43253 (8,5 м3)

Компания ООО "Вектор" предлагает к поставке Автотопливозаправщик АТЗ-8,5 на шасси Камаз 43253 (8,5 м3).Объем 8 500 л. 2 секции.Насос СВН-80А.Колесная формула 4х2.КПП ZF6Автотопливозаправщик (АТЗ-8.5) предназначен для транспортирования, кратковременного хранения светлых нефтепродуктов плотностью до 0,86 т/м3 и механизированной заправки ими техники, кроме авиационной, с замером выданного количества.Транспортировка нефтепродуктов производится по автомобильным дорогам общего пользования. АТЗ выпускается в климатическом исполнении У1 по ГОСТ 15150.АТЗ является транспортной мерой полной вместимости.АТЗ выполняет следующие функции:- транспортирование и кратковременное хранение нефтепродуктов;- заправка техники из своей цистерны через раздаточный пистолет с одновременным измерением количества и очисткой от загрязнений выданных нефтепродуктов;- наполнение и опорожнение цистерны собственным насосом;- слив нефтепродуктов из цистерны самотеком;- перекачка нефтепродуктов из одной емкости в другую, минуя собственную цистерну.Технические характеристики АТЗ-8,5:

Базовое шасси

Производитель:
КАМАЗ

Модель:
43253-3010-69(Е5)

Колесная формула:
4х2

Ошиновка задней оси:
Двускатная

Требования к комплектации базового шасси:

Тахограф:
Нет

Устройство ограничения скорости (УОС)
Нет

ДЗК
Наличие

КОМ
Наличие

Устройство вызова экстренных оперативных служб (УВЭОС)
наличие

Дистанционный выключатель массы на шасси:
наличие

Дистанционный выключатель массы кнопка ip65
наличие

Крылья задней оси:
наличие

Брызговая защита:
наличие

Система выпуска отработанных газов (глушитель)
наличие

Заднее защитное устройство
наличие

Боковая защита
наличие

Специальное оборудование:

Цистерна:

Общая номинальная вместимость цистерны, л.:
8 500

Плотность светлых нефтепродуктов, т / м3, не более:

0,86

Поперечное сечение:
Чемоданного типа

Продольное сечение :
Постоянное

Боковая защита цистерны:
Наличие, в соответствии с ГОСТ Р 50913-96

Волнорезы:
Наличие

Материал цистерны:
Низколегированная Сталь 09Г2С

Толщина металла, мм.:
4

Количество отсеков, шт.:
2 (два)

Деление по отсекам, л.:
Нет

Цистерна изготовлена как мера вместимости:
Да, предоставляется свидетельство о поверке

Налив цистерны:
Верхним способом, через заливную горловину

Слив цистерны:

Гравитационный (самотеком);
Принудительный, при помощи собственного насоса.

Система нижнего налива:
Нет

Система рекуперации паров:
Нет

Ограждение горловин от пролива нефтепродуктов (экологический короб):
Наличие, по всей длине цистерны, оборудован кронштейнами для установки информационных табличек слева и справа по ходу движения ТС, с нанесением наклеек обозначающих точный объём отсека после калибровки, слева и справа по ходу движения ТС.

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба):
Оборудованный шаровым краном и патрубком на конце, с выводом в левую и правую сторону по ходу движения ТС. Расположен с внешней стороны цистерны.

Кронштейны для информационных табличек опасности груза установленные на экологическом коробе:
По 2 на каждый отсек, справа и слева по ходу движения ТС

Знак опасности груза с возможностью крепления на экологическом коробе:

По 2 на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива, установлены в кронштейны на экологическом коробе.
(для бензина по требованию Заказчика)

Крышки горловин:
Производитель:

Алюминиевые,
Промприбор, г. Ливны

Устройство дыхательное:
УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации:
Материал
Диаметр условного прохода, мм:

Низколегированная Сталь 09Г2С.
80

Запорное оборудование:

Донный клапан
Производитель:
Тип:

Civacon
Пневматический

Шаровые краны:
Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава:
Тип:
Производитель:
Диаметр условного прохода, мм
Длинна одного, м.:
Количество

Композитные
Technoflex
75
3
2

Быстроразъемные соединения (БРС):
Тип:
Производитель:
Диаметр условного прохода, мм:

TANK WAGEN
Elaflex (Германия)
80

Насосное оборудование:

Провод насоса:
От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос:
Марка:
Тип:
Подача насоса, м/ч, не более:
Максимальная высота самовсасывания насоса не менее, м:

1СВН-80А
Самовсасывающий, вихревой
38

6

Фильтр, шт.:
Тип:
Марка:

1
прямоточный
ФСП-80, установлен в гидролинии перед насосом

Узел выдачи топлива:

Расположение:

Расположен в средней части автомобиля, с правой стороны по ходу движения ТС, на раме шасси
Внутри УВТ расположены:
- коммуникации, напорная, всасывающая;
- блок управления донными клапанами;
- блок подготовки воздуха;
- фильтр тонкой очистки;
- счетчик жидкости;
- раздаточный рукав;
- раздаточный пистолет;
- барабан заземления;
- кронштейн для установки раздаточного пистолета.
Нижняя часть узла выдачи топлива изготовлена герметично, оборудована сливом с внешней стороны, с шаровым краном, с патрубком на конце

Фильтр, шт.:
Тип:
Марка:

1
прямоточный
ФСП-50, установлен в гидролинии перед счетчиком

Блок подготовки воздуха для привода донных клапанов:
Производитель:

Camozzi, Италия.

Блок пневмоуправления донными клапанами
Производитель:

Sening (Германия)

Счетчик жидкости, шт.:
Марка, тип:
Производитель:
Основная допустимая погрешность измерения (класс точности) %:
Диаметр условного прохода, мм
Давление измеряемой среды, Мпа
Расход от, м3/ч

1
ППО-40-0,6 СУ
Промприбор, г. Ливны

0,5
40
0,6
от 1,8 до 25,0

Раздаточный рукав, шт.:
Диаметр условного прохода (ДУ), мм:
Длинна, м.:
Производитель:
Укладка в технологическом отсеке:

1
25
5
Импортный
Свободная

Барабан для намотки раздаточного рукава, шт.:
Нет

Кран раздаточный, шт:
Производитель:
Диаметр условного прохода (ДУ), мм:

1;
АЗС-05
25

Освещение узла выдачи топлива:
Нет

Комплектация:

Огнетушители,
