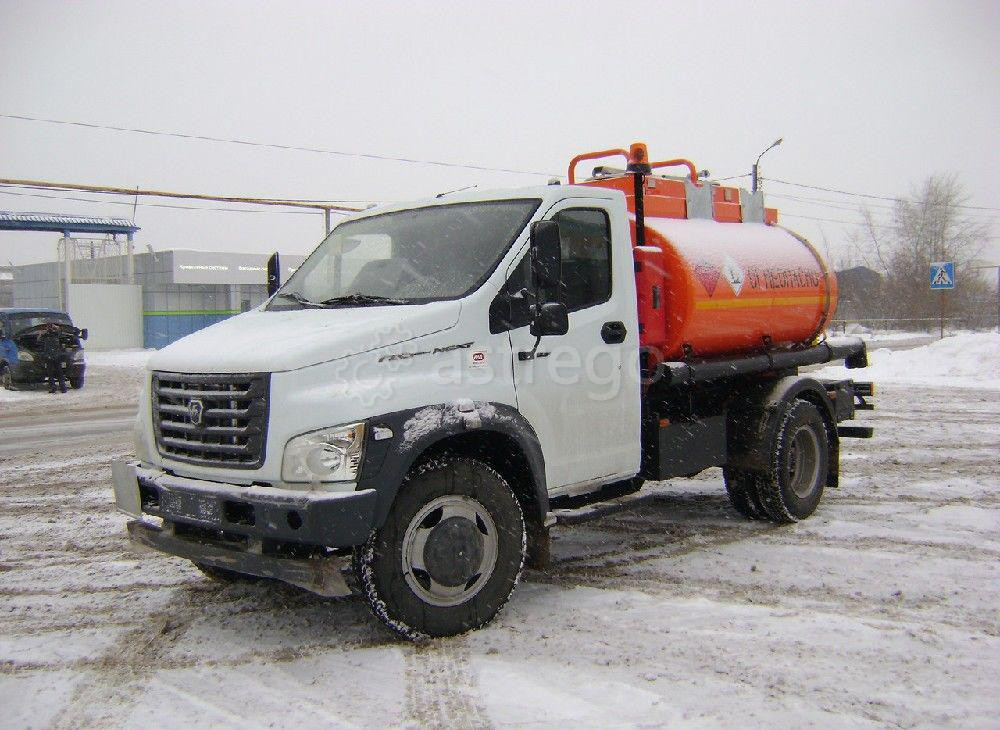

Топливозаправщик АТЗ-5,3 на шасси ГАЗ NEXT

Лестница и поручень раскладываются с уровня земли, что обеспечивает безопасный доступ площадку обслуживания автоцистерны. Оснащены фиксатором от самопроизвольного раскладывания. Узел выдачи топлива (УВТ) расположен в задней части цистерны. Автоцистерна оборудована алюминиевой коммуникацией, что снижает массу автомобиля и увеличивает срок службы данного элемента надстройки и улучшает качество перевозимого топлива из-за отсутствия коррозии в трубопроводах. Блок пневмоуправления, размещенный в закрытом ящике, защищён от несанкционированного открытия донных клапанов. Надстройка автоцистерны поделена на 2 отсека,что позволяет уменьшать гидроудар внутри цистерны при разгоне и торможении.

Технические характеристики топливозаправщика АТЗ-5,3 на шасси ГАЗ NEXT

Базовое шасси
ГАЗ С41R13

База
Короткая

Колесная формула
4х2

Вывод глушителя
Влево, в средней части ТС, оборудован искрогасителем.

Дистанционный выключатель массы
Наличие, в соответствии с требованиям ДОПОГ

Общая номинальная вместимость цистерны, л.
5300

Поперечное сечение
Элипсное

Продольное сечение
Постоянное

Волнорезы
Присутствуют

Материал цистерны
Низколегированная Сталь 09Г2С

Толщина металла не менее, мм.
3 мм

Крепление надрамника к раме базового шасси
На стремянках и болтовых соединениях от продольных и поперечных смещений.

Количество отсеков, шт.
2

Налив цистерны
Верхним способом

Слив цистерны
Гравитационный (самотеком), при помощи собственного насоса.

Ограждение горловин от пролива нефтепродуктов (экологический короб)
По всей длине цистерны

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба)
Оборудованный шаровыми кранами и патрубками на конце, расположен в задней части цистерны с выводом в левую и правую стороны по ходу движения ТС.

Знак опасности груза с возможностью крепления на экологическом коробе
По 2 на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива (или бензина по требованию Заказчика)

Крышки горловин
Алюминиевые

Устройство дыхательное
УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации Материал Диаметр условного прохода, мм
АМГ5М, Ду – 80.

Донный клапан.
Пневматический

Блок пневмоуправления
Импортного производства

Шаровые краны
Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава Диаметр условного прохода, мм Длинна одного, м. Количество
Композитные импортные рукава Ду – 75, L= 3, 2 шт.

Быстроразъемные соединения (БРС) Диаметр условного прохода, мм
Elaflex, Ду -75

Привод насоса
От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос Подача насоса, м/ч, не более Максимальная высота самовсасывания насоса не менее, м
СЦЛ-01А-Т Самовсасывающий центробежно – вихревой, 38±10% м/ч, максимальная высота 4,5 м.

Фильтр, шт.
Фильтрующий элемент фильтра изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе проволокой.

Узел выдачи топлива
В кормовой части автомобиля по середине с возможностью выдачи топлива на любую сторону.

Фильтр, шт.

Фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла (ПЗМИ-М-545)

Счетчик жидкости, шт. , Основная допустимая погрешность измерения (класс точности) % Диаметр условного прохода, мм Давление измеряемой среды Мпа, Расход от, м3/ч
ДД-25-1,6 СУ, с овальными шестернями ООО ПКФ «ПриборКомплект», Класс точности 0,25, диаметр условного прохода Ду-25, Давление 1,6 Мпа, расход 1,2 – 7.

Раздаточный рукав, шт. Диаметр условного прохода (ДУ), мм Длинна, м.
Ду-20, длина -5 м. Укладка свободная.

Барабан для намотки раздаточного рукава, шт.
Нет в базовой комплектации, возможно установить по дополнительному требованию Заказчика.

Кран раздаточный, шт
Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки А50-М.

Освещение узла выдачи топлива
Нет в базовой комплектации, возможно установить по дополнительному требованию Заказчика

Огнетушители, шт.
ОП-6, 2 шт, расположены в пеналах

Пеналы под огнетушители, шт. Количество, шт.
Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 шт.

Пеналы для напорно-всасывающих рукавов
Пластиковые длинной 3,25 метра. 2 шт.

Ящик для инструментов, шт.
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части.

Ящик для песка
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части, для массы не менее 25 кг.

Противооткатные упоры, шт.
2, пластиковые

Знак опасности груза с возможностью крепления в передней и задней части АТЗ Количество, шт.
2 шт., для дизельного топлива (или бензина по требованию Заказчика)

Трос заземления со штырем на конце, шт
1 10 БЗЗ-10

Проблесковый маячок
Оранжевого цвета

Световозвращающее оборудование
Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН.

Площадка обслуживания
Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора.

Лестница
Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС

Поручень безопасности
Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор для самопроизвольного открытия.

Заднее защитное устройство (ЗЗУ)
Наличие

Окраска цистерны
По ТУ завода изготовителя РАЛ - 2002

Подготовка поверхности цистерны перед окрашиванием
Обработка поверхности цистерны грунтом (Пескоструйная обработка - нет в базовой комплектации, возможно произвести работы по дополнительному требованию Заказчика)

Надпись «Огнеопасно»
Справа, слева и сзади цистерны

Знак опасности, 3 класс
Справа, слева и сзади цистерны

Знак «Вещество опасное для окружающей среды»
Справа, слева и сзади цистерны

Производитель: ГАЗ, Страна производитель Россия.
Колесная формула : 4Ч2,
