Бурильно-крановая установка БКУ TAURUS 035А шасси ГАЗ 33081 Садко

Бурильно-крановая установка БКУ TAURUS 035А шасси ГАЗ 33081 Садко.Двигатель ЯМЗ-534. Число мест- 2 чел. Грузоподъемность 3 500 кг.Бурильно-крановая установка TAURUS 035A на базе ГАЗ 33081 это функциональность корейской бурильно-крановой установки TAURUS 035A и надежность отечественного вездехода ГАЗ 33081(Садко).Данная бурильно-крановая машина (БКМ) применяется для бурения скважин в грунтах I-III категории включительно, завинчивания винтовых свай.TAURUS 035А имеет ротатор повышенной производительности, что позволяет производить буровые работы в сложных грунтах.Бурильно-крановая машина БКМ TAURUS 035A-33081 объединяет своей функциональностью потенциал 4-х единиц техники:

Буровую установку
Кран- манипулятор
Грузовая корзина
Бортовой грузовик

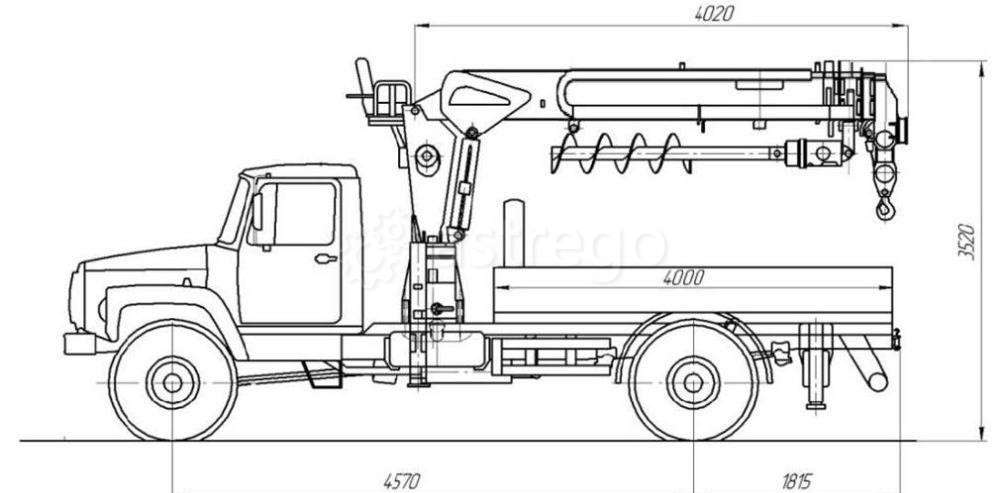

Габаритный чертеж БКУ TAURUS 035А на шасси ГАЗ 33081

Технические характеристики шасси ГАЗ-33081:

Общие характеристики

Модель
ГАЗ-33081

Общее число мест
2

Габаритные размеры, мм

Длина
6435/6330

Ширина
2180

Высота
2350(2905)

Колёсная база (мм)
3770

Допустимая полная масса (кг)
8150

Снаряженная масса, (кг)
3530/3200

Двигатель

Модель
ЯМЗ-534

Описание
Рядный, 4-х цилиндровый, 4-х тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом.

Рабочий объём, л
4,43

Мощность, л.с. (кВт)/об/мин
134,5 (99)/2300

Макс. крутящий момент, кГс*м (Н*м)/об/мин
417 (42,5) при 1200-2100 об/мин

Шасси

Колеса, (ширина)
6,ОБ-20(2,25 R20)

Трансмиссия
Пятиступенчатая, механическая.

Характеристики бурильно-крановой установки БКУ TAURUS 035А:

Характеристики кранового оборудования

Грузовой момент, кгм
8000

Грузоподъемность, кг/м

3500/2.5
1650/4.0
1070/6.0
300/12.5

Максимальный рабочий радиус стрелы, м
12.5

Максимальный рабочий радиус бура, м
6

Максимальная высота подъема, м
15.5

Тип стрелы
6 - гранная

Количество секций
5

Угол вращения колонны вокруг своей оси
360° непрерывно

Трос (лебедка), диаметр*м
8*85

Аутригеры (опоры)
Гидравлические выдвижные опоры

Характеристики бурового оборудования

Глубина бурения (м)
до 6

Диаметр бурения (м)
0,2 – 0,6

Макс. крутящий момент на вращателе (Нм)
6000

Вращение бурового инструмента, об/мин
30-40

Гидравлическая линия
Цепного типа
