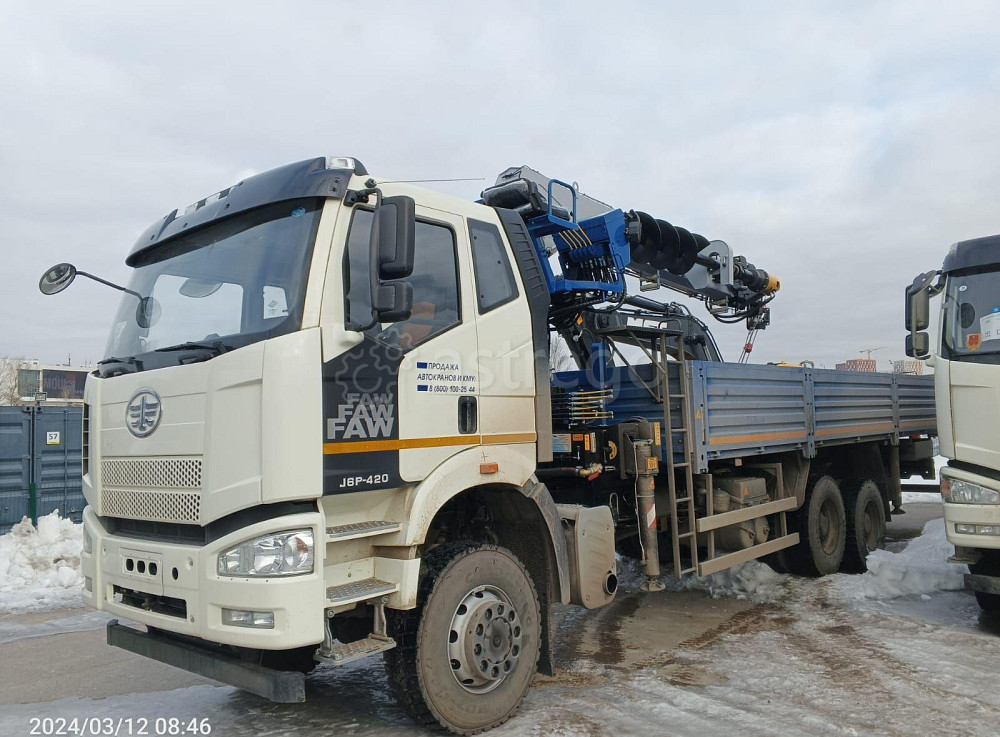

FAW c КМУ Галичанин КМА-150 + Буровая установкаКРАН-МАНИПУЛЯТОР АВТОМОБИЛЬНЫЙ КМА-150-9 «ГАЛИЧАНИН» на шасси FAW J6 6x6, ДВС - FAW, CA6DM2-42E51 (420 л.с.), колесная база – 5200 мм, борт стальной, длина (внешний размер) - 8,0 м.
с буровым оборудованиемНазначение крана-манипулятора КМА-150-9 «ГАЛИЧАНИН»:

При работе с шестисекционной телескопической стрелой (режим «КРАН») для транспортирования грузов, производства ремонтно-восстановительных, строительных, монтажных и погрузочно-разгрузочных работ. Максимальная грузоподъемность – 7 тонн.
При работе с буровым оборудованием (режим «БУРОВОЕ ОБОРУДОВАНИЕ») для производства буровых работ. Буровое оборудование: гидровращатель DELTA CD 7 + шнек телескопический 450 мм.

Основные характеристики крана-манипулятора автомобильного
КМА-150-9 «ГАЛИЧАНИН»
с буровым оборудованием

РЕЖИМ «КРАН»

Грузовой момент, т*м
15,0

Количество секций, шт.
6

Опускание стрелы ниже горизонта, °
15

Длина стрелы, м
4,9 - 19,0

Грузоподъемность, т (брутто):

- максимальная
7,0

- на максимальном вылете
0,2

Вылет, м:

- максимальный (без доп. оборудования);
19,0

- минимальный;
1,2

Высота подъема максимальная
(крюковой подвески), м

20,9

Глубина опускания максимальная, не менее, м
20,9

Угол поворота колонны

360,
без ограничения угла поворота

Макс. вылет передних телескопических опор, м.
5,65

Макс. вылет задних телескопических опор, м.
4,57

«БУРОВОЕ ОБОРУДОВАНИЕ»

Вылет, м:

- максимальный (с установленным буровым оборудованием);
6,5

- минимальный.
4,3

Максимальная глубина бурения без удлинителей, м
2,5

Максимальная глубина бурения с удлинителем м не более [1]
8,5

Диаметр бурения, мм
450

Гидровращатель
DELTA CD7

Ограничитель грузоподъемности
наличие

Система ограничения зоны обслуживания.
наличие

Счётчик моточасов
наличие

Наличие звуковой и световой предупредительной сигнализации:
- звуковая
- световая (индикаторы)

прерывистый звуковой сигнал
зеленая, красная

Ограничитель угла поворота стрелы
наличие

Прожектор на стреле
наличие

Кнопка аварийной остановки
наличие

Механизм аварийного опускания (минигидростанция)
наличие

Устройство, блокирующее подъем опор, при работе крана-манипулятора с рабочей платформой
наличие

Устройство, блокирующее кран-манипулятор с рабочей платформой, если шасси не установлено на опоры.
наличие

Маслоохладитель
наличие

Место управления

при работе с основной стрелой

с сиденья на колонне или
с переносного пульта управления

при работе с буровым оборудованием

с сиденья на колонне или
с переносного пульта управления

при установке на выносные опоры
два пульта управления расположены на опорной раме по разные стороны КМУ

2 ящика в хвостовой части КМА для хранения и транспортирования подкладок под опоры
наличие

Характеристики шасси FAW J6 (6х6)

Колесная формула
6х6

Колесная база, мм.
5200

Кабина
со спальным местом

Двигатель
FAW, CA6DM2-4
