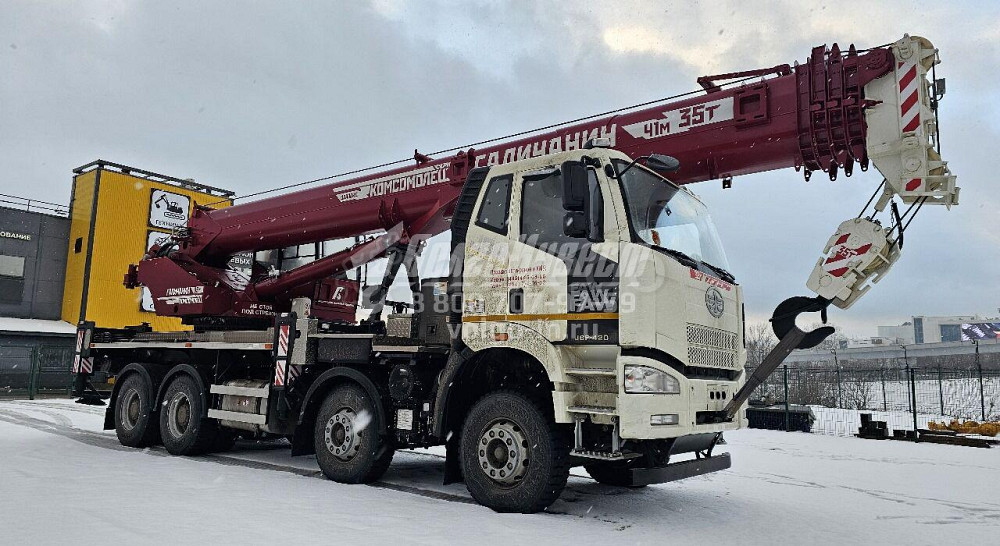

Автокран 35 тонн 41 метр КС 55721-7В-1 на шасси FAW

Автокран 35 тонн 41 метр Комсомолец КС 55721-7В-1 на шасси FAW 8х4 Галичанин

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Значение

Грузоподъемность максимальная, м

35

Максимальный грузовой момент, т х м

126

Длина стрелы, м

10,6 - 41,0

Профиль стрелы

ОВАЛОИД

Опорный контур, м

5,55 х 6,4

Зона работы крана, град

260,360

Длина (-ы) гуська, м

9,0

Угол наклона гуська, град

0, 20, 40

Максимальный вылет с основной стрелой (с гуськом), м

40,0

Максимальная высота подъема крюка, м

- основная стрела

41,2

- основная стрела + гусек

49,7

- основная стрела + проставка(колено) + гусек

55,8

Максимальный груз, при котором допускается телескопирование стрелы, т

20,0

Скорость вращения поворотной части, об/мин

0 - 2,5

Шасси базового автомобиля

FAW CA3310

Колесная формула базового автомобиля

8 х 4

Двигатель шасси (ЕВРО-5)

FAW CA6DM2-42E51

Мощность двигателя шасси, кВт (л.с.)

309 (420)

Общая длина крана, м

12

Высота крана, м

4

Ширина крана, м

2,55

Передний угол свеса ПУС, град

19

Задний угол свеса ЗУС, град

17

Масса крана в минимальной комплектации,т

30,2

Комплектация для передвижения в нормативных нагрузках, т

без противовеса с гуськом (7,5+7,5+15,9)

Макс. комплектация для передвижения, т

с противовесом 7,5т и с гуськом (7,5+7,5+23,4)

В базовой комплектации, т

2 противовеса 2,1 т + 1,0

Масса буксируемого прицепа, т

нет

Порядок установки и массы противовесов, т

2,1 + 1,0 + 2,2 + 2,2 всего 7,5

Противовесы в базовой комплектации, т

2,1

Транспортная скорость, км/ч

- без гуська

60

- с гуськом

60

Температура эксплуатации, град. С

от -40 до +40

Срок гарантийного обслуживания крана

18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки

Нормативный срок службы крана, лет

12

Распределение нагрузки на оси шасси крана в транспортном положении

Кран без противовеса, без удлинителя

Кран без противовеса, с удлинителем

Масса крана, т

Нагрузка на переднюю ось

Нагрузка на вотрую ось

На заднюю тележку

30,2

7,15

7,15

15,9

30,9

7,55

7,15

15,9

Автокран «Комсомолец» - лучший автокран в своем классе.

Новый автокран серии “Комсомолец” КС-55721-7В-1 – автокран с самой длинной стрелой в своем классе.

грузоподъемность 35 тонн,

грузовой момент 126тм,

5 секционная стрела длиной 41,0 метр сечения «ОВАЛОИД», которая позволяет поднимать груз массой 1,7 тонны на высоту до 57 метров при работе с гуськом и удлинителем стрелы.

габариты и масса автокрана соответствуют нормам передвижения без дополнительных разрешений.

увеличенный опорный контур - 5,55х6,4 м, позволяет автокрану работать на вылете до 40 метров.

шасси FAW CA3310 (8х4)

Помимо новых технических и технологических решений на кранах «Комсомолец» большое внимание уделили эргономике и удобству. Установлена подъёмная кабина увеличенного объё
