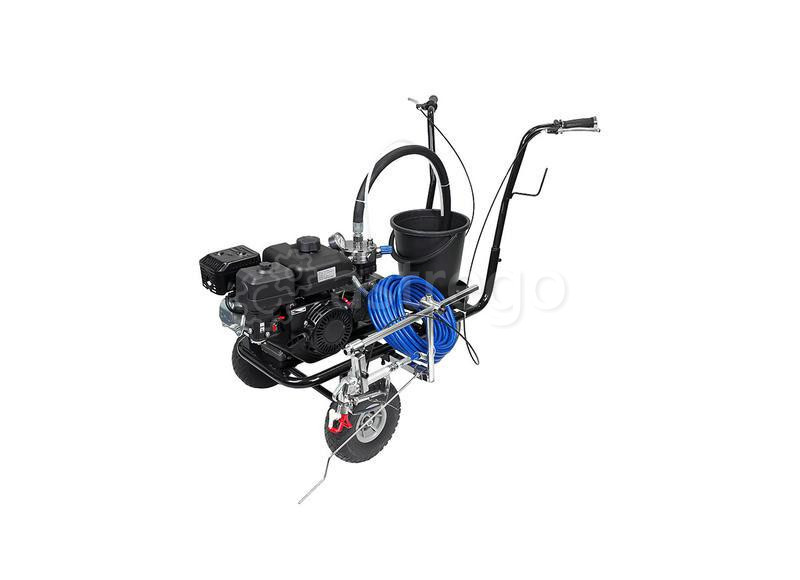

Машина для нанесения дорожной разметки HYVST OTM-1700

Применение

Установка для нанесения дорожной разметки OTM1700/1800, используется в основном для нанесения новой дорожной разметки, обновления старой разметки, нанесения линий, стрелок, маркировки особой формы, окраски бордюров и другой дорожный маркировки. Толщина распыления 0,2-0,4 мм.

Особенности:

Позиционирование переднего колеса и гибкий поворот подходят не только для нанесения маркировки на большие расстояния, но и для разметки автостоянке с очень малым радиусом.
Управление тормозами позволяет свободно переключаться с нанесения одиночной линии на двойную.
Конфигурация с двумя краскораспылителями, оборудованными твердой цилиндрической форсункой с обратной очисткой, что облегчает очистку на рабочей площадке.
Высоконапорный шланг с насадкой на 10 см позволяет легко и быстро наносить стрелки, текст, линии и другую маркировку особой формы.
Конструкция без загружаемых бочек и конфигурация устройства фильтра трубки всасывания краски делают очистку и смену цвета более удобной и более быстрой.

Эксплуатация:

Подготовка к работе

Сначала наполните ведро краской для дорожной разметки, поместите трубку подачи краски в ведро с краской, используйте трубу для краски, чтобы немного размешать краску, откройте регулятор давления.

Давление

Запустите двигатель. После запуска закройте рабочий клапан, и гидравлический поршневой насос начнет работать.
Подождите чуть больше десяти секунд, пока из трубки не потечет краска.
После того, как краска начнет подаваться равномерно, давление отключится, клапан закроется, а поршневой насос будет некоторое время продолжать работать. Давление может быть 10-15 МПа.

Регулировка давления

При регулировке давления сначала поверните регулятор давления по часовой стрелке, а затем медленно установите рабочее давление на 10-15 МПа против часовой стрелки, проверяя показания манометра. В это время гидравлический цилиндр автоматически остановится и прекратит работу.

Регулировка ширины распыления

Ослабьте регулировочный винт. Г-образную раму можно переместить вверх или вниз. При ее движении вверх ширина распыления увеличивается, а при движении вниз ширина распыления уменьшается.

Распыление

Откройте клапан подачи краски, совместите стрелку с ватерлинией и нажмите на ручку, чтобы начать распыление.

Нанесение маркировки особой формы

Снимите трубу подачи краски перед клапаном подачи краски, замените ее 10 м трубкой подачи краски, снимите краскораспылитель и соедините его с длинной трубкой, чтобы нарисовать стрелки, текст и другие знаки особой формы.

Подключение тележки с сиденьем.

Установите сцепку тележки на сцепной шар разметочной машины, вставьте фиксатор. Настройте сиденье с помощью рычага, расположенного под сиденьем. Отрегулируйте педали на ход вперед и назад. Управление осуществляется с помощью разметочной машины. Поворачивайте ручку разметочной машины в нужную сторону для поворота. При остановке устанавливать стояночный тормоз.

Подключения комплекта для нанесения стеклошариков
