Высокомобильная установка ГНБ УНБ-8

Высокомобильный комплекс ГНБ УНБ-8 производства НПЦ «Экопром» (Россия) предназначен для строительства трубопроводов диаметром до 315 мм. на расстояние до 250 м.

Высокая мобильность достигается за счет уникальной конструкции комплекса, состоящая всего из двух модулей:

1) Тягач: автомобиль – станция

Представляет собой грузовой фургон повышенной проходимости (ЗИЛ 131, КАМАЗ, Урал). В фургон (КУНГ) производится монтаж всего вспомогательного оборудования, в нем же перевозится также весь буровой инструмент и запас бентонита.

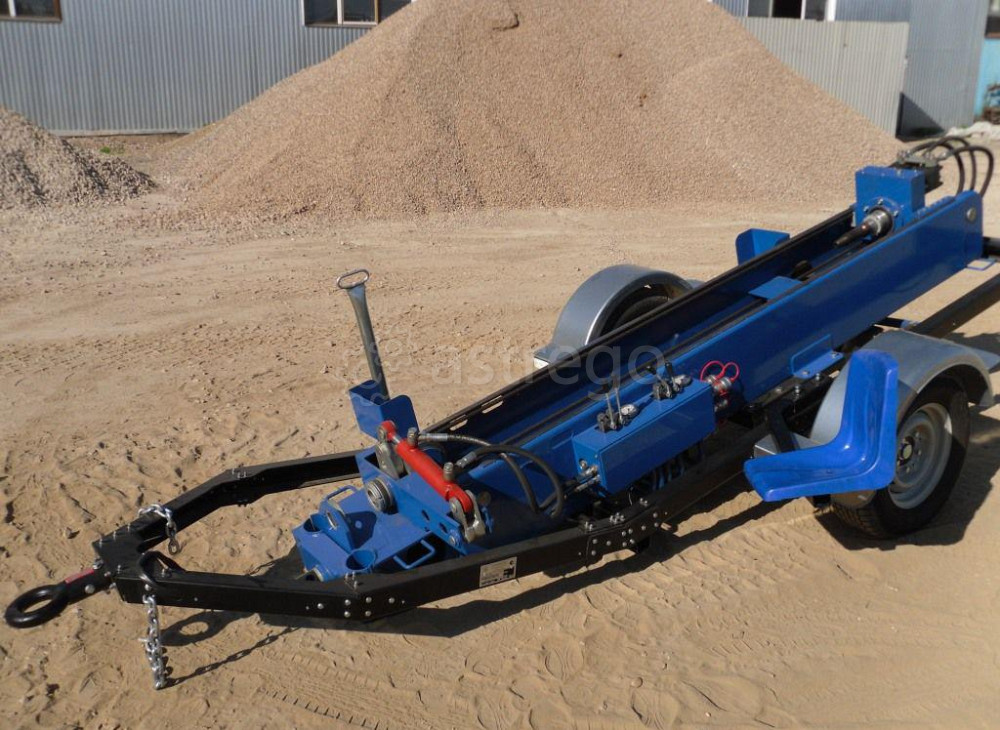

2) Прицеп: буровой станок

Буровой станок выполнен в виде легкого прицепа, что значительно облегчает его транспортировку до места проведения работ. Станок имеет регистрационные знаки и допущен к транспортировке по дорогам общего пользования. Анкерение станка на объекте – гидравлическое.

Подобная компоновка имеет следующие преимущества:

Один автомобиль - вместо каравана автотранспорта, выезжающего на объект вместе с гусеничной ГНБ.

Не требуется трал - как в случае перевозки установок ГНБ на гусеничном ходу.

Проходимость – комплекс передвигается даже в условиях глубокого бездорожья, что крайне актуально при строительстве новых коммуникаций вне городской черты.

Самостоятельный подвоз воды - монтируемая в автомобиль смесительная станция СПБР – 2 имеет возможность самостоятельного забора воды из водных источников (река, пруд, гидрант), что дает возможность бригаде при необходимости обходиться без подвоза воды со стороны, используя в качестве автоцистерны сам автомобиль - станцию.

Работа при отрицательных температурах – Вся система приготовления раствора и промывки располагается внутри фургона, который при работе обогревается гидростанцией. На практике производились буровые работы при температуре при -15 град. без какого-либо дополнительного утепления

Сочетание мобильности УНБ-8 с низкими эксплуатационным расходами, на практике снижает минимальную стоимость выезда на объект до 40 тыс. руб. против 80-100 тыс. руб. с гусеничной ГНБ. Подобное двукратное снижение порога стоимости выезда позволяет подрядчику всегда оставаться конкурентоспособным по цене, а также занять большую нишу заказов в частном секторе, недоступную из-за невыгодности для подрядчиков с гусеничными ГНБ установками. Благодаря этим свойствам, УНБ-8 зачастую эксплуатируется как мобильный вариант у крупных подрядчиков, наряду с большими гусеничными ГНБ установками.

Более подробные характеристики, видео буровых работ, установки УНБ-8, на нашем основном сайте

Характеристики:

Усиление обратной тяги: 8 000 кг.
Максимальная длина бурения: 250 м.
Диаметр/рабочая длина буровой штанги: 50/2000 мм.
Максимальный диаметр протягиваемой трубы: 315 мм.
Расход бурового раствора: 70–80 л/мин.
Габаритные размеры:

бурового станка: 3650 x 1800 x 1000 мм;
дизельгидростанции: 2000 х 800 х 1600 мм;
смесительной станции: 2000 x 1100 x 1350 мм.

Масса:

бурового станка: 450 кг;
дизельгидростанции: 750 кг.

Объём бака смесительной станции: 2
