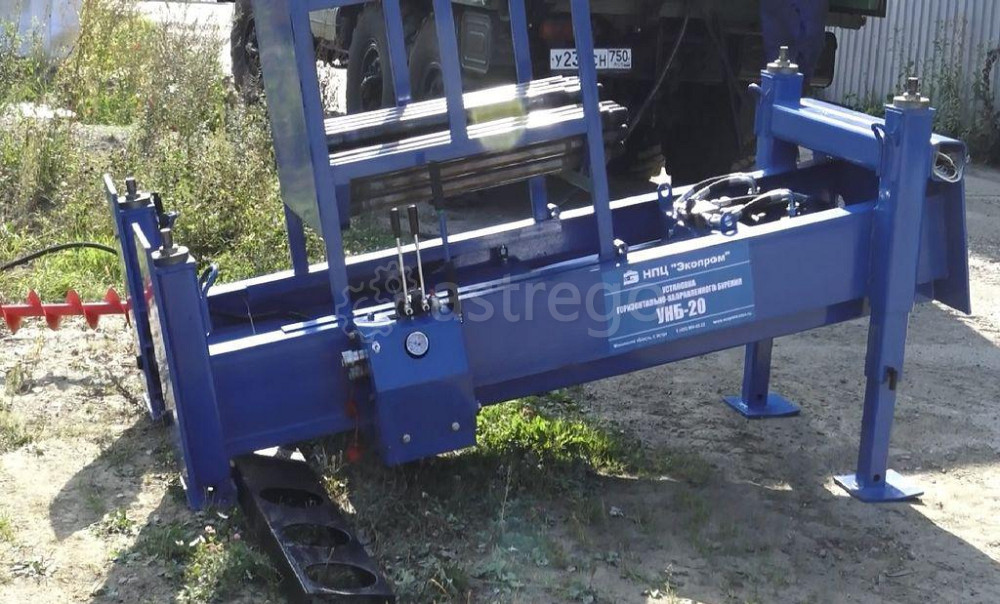

Установка ГНБ УНБ-20 работа с горизонта и приямка

Установка УНБ-20 - это комплекс оборудования повышенной мощности, для бестраншейной прокладки трубопроводов диаметром до 500 мм методом горизонтального направленного бурения.

Благодаря уникальной конструкции станка, УНБ-20 позволяет вести буровые работы одинаково эффективно:

1) С поверхности земли (с горизонта)

Способ аналогичен ГНБ на гусеничном ходу, и применяется в случае, когда есть «разбег» по длине 10-12 м. от установки до начала чистового участка бурения. На грунте станок крепится гидравлической системой винтового анкерения. Предусмотрена регулировка угла захода 0-18 град.

2) Из небольшого приямка

Уникальная функция станка – работа с приямка с размерами всего 2,6*1,6 м, что крайне актуально в стесненных городских условиях. Бурение начинается сразу непосредственно чистового участка. Конструкция станка позволяет регулировать как угол захода, так и высоту скважины надо дном котлована. При данном способе работ анкерение не требуется, т.к. станок имеет щиты, с помощью которых усилие передается на стенки приямка.Угол захода 0-18 град.

Характеристики:

Усиление прямой/обратной тяги: 12/20 т.
Максимальный крутящий момент: 5000 H·м.
Рабочая длина буровой штанги: 1000 мм.
Максимальное расширение скважины: 500 мм.
Регулировка угла оси бурения: от –8° до +18°.
Регулировка высоты оси бурения: 200–600 мм.
Максимальная длина бурения: 300 м.
Максимальный диаметр протягиваемой трубы: 400 (500*) мм.
Габаритные размеры: буровой станок — 26001200750 мм, питающая гидростанция — 20008001600 мм, смесительная станция — 200011001350 мм.
Масса: буровой станок (без кассеты со штангами) — 950 кг, питающая гидростанция — 750 кг.
Объём бака смесительной станции: 2 000 л.

Конструктивные особенности бурового станка СГБ-20:

Одинаковая эффективность работы с горизонта или с приямка;
Минимальные габариты и вес бурового станка дают возможность проводить бурение в крайне стесненных условиях;
Сменная кассета со штангами, расположенная в непосредственной близости от оператора, делает работу значительно эргономичнее;
Интегрированные упорные щиты для работы в приямке, анкерение или распор не требуются;
Регулировка наклона и высоты оси бурения;
Предусмотрено пространство внутри корпуса для выхода расширителя и трубы внутрь установки при работе в приямке;
Большое тяговое усилие - 20 тонн, дает возможность выполнения небольших переходов в режиме управляемого прокалывания, без применения промывки;
Дополнительный режим работы вращателя с увеличенным крутящим моментом;
Осевой свободный ход шпинделя относительно вала облегчает накручивание штанг и значительно продлевает срок службы шпинделя;
Для транспортировки оборудования нет необходимости использования дорогостоящего трала, как для перевозки ГНБ установок схожего класса.

Почему стоит обратиться в нашу компанию:

Наша компания является производителем, поэтому мы можем предложить наиболее выгодные условия сотрудничества.
Используем качественные европейские комплектующие. Буровой инстру
