Грязевик горизонтальный Ду200 ТС-565.00.000-01

Обозначение
Py, мпа (кгс/см2)
Dy
Dн
Dн1
d
L
L1
L2
L3
L4
H
h
h1
h2
Масса, кг

ТС-565.00.000
2,5 (25)
150
159
426
149
1400
550
495
250
130
585
325
340
200
339

ТС-565.00.000-01
2,5 (25)
200
219
426
205
1340
550
495
250
130
585
325
340
200
351

ТС-565.00.000-02
2,5 (25)
250
273
426
257
1400
595
510
280
150
625
365
340
200
365

ТС-565.00.000-03
2,5 (25)
300
325
478
309
1660
625
540
300
160
677
395
365
222
473

ТС-565.00.000-04
2,5 (25)
350
377
530
359
1750
655
585
320
180
729
429
380
240
613

ТС-565.00.000-05
2,5 (25)
400
426
630
408
2080
770
675
400
220
828
490
420
278
783

ТС-565.00.000-06
1,6 (16)
150
159
426
150
1300
550
395
250
130
583
325
340
200
265

ТС-565.00.000-07
1,6 (16)
200
219
426
207
1330
550
485
250
130
583
325
340
200
273

ТС-565.00.000-08
1,6 (16)
250
273
426
261
1390
595
500
280
150
623
365
340
200
284

ТС-565.00.000-09
1,6 (16)
300
325
478
313
1645
625
530
300
160
675
395
365
222
390

ТС-565.00.000-10
1,6 (16)
350
377
530
359
1750
655
585
320
180
728
430
380
240
480

ТС-565.00.000-11
1,6 (16)
400
425
630
408
2050
770
655
400
220
826
490
420
278
723

ТС-565.00.000-12
1 (10)
150
159
426
150
1300
550
395
250
130
583
325
340
200
232

ТС-565.00.000-13
1 (10)
200
219
426
207
1240
550
395
250
130
583
325
340
200
241

ТС-565.00.000-14
1 (10)
250
273
426
261
1300
595
410
280
150
623
365
340
200
253

ТС-565.00.000-15
1 (10)
300
325
478
313
1555
625
430
300
160
675
395
365
222
316

ТС-565.00.000-16
1 (10)
350
377
530
359
1740
655
565
320
180
728
430
380
240
377

ТС-565.00.000-17
1 (10)
400
426
630
408
2060
770
645
400
220
826
490
420
278
520

Представленные в таблице данные являются справочными и не являются офертой. Более подробную информацию о продукции вы можете узнать у менеджера.

Горизонтальные грязевики – специальные устройства для предварительной очистки воды от механических примесей, взвешенных частиц. Они изготавливаются по чертежам серии 5.903-13, рассчитаны на номинальное давление среды до 25 бар.

Горизонтальные грязевики с фланцевым присоединением и сваркой

Грязевики ТС с горизонтальным расположением корпуса изготавливаются из стали сварным методом, имеют входной патрубок под приварку, выходной – под фланцевое соединение.
Основные параметры продукции:

Условный диаметр – от 100 до 1400 мм.
Номинальное давление – от 1 до 2,5 МПа.
Температура теплоносителя – до +200°С.
Расход теплоносителя – до 7755 т/ч.

Корпус – цилиндрический. Внутри расположен фильтроэлемент из нержавеющей стали. Вода проходит через сетчатый фильтр, задерживающий крупные частицы загрязнений. Взвеси выпадают в осадок при резком уменьшении скорости движения потока внутри грязевика.

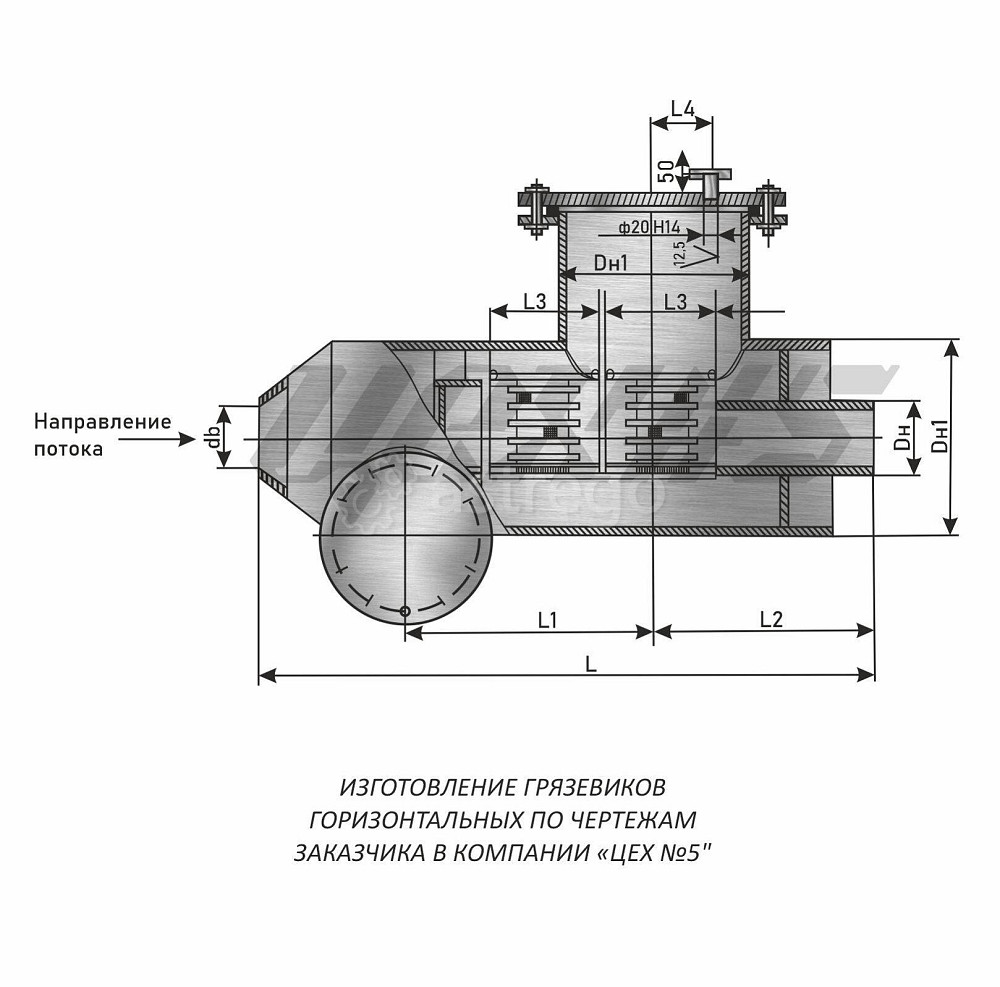

Чертеж грязевика с горизонтальным корпусом

Грязевики абонентские подлежат осмотру 2-3 раза в год или по мере загрязнения, которое можно определить по повышению гидравлического давления по отношению к паспортным характеристикам.
