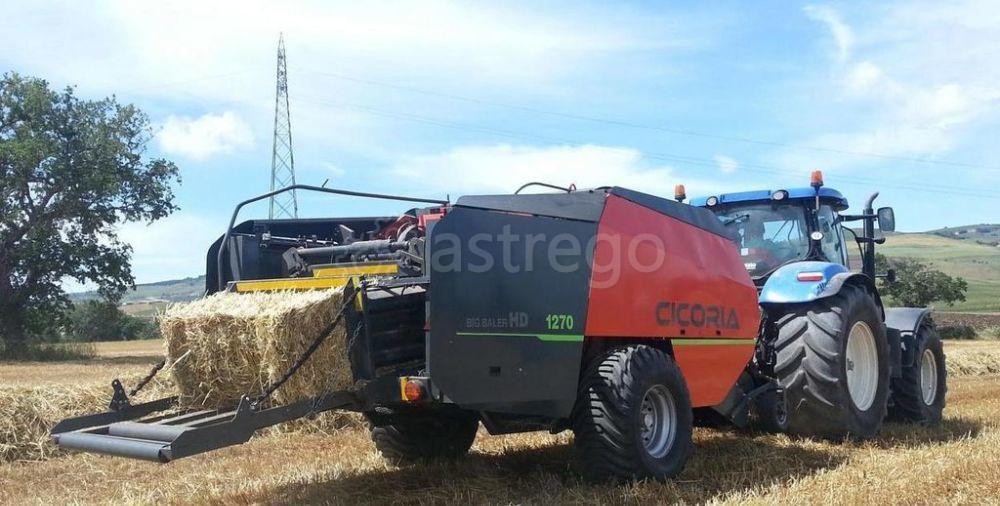

Пресс-подборщик тюковый крупногабаритный CICORIA HD1270 тандемная ось

Производитель – узкоспециализированная итальянская фирма CICORIA, имеет солидный опыт в проектировании и производстве тюковых пресс-подборщиков. Продукция экспортируется более чем в 40 стран мира. Крупногабаритный пресс имеет 3 основные особенности, которые обеспечивают высокие параметры в производительности, эффективности и рентабельности при уборке соломы, фуража, а также других сельскохозяйственных культур: это система верхней загрузки материала, система давления поршня с точкой опоры и система контролируемого вязания.

Система верхней загрузки (чем длинее камера загрузки, тем выше плотность и однородность тюков). Система представляет собой два синхронизированных ротора (a и b), которые подают собранный материал в прессовочную камеру через канал, который в три раза длинее по сравнению с традиционными машинами нижней загрузки. Подобная система верхней загрузки гарантирует производство качественных тюков независимо от количества и качества собираемого материала на поле. Широкий подборщик с большим диаметром захвата (с) гарантирует уборку объёмных валков, уменьшая вероятность подбора камней.

Система давления поршня с точкой опоры (снижение затрат на тюкование). Система представляет собой поршень с точкой опоры (d) и кинематической цепи состоящей из 2-х рычагов (е), 4-х шатунов (f) и 2-х рычагов-балансиров (g). Данная конструкция снижает потребление мощности более чем на 30%, существенно уменьшая требуемую мощность трактора (экономия топлива). Отсутствие валов и направляющих поршня сокращает затраты на техобслуживание. Увеличенный редуктор двойного периода (i) оснащён вспомогательным маховиком (l) большого диаметра, который приводит в действие все функции машины. Защита всей системы от перегрузок обеспечивается фрикционной муфтой и болтом безопасности

Контроль плотности. Плотность тюка контролируется гидроцилиндром (n), который оказывает необходимое давление на верхний подвижный регулятор давления (о) и боковые подвижные регуляторы давления (р) в прессующей камере. Гидравлический цилиндр управляется собственным распределителем из кабины трактора.

Система контроля вязания. Вяжет при любой температуре, влажности и плотности. Увязка представляет собой заключительную и наиболее важную фазу прессования. Система контролируемого вязания устанавливается от поршневой фазы, при которой иглам дают возможность выполнить увязку, когда поршень находится в фазе сжатия, что уменьшает давление продукта на шпагат при расширении и соответственно на вязальные аппараты (m). В результате можно производить качественную увязку в любых условиях окружающей среды: при температуре выше 40°C, при уровне влажности продукта ниже 3% и максимальной плотности продукта (необходимо учитывать прочность шпагата).

Основные узлы пресс-подборщика:

кривошипно-шатунный механизм
узел подборщика
загрузочный ротор
упаковочный ротор
кинематическая цепь
поршень с точкой опоры
блок вязальных аппаратов
гидравлический цилиндр

Последовательность операций: Загрузка –> П
