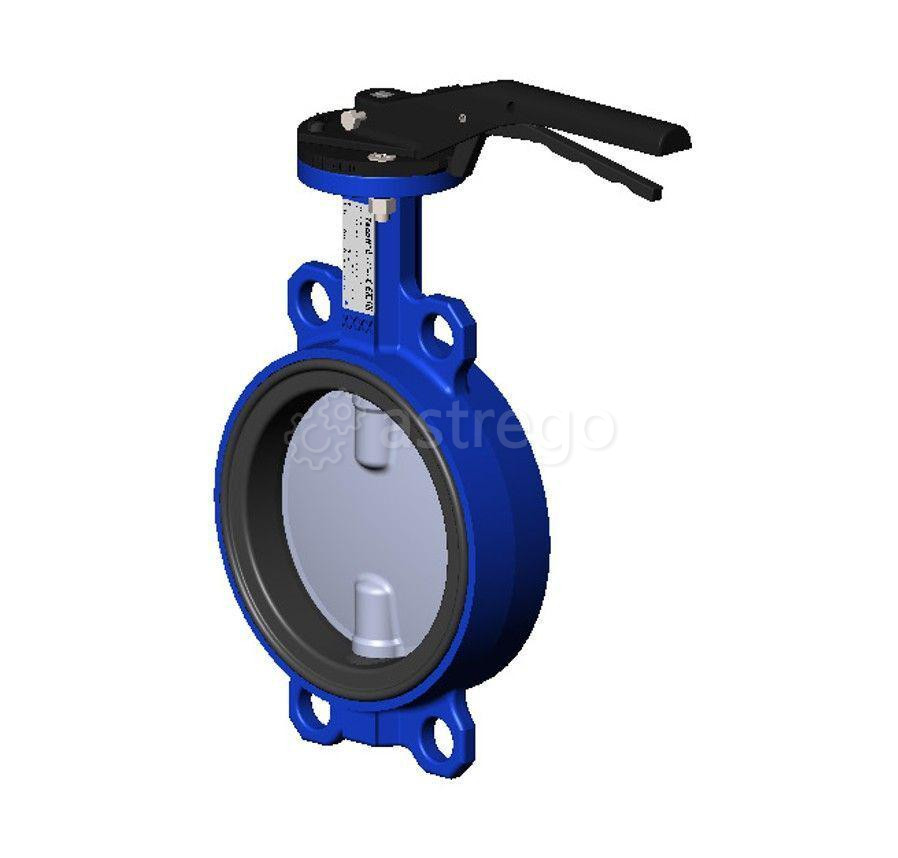

Затвор поворотный Ду40 Ру1,6 мПа

Затворы предназначены для закрывания, открывания или ручной регулировки потоков питьевой, технической или морской воды, воздуха, пара, а также других не агрессивные
Затворы предназначены для закрывания, открывания или ручной регулировки потоков питьевой, технической или морской воды, воздуха, пара, а также других не агрессивных жидкостей.
Затвор поворотный дисковый - это разновидность трубопроводной арматуры, представляющая собой кольцевой корпус с расположенным в нем запорным поворотным диском. Поворотный диск вращается внутри резиновой манжеты, которая обеспечивает герметичность. Следует учитывать, что затворы являются не полнопроходными!
Корпус изготовлен из чугуна и имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует. Седловое уплотнение выполняется из материала, обеспечивающего работу затвора при заданных температурах среды.
Манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами трубопровода обеспечивает герметичность соединения. Таким образом, для монтажа затвора не требуется дополнительных прокладок, как в случае с другими конструкциями межфланцевого присоединения.
Диск изготовлен из нержавеющей стали или чугуна с защитным покрытием.
Корпус затвора зажимается между присоединительными фланцами трубопровода. Поворотный диск приводится в движение ручкой с фиксатором. Фиксатор позволяет устанавливать поворотный диск в промежуточных положениях от полного открывания до полного закрывания с шагом 10 градусов.

Достоинства затворов поворотных дисковых:

низкое гидравлическое сопротивление;
малое время открытия и закрытия затвора;
отсутствуют зоны, в которых могут скапливаться частицы и грязь;
сравнительно небольшие габаритные размеры и масса.

Недостатки затворов поворотных дисковых:

пониженная герметичность запорного органа;
большие крутящие моменты на валу из-за больших неразгруженных усилий, действующих на диск;
трудность получения расчетных пропускных характеристик при работе затвора в качестве регулирующей заслонки.

Затворы дисковые поворотные выпускаются от DN 40 до DN 2800, PN до 400 кгс/см2, температура рабочей среды до 550oС в зависимости от применяемых материалов.
Затворы крепятся на трубопроводе между двумя фланцами воротниковыми приварными встык по ГОСТ 12821-80.
Низкая стоимость установки и обслуживания позволяют затворам стать идеальным решением для большинства систем, в том числе для замены задвижек и шаровых кранов.
Рабочее положение затворов любое, кроме расположения рукоятки вниз. Направление движения рабочей среды любое. Для уменьшения износа седлового уплотнения и увеличения срока службы дисковые затворы рекомендуется устанавливать с горизонтальным положением штока, особенно для рабочих сред, содержащих абразивные частицы или осаждающиеся примеси.
Характеристики:

тип затвора: с футерованным диском и корпусом;
Диаметр: 40 мм.
Давление: 1.6 МПа.
тип присоединения: межфланцевое с гладкими проушинами;
направление подачи рабочей среды: двустороннее;
тип привода: ручной;
материал корпуса: углеродистая сталь 20Л;
материал диска: коррозионностойкая сталь с содержанием молибдена CF8M;
класс герметичности: «А» по ГОСТ 9544-2015;
рабочая среда: вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора;
температура рабочей среды: от –40 до +200 °С;
температура окружающего воздуха: от –40 до +45 °С;
климатическое исполнение: У1;
назначенный срок службы: 30 лет;
назначенный ресурс: 5000 циклов;
наработка на отказ: 1800 циклов;
гарантия: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю;
масса: 3 кг.
