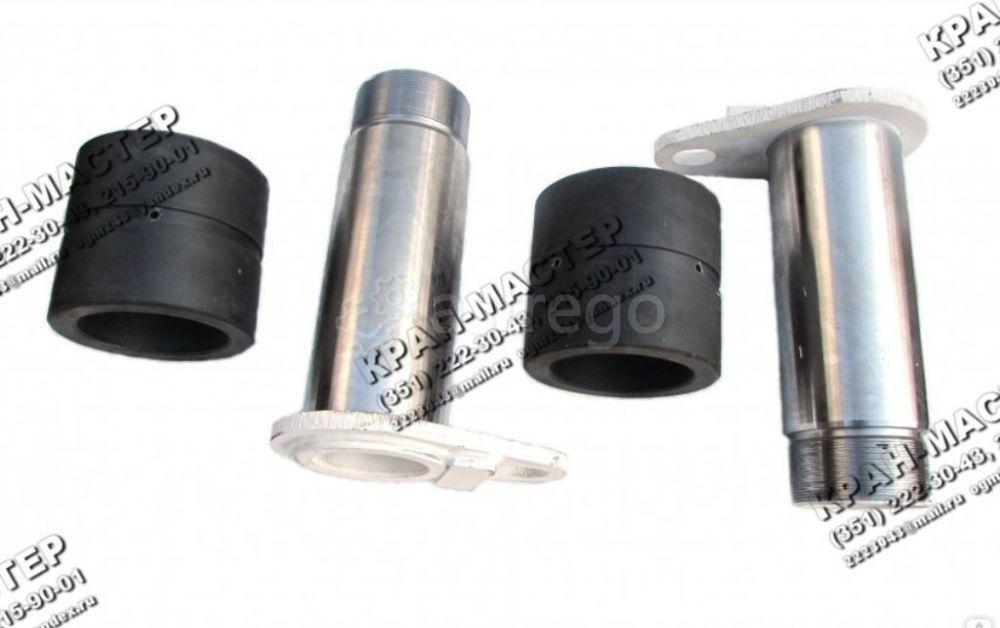

Втулка КС-45721.63.022 (в сборе с осью КС-45721.63.01.000)

Втулка КС-45721.63.022 оси основания стрелы (всборе с осью КС-45721.63.01.000) автокрана КС-45721

Обозначение: КС-45721.63.022
Количество в сборке: 2
Габаритные размеры: 130х140
Масса, кг: 0,5
Тип конструкции: цельнолитое

Втулка КС-45721.63.022 оси крепления основания стрелы автокрана - деталь машины, механизма, прибора цилиндрической или конической формы (с осевой симметрией), имеющая осевое отверстие, в которое входит сопрягаемая деталь.

Втулка КС-45721.63.022 оси основания стрелы автокрана КС-45721

Втулка оси крепления стрелы КС-45721.63.022 является частью стрелового оборудования крана и устанавливается в основании стрелы автокранов Челябинец КС-45721..

Втулки оси автокрана имеют высокие антифрикционные свойства и могут быть изготовлены из стали, бронзы или полиамида.

Втулка оси КС-45721.63.022 основания стрелы автокрана Челябинец КС-45721 как правило изготавливаются из полиамида стеклонаполненного «АРКАИМ- 1006-блочный » ТУ 219140-001-325315614-02, так как это материал значительно дешевле бронзы и стали.

Характеризуются втулки изготовленные из полиамида высокой долговечностью и устойчивостью к деформациям, поскольку втулки из полиамида имеют отличные механические и антифрикционные показатели. Одним из главных преимуществ элементов является устойчивость к воздействию коррозии, а также поглощение шума и вибраций.

Как правило заменой втулки оси основания стрелы служит его износ (люфт, овальность) в узле крепления стрелы к поворотной раме.

Установка стрелы
КС-45721В.63.00.000-01
КС-45721В.63.00.000
КС-45721.63.000-01

Описание

Гнутый профиль П-образного сечения,
исполнение под гусек

Гнутый профиль П-образного сечения,
исполнение без гуська

Сварная уголковая конструкция,
исполнение без гуська

Стрела
КС-45721В.63.10.000-01
КС-45721В.63.10.000
КС-45721.63.100

Основание стрелы
КС-45721В.63.16.000-01
КС-45721В.63.16.000

Оси для монтажа гуська в верхней секции
КС-45721В.63.10.011-01
КС-45721В.63.10.010-01

В настоящее время практически все автомобильные краны Челябинец КС-45721, КС-55730 оснащаются телескопическими многосекционными стрелами. От конструкции телескопических стрел в основном зависят грузовысотные характеристики кранов.

Конструкция стрелы должна удовлетворять следующим важнейшим требованиям:

- форма секции стрелы должна быть пригодна для экономически оправданной технологии производства;
- для уменьшения контактных сил между отдельными телескопическими секциями секции должны быть спроектированы такой формы, чтобы в зонах контакта возникали минимальные дополнительные усилия;
- между секциями стрелы, а также между секциями и скользящими опорами должны быть небольшие зазоры для обеспечения боковой устойчивости и малого угла закручивания;
- с целью снижения веса возможно использование высокопрочных сталей с мелкозернистой структурой, при этом высокая нагрузочная способность этих сталей может быть реализована только при отсутствии возможности появления риска выпучивания (местной потери
устойчивости) относительно тонких стенок поперечного сечения стрелы, при проверке местной устойчивости должны учитываться как продольные усилия в стреле, гак и усилия, действующие в направлении поперек стрелы.

Формы сечений телескопических стрел

1 – прямоугольное (уголковая); 2, 3 – трапециевидное; 4, 7 – гексагональное; 5 – октагональное; 6 – гнутый профиль; 8 – U-образное (овоидное)

Стрела телескопическая трехсекционная КС-45721.63.100 (уголковая)

Стрела телескопическая трехсекционная КС-45721.63.100 (уголковая) имеет три секции длиной 21,7м и представляет сложное техническое устройство, позволяющее оперативно приступать к работе, исходя из текущих условий. Это достигается путем телескопирования с дальнейшей фиксацией, установкой дополнительного гуська, а также наклоном, подъемом и поворотом в разных плоскостях. Несмотря на то, что последние 2 вида исполнения стрел относятся к более поздним моделям, уголковая стрела автокрана Челябинец также имеет неплохие характеристики, и успешно эксплуатируется. Единственный нюанс – на данной стреле не предусмотрена установка гуська, однако это решается путем небольшой модернизации.

Стрела телескопическая КС-45721.63.100 (уголковая) состоит из следующих секций:

Основание стрелы КС-45721.63.500 (уголковая) - металлическая конструкция, представляющая собой несущую часть стрелы автокрана.
Секция стрелы средняя КС-45721.63.600 (уголковая) - металлическая конструкция, представляющая собой сварной короб из профиля и листа.

Секция стрелы верхняя КС-45721.63.700 (уголковая) - металлическая конструкция. Используется для сбора стрелы, поднимает груз.

Стрела телескопическая трехсекционная КС-45721В.63.10.000-01 (гнутый профиль)

Стрела телескопическая КС-45721В.63.10.000-01 (гнутый профиль) автокрана КС-45721 имеет три секции длиной от 9,7 до 21,7 м, секции которой выполнены из двух металлоконструкций гнутого профиля, с поперечными усилителями. Такая конструкция обеспечивает меньшую массу стрелы и увеличивает устойчивость крана, а новый оригинальный изогнутый профиль секций стрелы значительно улучшает грузовысотные характеристики на среднем и полном выдвижении стрелы, и повышает показатели устойчивости крана. Стрела получилась более гибкой, практически исключена концентрация напряжений за счет равномерного распределения напряжения в стреле по всей длине. Также снижается степень нагрузки нижней рамы и выносных опор. Это позволяет достичь сверхвысоких показателей грузоподъемности на средних и дальних вылетах, значительно повысить надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30 градусов.

Стрела телескопическая КС-45721.63.100 (гнутый профиль) состоит из следующих секций:

Основание стрелы КС-45721В.63.16.000-01 (гнутый профиль) - металлическая конструкция, представляющая собой несущую часть стрелы автокрана, сечение стрелы, изготовленной из двух гнутых полу коробов, с параллельными вертикаль
