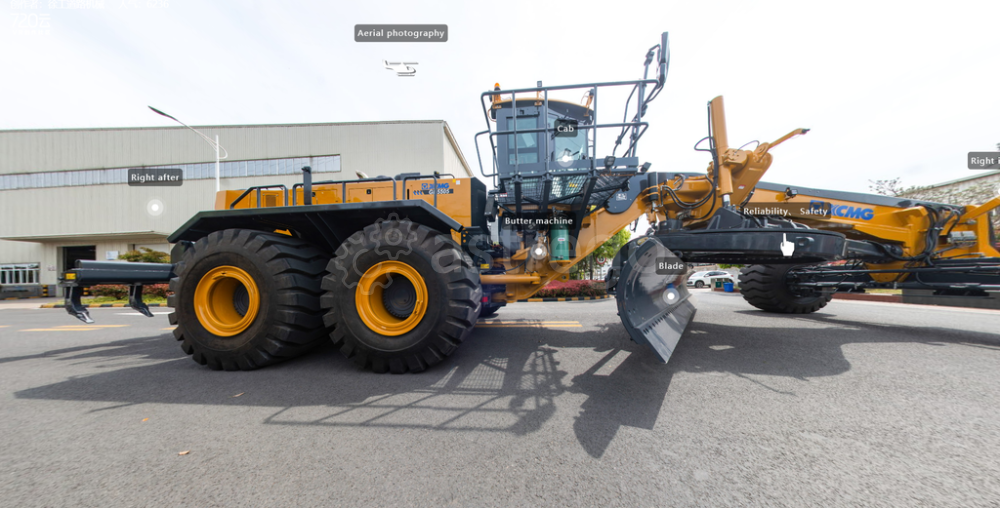

Автогрейдер XCMG GR-5505

Технические характеристики

Наименование
GR5505

Основные параметры
Двигатель Perkins
2806D-E18TA

Мощность
447kW/2100rpm

Габаритные размеры
15245X4265X4570

Операционный вес
70420kg

Шины
29.5-29

Клиренспередний мост
890mm


3650

От передней до задней середины осей
10345 mm

В заднее колесо расстояние
2240 mm

Параметры производительности
Скорости(вперед)
4.6/5.9/8.7/11.7/17.7/25.1/32.2/42.7 km/h

Скорости (назад)
4.5/8.7/17.2/32.6 km/h

Тяговое усилие f=0.75
342 kN

Преодолеваемый подъем
25 %

Давление воздуха в шинах
0.475MPa

Рабочее давление в системе
25MPa

Рабочие параметры
Максимальный угол поворота передних колес
±49°

Максимальный угол наклона передних колес
±18°

Максимальный угол качания передней оси
±16°

Максимальный угол качания
Передний 20°, задний 20°

Максимальная рулевой угол рамки
±25°

Минимальный радиус поворота
12,5 m

Отвал
Max высота подъема ножа (мм)
460mm

Max глубина врезания ножа (мм)
553mm

Максимальный угол бокового наклона (мм)
55°

Угол резания
0°—40°

Угол поворота
°

Длина х высота отвала
7300x1067mm

Повысить количество масла
Охлаждающая жидкость
75L

Топливный бак
950L

Двигатель
45L

Коробка передач
150L

Балансир
70L

Ведущая ось
75L

Гидравлический бак
360L

Basic machine size /mm

1 Высота до верхней части кабины
4570

2. Высота до центра передней оси
890

3. Длина - расстояние между осями двух колес
2240

4. Длина от переднего моста до отвала
4048

5. Длина от передней оси до центра задней тележки
10345

6 Длина-от переднего балласта к заднему балласту
15245

7 Длина-от переднего балласта до рыхлителя
17275

8 Дорожный просвет на задней оси
720

9 Высота к верхней части цилиндра
3930

10 Высота до выхлопной трубы
3970

11. Ширина по центру автошины
3650

12. Ширина по краю автошины
4265

13 Ширина по краю крыльев
4450

п/н
Наименование
Модель
Производитель
Примечание

1
Двигатель
2806D-E18TA
PERKINS

2
Коробка передач
8820H
DANA

Гидротрансформатор
CL9652
DANA

Ведущий мост
ABM306
OMCI Италия

4
Шины
29.5-29
Feng shen

5
Отвал
/
XCMG

6
Передний мост
/
XCMG

7
Рама
/
XCMG

8
Топливный бак
/
XCMG

9
Шестерёнчатый насос
163D70030
PERMCO

Аварийный насос управления рулем
M5100A786IDZA12-6
PERMCO

Гидронасос аксиально-поршневой
KR-L-045D
Danfoss

10
Поршневой насос

ALA10VO71DFR/31R-VSC42K68
ALA10VO71DFR/31L-VSC42K68

Rexroth

11
Тормозной клапан
06-466-236
MICO

12
Рулевое управление (насос-дозатор)
OSPCX 100 CN 150G4108
Danfoss

13
Радиатор
M50 090780
Sauer danfoss

14
Гидромотор
OMT200151B3007
Danfoss

15
Распределительный клапан
100-4-H06815-00/ 100-4-CH1282-00
Buch

16
Аккумулятор
SK400-5/3218U-400FDB-VB-12/ SK280-2/3218U-280AAF-VB-10/ SBO210-2E1/112U-210AB
HYDAC

17
Гидроцилиндр
/
Hefei changyuan
Комплект

18
Джойстик
J4C6
EVERLAND

19
Конт
