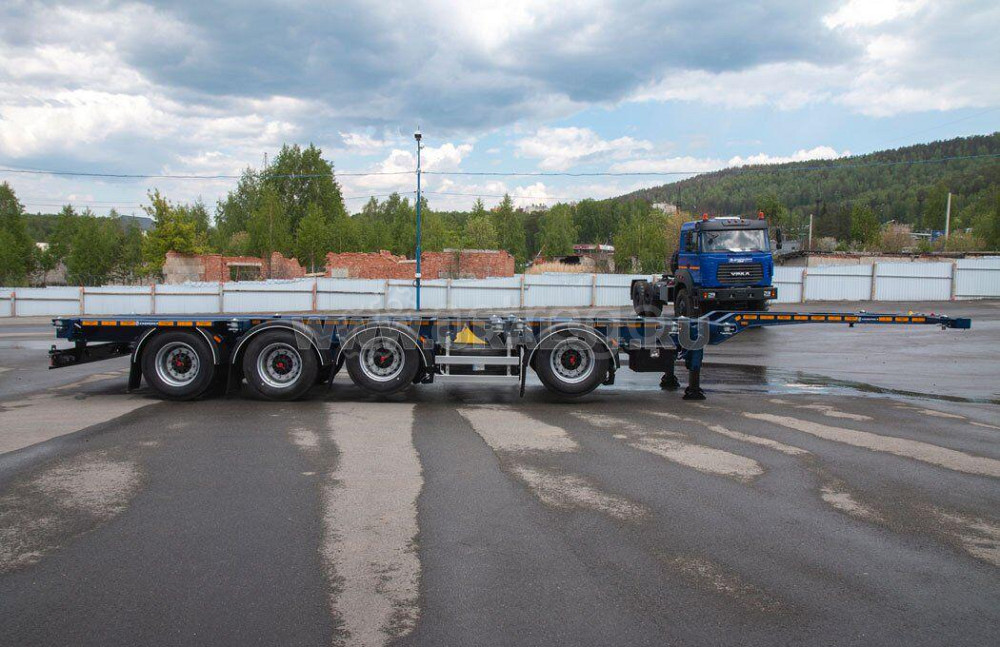

Полуприцеп контейнеровоз 40 тн

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры масс

Снаряженная масса полуприцепа, кг
6 600

Полная масса полуприцепа, кг
46 700

Масса перевозимого груза, кг
40 100

Распределение нагрузки от полуприцепа полной массы

Нагрузка на ССУ, кг
11 200

Нагрузка на шины, кг
35 500

Подвеска полуприцепа

Тип
Информация по подвескам
четырехосная, односкатная, пневматическая подвеска, две передние подъемные оси SAF

Количество осей/колес
4 / 8+1

Шины

Размер шин
Информация по шинам
385/55 R22,5

Тормозная система

Рабочая
Тормозная система с пневматическим приводом, выполненная по двухпроводной схеме, с антиблокировочной системой (АБС)

Стояночная
Тормозные механизмы всех колес барабанного типа механическая, с пневматическим управлением, от пружинных энергоаккумуляторов к тормозным механизмам колес третьей и четвертой оси.

Опорное устройство

Модель
механическое с ручным приводом

Шкворень

Типоразмер, дюйм
2

Положение шкворня, мм
1 190; 1 490

Радиус ометания

Радиус ометания для положения шкворня 1 190 мм, не более
- передний
- задний

1 630
2 540

Радиус ометания для положения шкворня 1 490 мм, не более
- передний
- задний

1 840
2 240

Габаритные размеры грузовой платформы

Ширина между фиксаторами контейнера, мм
2 259

Длина между фиксаторами контейнера (20'), мм
5 853

Длина между фиксаторами контейнера (30'), мм
8 918

Общая длина между фиксаторами контейнера (40'), мм
11 985

Тип контейнера (стандарт ISO)
1A/1AA/1ААА - 40ft (1шт.)
1B/1BB/ВВВ - 30ft (1 шт.)
1C/1CC/1ССС - 20ft (2шт.)

Габаритные размеры полуприцепа

Длина, мм
12 600

Ширина, мм
2 550

Высота, мм
1 260

Высота ССУ, мм
1 100

Погрузочная высота, мм
1 100

Погрузочная высота на гусаке, мм
1 220

ОПИСАНИЕ

Полуприцеп контейнеровоз ППК 40-42ЛЛ-12 оборудован подвеской SAF предназначен для транспортировки контейнеров 2 х 1С (1СС, 1ССС) или 1 х 1B (1BB, 1ВВВ), или 1 х 1А (1АА, 1ААА). Допустимая максимальная высота контейнеров не более 2 900 мм.

ОСОБЕННОСТИ КОНСТРУКЦИИ ППК 40-42ЛЛ-12

ППК 40-42ЛЛ-12 оснащен 4-х осной пневматической подвеской SAF с двумя подъемными передними осями. Подъем каждой оси осуществляется индивидуально. Управление осями осуществляется в ручном режиме при помощи кранов, размещенных на панели управления подвеской. Компоновка 4-х осной подвески с одиночной передней осью позволяет добиться максимальных показателей грузоподъемности при минимальной снаряженной массе.

Платформа контейнеровоза оснащена откидными опорами для установки контейнера 40ft и 20ft (на гусак), а также регулируемыми по высоте контейнерными замками.

В передней части контейнеровоза установлен откидной (поворотный) фиксатор для крепления контейнера типа High Cube (HC).

В задней части полуприцепа предусмотрена площадка для работы погрузчика в случае необходимости разгрузки 20ft контейнера, установленного в средней части полуприцепа.

ДАННЫЙ ППК 40-42ЛЛ-12 SAF ПОСТАВЛЯЕТСЯ В СЛЕДУЮЩЕЙ КОМПЛЕКТАЦИИ:

7 пар контейнеровозных замков;
Опорное устройство механическое с ручным приводом;
Пневматическая тормозная система с АБС, реализованная по двухпроводной схеме;
Противооткатные упоры;
Боковая алюминиевая защита выполнена в виде рамки, поворачивающейся для обеспечения доступа к запасному колесу и агрегатам полуприцепа;
Стационарная боковая защита (слева в передней части полуприцепа);
Два положения шкворня для возможности эксплуатации с тягачами с колесной формулой 4х2, 6х2;
Розетки для подключения осветительных и сигнальных приборов двух типов: 7pin N и S-типа и розетка 15pin (евро розетка);
Заднее защитное устройство;
Корзина с ДЗК под два колеса.
