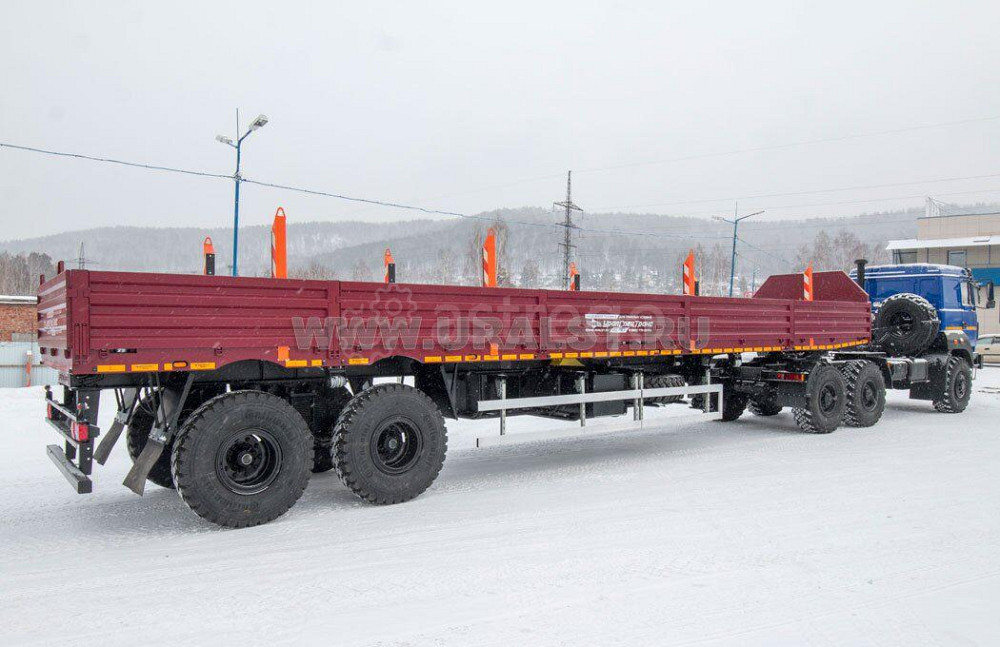

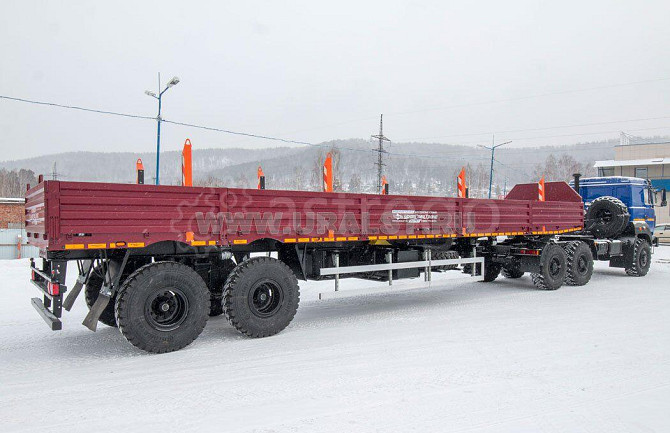

Полуприцеп бортовой контейнеровоз 27 тн УСТ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры масс

Снаряженная масса полуприцепа, кг
10 200

Полная масса полуприцепа, кг
37 200

Масса перевозимого груза, кг
27 000

Распределение нагрузки от полуприцепа полной массы

Нагрузка на ССУ, кг
16 100

Нагрузка на шины, кг
21 100

Подвеска полуприцепа

Тип
Информация по подвескам
двухосная, односкатная, рессорно-балансирная подвеска без реактивных штанг (центральный балансир), оси УСТ

Количество осей/колес
2 / 4+1

Шины

Размер шин
Информация по шинам
14,00R20

Тормозная система

Рабочая
Тормозная система с пневматическим приводом, выполненная по двухпроводной схеме, с антиблокировочной системой (АБС)

Стояночная
Тормозные механизмы всех колес барабанного типа механическая, с пневматическим управлением, от пружинных энергоаккумуляторов к тормозным механизмам колес второй и третьей осей

Опорное устройство

Модель
механическое с ручным приводом

Шкворень

Типоразмер, дюйм
2

Положение шкворня, мм
500, 1200, 1700

Радиус ометания

Радиус ометания при положении шкворня 500 мм, мм
- переднего
- заднего

1 360
3 545

Радиус ометания при положении шкворня 1 200 мм, мм
- переднего
- заднего

1 745
2 845

Радиус ометания при положении шкворня 1 700 мм, мм
- переднего
- заднего

2 120
2 345

Габаритные размеры бортовой платформы

Длина, мм
12 500

Ширина, мм
2 470

Внутренний размер по коникам (сдвинутые), мм
2 240

Внутренний размер по коникам (раздвинутые), мм
3 300

Высота борта, мм
600

Ширина между фиксаторами контейнера, мм
2 259

Длина между фиксаторами контейнера, мм
5 853

Общая длина между фиксаторами контейнера, мм
11 985

Тип контейнера (стандарт ISO)
1C/1CC, 1A/1AA

Габаритные размеры полуприцепа

Длина, мм
12 900

Ширина, мм
2 550

Высота, мм
3 000

Высота ССУ, мм
1 500

Погрузочная высота, мм
1 700

ОПИСАНИЕ

Полуприцеп контейнеровоз ППК 27-24-12КБ УСТ 94656L производства «УралСпецТранс» предназначен для транспортировки контейнеров 2 х 1С (1СС) либо одного контейнера типа 1А (1АА), габаритная высота которых не более 2 300 мм
Полуприцеп оснащен усиленными бортами и быстросъемными стойками, что позволяет использовать контейнеровоз в качестве бортового полуприцепа для транспортировки крупногабаритных грузов весом до 27 тонн. Сортиментовозные коники, с обрезиненной поверхностью, предполагают транспортировку трубной продукции, сортимента, балок, опорных столбов и т.п. длиной до 12 м. Петли для увязки груза расположены в нишах, обеспечивая тем самым ровную поверхность всей грузовой платформы. Конструкция грузовой платформы рассчитана таким образом, чтобы транспортировать снятые борта в передней части полуприцепа. Размещенные поперек платформы борта занимают минимум грузового пространства и не выходят за рамки допустимых транспортных габаритов.

ДАННЫЙ ППК 27-24-12КБ УСТ ПОСТАВЛЯЕТСЯ В СЛЕДУЮЩЕЙ КОМПЛЕКТАЦИИ:

Борта и стойки с возможностью демонтажа, размер бортов позволяет грузить их поперек кузова и увязывать в передней части полуприцепа;
Борта бескаркасной конструкции гнутого профиля обеспечивают максимальную жесткость при меньшем собственном весе;
4 пары раздвижных съемных коников с обрезиненной поверхностью. Фиксация коников в транспортном и раздвинутом положении при помощи пальца, с двойной системой предохранения от нежелательного вылета, для установки в нескольких фиксированных положениях, а также предусмотрена возможность фиксации коников болтом в любом удобном положении;
4 пары контейнеровозных замков;
Потайные петли для увязки груза 20 шт. (по 10 шт. вдоль каждого борта между кониками);
Каркасная конструкция переднего защитного ограждения с ящиком ЗИП;
Розетки для подключения осветительных и сигнальных приборов двух типов: 7pin N и S-типа и розетка 15pin (евро розетка);
Опорное устройство механическое с ручным приводом;
Три положения шкворня для возможности эксплуатации с любым тягачом (в т.ч. с КМУ);
Пневматическая тормозная система с АБС, реализованная по двухпроводной схеме ;
Противооткатные упоры;
Боковые габаритные огни интегрированы в обвязку рамы и имеют скрытую установку;
Боковая алюминиевая защита выполнена в виде рамки, поворачивающейся для обеспечения доступа к запасному колесу и агрегатам полуприцепа;
Крепление запасного колеса к корзине ДЗК с механической лебедкой на раме;
Надежная корзина из стальных труб с ящиком ЗИП и местом под коники;
Надежная корзина из стальных труб с топливным баком на 500 литров;
Задний противоподкатный брус.
Лебедки для увязки груза (под ключ) 2 шт.
