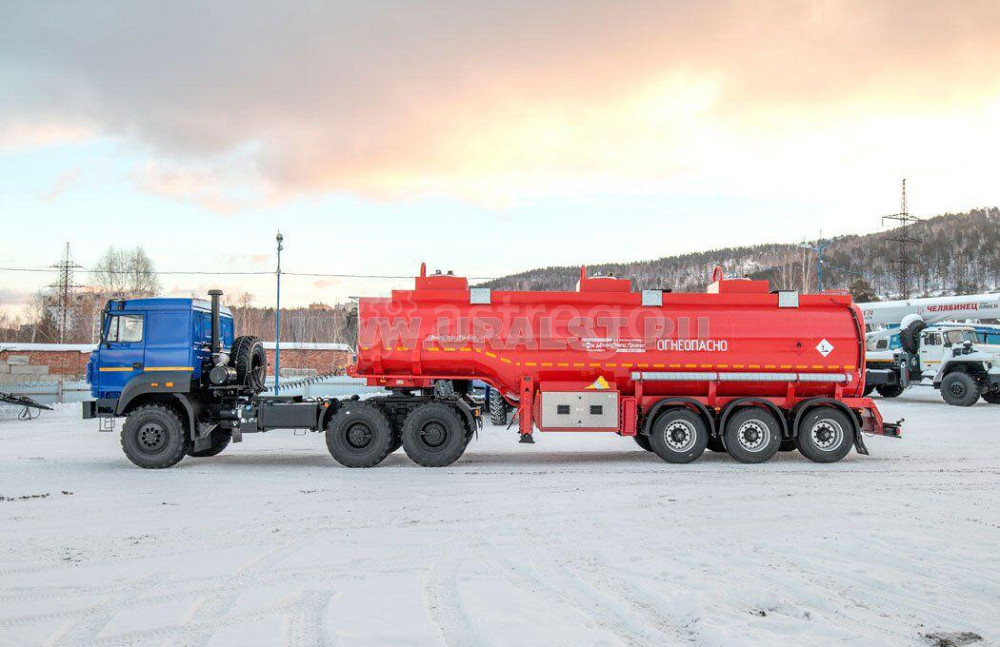

Полуприцеп цистерна для ГСМ 29 м3 УСТ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры емкости

Вместимость цистерны, м3 (поверка)
29 (9,05 + 10,7 + 9,25)

Количество изолированных секций
3

Сечение цистерны
круг переменного сечения

Материал цистерны
сталь 09Г2С, 5 мм

Параметры масс

Масса снаряженного полуприцепа цистерны, кг
8 535

Полная масса ППЦ, кг
33 475

Распределение нагрузки от ППЦ полной массы

На седельное устройство тягача, кг
10 975

На оси ППЦ, кг
22 500

Технология производства

Заготовка
Раскрой деталей различных геометрических форм выполняется на установке плазменной резки. Резка металла в размер производится при помощи листовых ножниц, обеспечивающих идеально чистый рез, без заусенцев и скручивания листа. Изготовление деталей гнутого профиля производится на гибочном прессе. Изготовление донышек осуществляется на современном автоматическом станке для фланжирования.

Сварка
Сварка обечаек производится на роботизированной сварочной колонне, что обеспечивает ровный кольцевой шов. Сварочные работы мелкого масштаба осуществляются на современных сварочных полуавтоматах.

Окраска
Подготовка поверхности, покраска и сушка покрытия осуществляется с соблюдением всех требований стандарта ISO 12944. Подготовка поверхности под окраску включает: обезжиривание, гидроаброзивную очистку мелких деталей, дробеструйную обработку крупных деталей, покрытие пассивирующими составами. Окраска крупных деталей осуществляется в современной окрасочно-сушильной камере. Окрашивание мелких деталей производится в окрасочной камере с подвесным ручным конвейером.

Контроль качества
Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости – проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления.

Конструкция ППЦ

Несущие элементы
Цистерна является самонесущей. Подвеска ППЦ крепится к кронштейнам, установленным на раме ходовой части. Приваренные через усиливающие накладки ложементы емкости крепятся к раме ходовой части.

Волнорезы
Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%

Комплектация

Крышка горловины
алюминиевая

Устройство дыхательное
УД2-80 (фланцевое)

Донный клапан, мм
Ду 90, пневмоуправление и ручной дублер

Фильтр регулятор
есть

Манометр-регулятор давления в системе пневмоуправления донными клапанами
есть

Лестница на площадку обслуживания заливной горловины
заднее расположение

Поручень
справа от площадки обслуживания, складной

Площадка обслуживания
из просечного оцинкованного листа с противоскользящим эффектом

Противооткатные башмаки
пластиковые

Тип огнетушителя
ОП-6

Катушка заземления
есть

Ящик для песка
пластиковый, располагается на цистерне

Система раздачи топлива (СРТ)

Трубопровод цистерны, мм
Ду 80

Быстроразъемные соединения (БРС)
Типы БРС
Ду 80

Пенал для рукава
оцинкованный

Рукав напорный
4 (2 шт.)

Подвеска полуприцепа

Тип
Информация по подвескам
трехосная, односкатная, пневматическая подвеска

Количество осей/колес
3 / 6+1

Опорное устройство

Модель
механическое с ручным приводом

Шины

Размерность шин
Информация по шинам
385/65 R22.5

Шкворень

Типоразмер, дюйм
2

Электрооборудование
24В двухпроводная с защитой электропроводов

Габаритные размеры полуприцепа цистерны

Длина, мм
10 440

Ширина, мм
2 550

Высота, мм
3 820

Высота ССУ, мм
1 400

Документация

Комплект сопроводительной документации
ПТС
Свидетельство о поверке
Паспорт и формуляр
Сервисная книжка
Паспорта на узлы, агрегаты и доп. оборудование

ОПИСАНИЕ

Полуприцеп цистерна ППЦ 29К-32-3 УСТ-94651 предназначена для транспортирования и кратковременного хранения светлых нефтепродуктов.

Расчет нагрузок от транспортного средства полной массы производится с учетом плотности транспортируемых нефтепродуктов 0,86 тн/м3.

КОМПЛЕКТАЦИЯ ДОПОГ:

Пеналы для огнетушителя

Держатели для табличек

Набор ДОПОГ (ADR)

Предупреждающие знаки с опорой (2 шт.);

Жидкость для промывания глаз (1 шт.);
Сигнальный жилет со светоотражающими полосами (1 шт.);
Переносной фонарик (1 шт.);
Пара защитных перчаток (1 шт.);
Средство защиты глаз (очки) (1 шт.);
Дренажная ловушка (1 шт.);
Сборный контейнер (ящик пластиковый) (1 шт.);
Лопата (1 шт.);
Кошма (2 м2).

Таблички со спецсимволами
(дополнительная опция)
