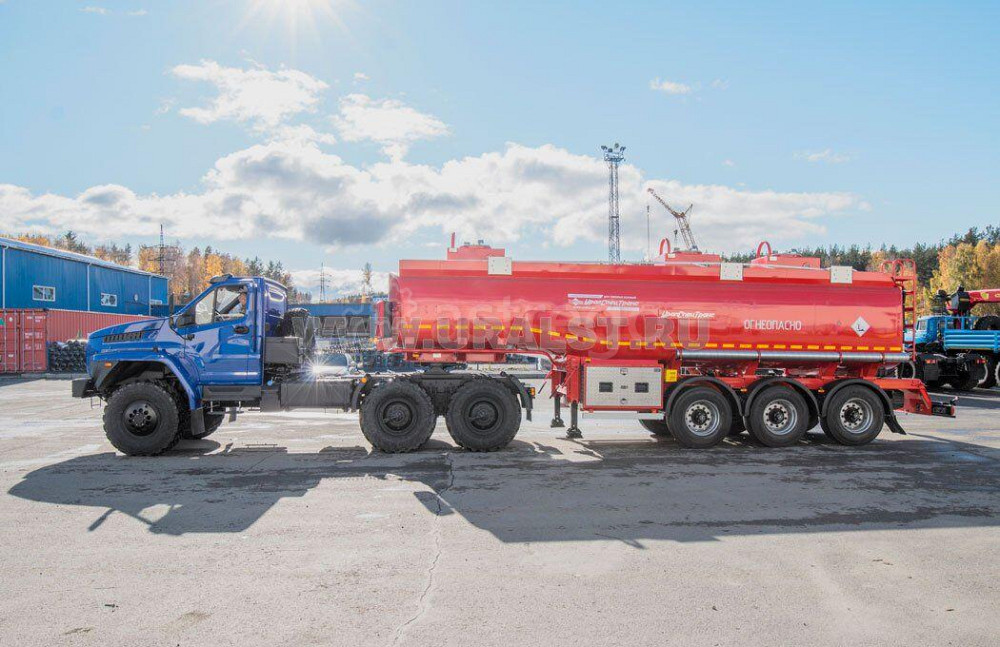

Полуприцеп цистерна для ГСМ 28 м3 УСТ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры емкости

Вместимость цистерны, м3 (поверка)
28 (11,5 + 8 + 8,5)

Количество изолированных секций
3

Сечение цистерны
чемодан переменного сечения

Материал цистерны
сталь 09Г2С, S=4 мм

Параметры масс

Масса снаряженного полуприцепа-цистерны, кг
8 400

Полная масса ППЦ, кг
32 480

Распределение нагрузки от полуприцепа полной массы

На седельное устройство тягача, кг
9 980

На оси ППЦ, кг (при положении шкворня 970 мм)
22 500

Технология производства

Заготовка
Раскрой деталей различных геометрических форм выполняется на установке плазменной резки. Резка металла в размер производится при помощи листовых ножниц, обеспечивающих идеально чистый рез, без заусенцев и скручивания листа. Изготовление деталей гнутого профиля производится на гибочном прессе. Изготовление донышек осуществляется на современном автоматическом станке для фланжирования.

Сварка
Сварка обечаек производится на роботизированной сварочной колонне, что обеспечивает ровный кольцевой шов. Сварочные работы мелкого масштаба осуществляются на современных сварочных полуавтоматах.

Окраска
Подготовка поверхности, покраска и сушка покрытия осуществляется с соблюдением всех требований стандарта ISO 12944. Подготовка поверхности под окраску включает: обезжиривание, гидроаброзивную очистку мелких деталей, дробеструйную обработку крупных деталей, покрытие пассивирующими составами. Окраска крупных деталей осуществляется в современной окрасочно-сушильной камере. Окрашивание мелких деталей производится в окрасочной камере с подвесным ручным конвейером.

Контроль качества
Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости – проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления.

Конструкция ППЦ

Несущие элементы
Цистерна является самонесущей. Подвеска ППЦ крепится к кронштейнам, установленным на раме ходовой части. Приваренные через усиливающие накладки ложементы емкости крепятся к раме ходовой части.

Волнорезы
Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%

Комплектация

Крышка горловины
алюминиевая

Устройство дыхательное
УД2-80 (фланцевое)

Донный клапан, мм
Ду 90, с пневмоуправлением и ручным дублером

Лестница на площадку обслуживания заливных горловины
заднее расположение

Поручень складной
сбоку от площадки обслуживания

Площадка обслуживания
из просечного оцинкованного листа с противоскользящим эффектом

Противооткатные башмаки
пластиковые

Тип огнетушителя
ОП-6 (2 шт.)

Катушка заземления
установлена в ящике СРТ

Ящик для песка и кошмы
пластиковые, располагаются на цистерне

Система раздачи топлива (СРТ)

Трубопровод цистерны, мм
Ду 80

Быстроразъемные соединения (БРС)
Типы БРС
Ду 80мм

Пенал для рукавов
металлический, оцинкованный

Рукав напорный, м
4 (2 шт.)

Подвеска полуприцепа

Тип
Информация по подвескам
трехосная, односкатная, пневматическая подвеска, оси УСТ

Количество осей/колес
3 / 6+1

Опорное устройство

Модель
механическое с ручным приводом

Шины

Размер шин
Информация по шинам
385/65 R22.5

Тормозная система

Рабочая
Тормозная система с пневматическим приводом, выполненная по двухпроводной схеме с антиблокировочной системой (АБС) . Тормозные механизмы всех колес барабанного.

Стояночная
Тормозная система механическая, с пневматическим управлением, от пружинных энергоаккумуляторов к тормозным механизмам колес второй и третьей оси

Шкворень

Типоразмер, дюйм
2

Габаритные размеры полуприцепа-цистерны

Длина, мм
10 050

Ширина, мм
2 550

Высота, мм
3 720

Высота ССУ, мм
1 400

Документация

Комплект сопроводительной документации
ПТС
Свидетельство о поверке
Паспорт и формуляр
Сервисная книжка
Паспорта на узлы, агрегаты и доп. оборудование

ОПИСАНИЕ

Полуприцеп-цистерна ППЦ 28Б-32-3 УСТ-94651 предназначен для транспортирования и кратковременного хранения светлых нефтепродуктов.

Полуприцеп цистерна УСТ оборудован системой раздачи топлива (СРТ) для перекачивания нефтепродуктов. Система раздачи топлива (СРТ) оснащена трубопроводом с быстроразъемным соединением (БРС) и блоком пневмоуправления донными клапанами. Система раздачи топлива реализована по схеме: слив самотеком.

Полуприцеп оснащен пневматической подвеской. На полуприцеп установлена пневматическая тормозная система с АБС, реализованная по двухпроводной схеме .

Одной из особенностей ППЦ 28Б-32-3 УСТ-94651 является самонесущая безрамная конструкция, что позволяет обеспечить наименьшую массу полуприцепа и низкий центр тяжести, а переменное сечение чемоданной формы дает наибольшую вместимость при меньших габаритах.

КОМПЛЕКТАЦИЯ ДОПОГ:

Пеналы для огнетушителя

Держатели для табличек

Набор ДОПОГ (ADR)

Предупреждающие знаки с опорой (2 шт.);

Жидкость для промывания глаз (1 шт.);
Сигнальный жилет со светоотражающими полосами (1 шт.);
Переносной фонарик (1 шт.);
Пара защитных перчаток (1 шт.);
Средство защиты глаз (очки) (1 шт.);
Дренажная ловушка (1 шт.);
Сборный контейнер (ящик пластиковый) (1 шт.);
Лопата (1 шт.);
Кошма (2 м2).

Таблички со спецсимволами
(дополнительная опция)
