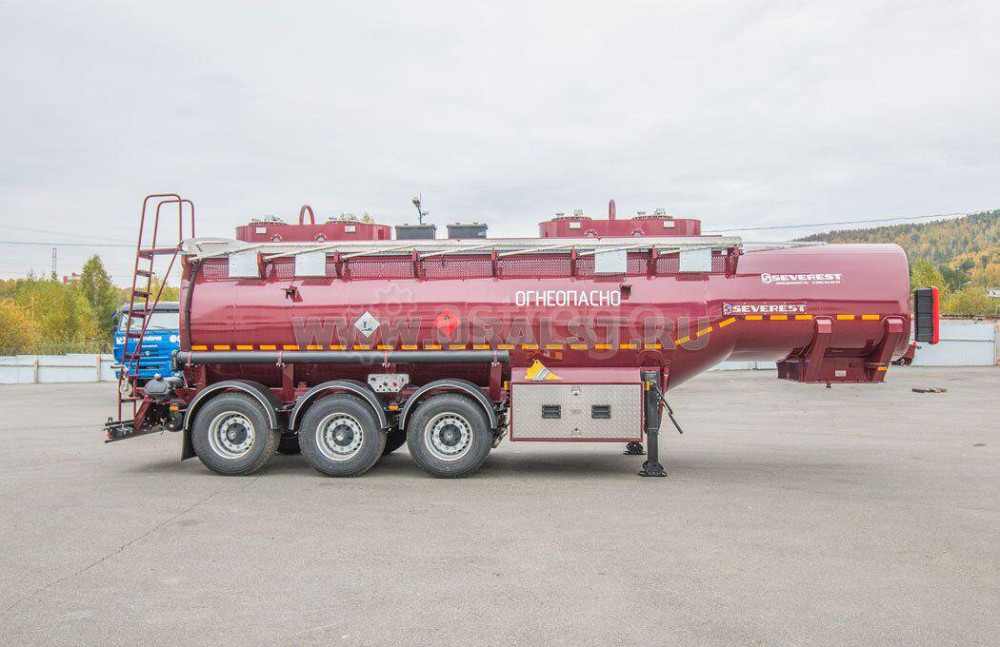

Полуприцеп цистерна для ГСМ 28 м3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры емкости

Вместимость цистерны, м3 (поверка)
28 (9+6+8+5)

Количество изолированных секций
4

Сечение цистерны
круг переменного сечения

Материал цистерны
сталь 09Г2С, S=4 мм

Параметры масс

Масса снаряженного полуприцепа-цистерны, кг
7 450

Полная масса ППЦ, кг
31 530

Распределение нагрузки от полуприцепа полной массы

На седельное устройство тягача, кг
10 140

На оси ППЦ, кг
21 390

Технология производства

Заготовка
Раскрой деталей различных геометрических форм выполняется на установке плазменной резки. Резка металла в размер производится при помощи листовых ножниц, обеспечивающих идеально чистый рез, без заусенцев и скручивания листа. Изготовление деталей гнутого профиля производится на гибочном прессе. Изготовление донышек осуществляется на современном автоматическом станке для фланжирования.

Сварка
Сварка обечаек производится на роботизированной сварочной колонне, что обеспечивает ровный кольцевой шов. Сварочные работы мелкого масштаба осуществляются на современных сварочных полуавтоматах.

Окраска
Подготовка поверхности, покраска и сушка покрытия осуществляется с соблюдением всех требований стандарта ISO 12944. Подготовка поверхности под окраску включает: обезжиривание, гидроаброзивную очистку мелких деталей, дробеструйную обработку крупных деталей, покрытие пассивирующими составами. Окраска крупных деталей осуществляется в современной окрасочно-сушильной камере. Окрашивание мелких деталей производится в окрасочной камере с подвесным ручным конвейером.

Контроль качества
Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости – проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления.

Конструкция ППЦ

Несущие элементы
Цистерна является самонесущей. Подвеска ППЦ крепится к кронштейнам, установленным на раме ходовой части. Приваренные через усиливающие накладки ложементы емкости крепятся к раме ходовой части.

Волнорезы
Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%

Комплектация

Крышка горловины
алюминиевая

Устройство дыхательное
УД2-80 (фланцевое)

Донный клапан, мм
Ду 100, с пневмоуправлением и ручным дублером

Лестница на площадку обслуживания заливной горловины
заднее расположение

Поручень
складной, сбоку от площадки обслуживания

Площадка обслуживания
из просечного оцинкованного листа с противоскользящим эффектом

Противооткатные башмаки
пластиковые

Тип огнетушителя
ОП-6

Катушка заземления
установлена в ящике СРТ

Ящик для песка
пластиковые, располагаются на цистерне

Система раздачи топлива (СРТ)

Трубопровод цистерны, мм
Ду 80

Быстроразъемные соединения (БРС)
Типы БРС
Ду 80мм

Пенал для рукавов
пластиковый

Рукав напорный, м/шт.
4 / 2

Подвеска полуприцепа

Тип
Информация по подвескам
трехосная, односкатная, пневматическая подвеска с подъемной осью, оси BPW

Количество осей/колес
3 / 6+1

Тормозная система

Рабочая
Тормозная система с пневматическим приводом, выполненная по двухпроводной схеме с антиблокировочной системой (EBS) . Тормозные механизмы всех колес барабанного.

Стояночная
Тормозная система механическая, с пневматическим управлением, от пружинных энергоаккумуляторов к тормозным механизмам колес второй и третьей оси

Опорное устройство

Модель
механическое с ручным приводом

Шкворень

Типоразмер, дюйм
2

Шины

Размер шин
Информация по шинам
385/65 R22.5

Габаритные размеры полуприцепа-цистерны

Длина, мм
10 500

Ширина, мм
2 550

Высота, мм
3 650

Высота ССУ, мм
1 150

Документация

Комплект сопроводительной документации
ПТС
Свидетельство о поверке
Паспорт и формуляр
Сервисная книжка
Паспорта на узлы, агрегаты и доп. оборудование
