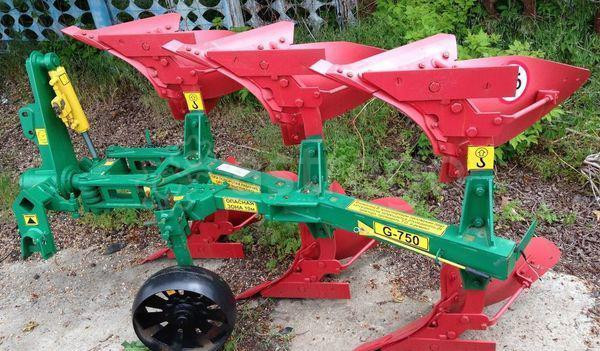

Плуг оборотный с системой защиты "срезной болт" ПНО-3-35

Плуг навесной оборотный ПНО-3-35 предназначен для гладкой вспашки старопахотных слабокаменистых почв с удельным сопротивлением до 0,09 МПа, твердостью до 30 Н/см3 и влажностью обрабатываемого слоя до 22 %.
Величина уклона поверхности поля не должна превышать 8. Величина стерни и травостоя не должна превышать 25 см. Наличие на поле скоплений остатков неубранной соломы не допускается.
Плуг имеет право- и левооборачивающие корпуса, попеременно включаемые в работу при прямом и обратном ходе, благодаря чему оборот пласта всегда производится в одну сторону и агрегат работает челночным способом, что позволяет экономить топливо, так как нет необходимости делить обрабатываемое поле на загонки, что особенно актуально на малоконтурных полях. Оборот плуга происходит благодаря одному гидроцилиндру и перекидному гидравлическому клапану.

После пахоты плугом для гладкой вспашки улучшается выравненность поверхности почвы. Гладкая вспашка удобна для работы сеялок, комбайнов и тракторов. Преимущества плуга для гладкой вспашки перед обычным плугом особенно заметны при обработке склонов и полей с неправильной конфигурацией.

Использование полувинтовых корпусов с такими элементами как долото и грудь отвала позволяет увеличить срок их службы - меняются только эти быстроизнашиваемые элементы, продлевая срок службы более дорогим лемеху и крылу отвала соответственно.
Каждая стойка корпуса снабжена срезным болтом, предохраняющим ее от перегрузок и поломок.

Агрегатируется с тракторами класса 1,4 (МТЗ-82 и их аналоги)

1. Тип
навесной

2.Производительность за 1 ч основного времени, га
0,74 ... 0,95

3. Рабочая скорость движения на основных операциях, км/ч
7 – 9

4. Глубина пахоты, см
до 27

5. Конструкционная ширина захвата плуга, м
1,05

6. Расстояние от опорной плоскости корпусов до нижней плоскости рамы, мм
700

7. Расстояние между корпусами по ходу плуга , мм, не менее
800

8. Количество корпусов, шт.:

правооборачивающих
левооборачивающих

3
3

9. Тип корпуса
полувинтовой

10. Конструкционная ширина захвата корпуса, мм
350

11. Масса плуга конструкционная с комплектом рабочих органов для выполнения основной технологической операции, кг
750 ± 50

12. Габаритные размеры плуга в рабочем положении, мм, не более

длина
ширина
высота

3200
1700
1620

13. Транспортная скорость, км/ч, не более
15

14. Дорожный просвет, мм, не менее
300

15. Колея трактора, мм
1600

16. Коэффициент надежности технологического процесса
0,98

17. Основные показатели качества выполнения технологического процесса:

полнота заделки растительных и пожнивных остатков, %
глубина заделки растительных и пожнивных остатков, см
допустимые колебания рабочей ширины захвата плуга от конструктивной ширины захвата, %
допустимые отклонения от заданной глубины вспашки, см
гребнистость поверхности (средняя высота гребней), см, не более
крошение почвы с размером фракции до 5 см, %, не менее
забивание рабочих органов

95-98
12-15
10
