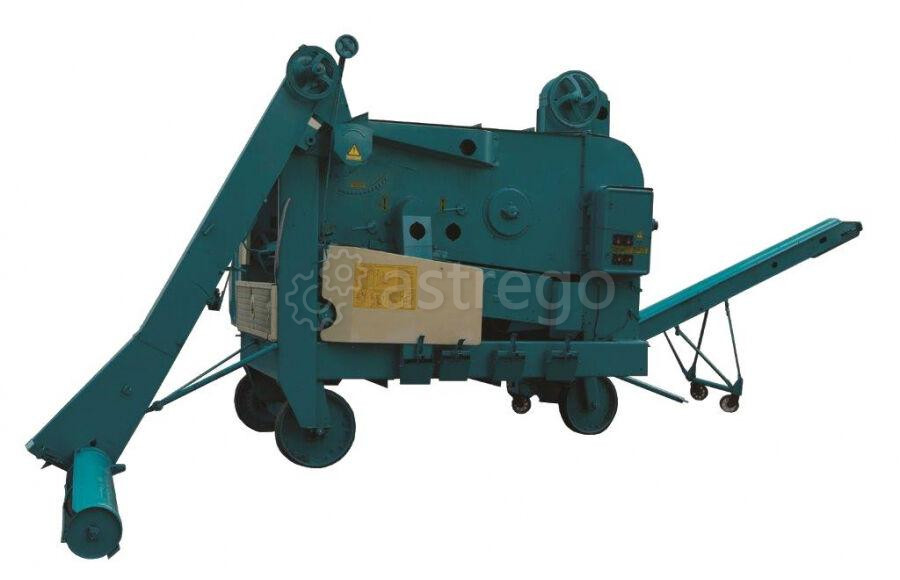

Машина вторичной очистки зерна МС-4,5М

Машина вторичной очистки зерна МС-4,5М предназначена для очистки зерновых, зернобобовых, технических и масличных культур, семян трав. Машина МС-4,5М работает на открытых токах или в складских помещениях во всех климатических зонах страны.Машина вторичной очистки семян самопередвижная МС-4,5М состоит из загрузочного скребкового транспортера со шнековыми питателями, решетного стана, воздушноочистительной части, элеватора - однопоточной нории, триерных цилиндров, вибролотка, механизма передвижения и отгрузочного ленточного транспортера.Технологический процесс протекает следующим образом.

При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который подает его в распределительный шнек. Шнек распределяет зерновой материал по ширине и подает его в воздушный канал I аспирации, где восходящий поток воздуха выносит в отстойную камеру легкие примеси (включая солому, легкие колосья, головки сорняков и т. д.
Пройдя очистку в канале I аспирации, материал поступает на решетный стан. Очищенный решетами материал по течке поступает во вторую аспирацию, где восходящий поток воздуха выносит во вторую отстойную камеру оставшиеся легкие примеси и щуплое зерно.
Далее зерновой материал вибролотком подается в рабочую ветвь элеватора, который транспортирует зерно в верхний триерный цилиндр, выделяющий короткие примеси. Короткие примеси перебрасываются в лоток, из которого шнеком подаются в приемник, откуда выводятся наружу вместе с длинными примесями.
Очищенное от коротких примесей зерно самотеком направляется по течке в триерный цилиндр длинных примесей. Ячейки этого триера выбирают зерно и перебрасывают в желоб, откуда шнеком они подаются в приемник, сходом идут длинные примеси.
При очистке материала без триеров переключают заслонку режима работы на течке верхней головки элеватора - и зерно выводится через приемник.
При очистке вороха, основной материал которого имеет длину большую, чем осальные примеси, например, овес, сходом с овсюжного цилиндра пойдет основной материал, а лотком будут выводиться только короткие примеси.

Технические характеристики

Тип
самопередвижной

Производительность за час основного времени на пшенице, до т/ч
4,5

Число персонала по профессиям, необходимого для обслуживания операций, непосредственно связанных с работой машины, не более чел.
2 (механик и рабочий)

Класс семян
1:2

Габаритные размеры в рабочем положении, не более мм:

- длина
4800*/7800

- ширина
4100

- высота
3000

Установленная суммарная мощ­ность, не более кВт:
6,3/7,4

Масса, не более кг:

с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, кг
2100

с полным комплектом сменных рабочих органов и приспособлений, кг
2200

Срок службы до списания (при годовой нагрузке 260ч), не менее, лет
8
