Опрыскиватель прицепной штанговый Гварта-5

Прицепной опрыскиватель серии «ГВАРТА-5» мод. ОПГ-3000/24МК был спроектирован с учетом всех современных требований применимых к данному виду техники. При этом особое внимание уделялось прочности металлоконструкции рамы и штанги, надежности гидросистемы, качественному распылению и точности электронной системы дозировки рабочего раствора. Опрыскиватель «ГВАРТА-5» оснащен комплексом оборудования, который обеспечивает высокую производительность, надежность, удобство в работе, а также делает его эксплуатацию экологически безопасной.

Основные преимущества опрыскивателя ГВАРТА-5:

Автономная гидравлическая система (опрыскиватель не зависит от гидросистемы трактора).
Электронная система контроля расхода рабочей жидкости (заданная норма поддерживается автоматически).
Система экспресс-заправки опрыскивателя.
Надежная штанга с гидравлическим управлением (подъем/опускание, складывание/раскладывание, корректор угла наклона + стабилизатор колебаний).

Параметры

Тип опрыскивателя
Прицепной/штанговый

Тяговый класс трактора для агрегатирования
1,4 - 2,0

Производительность за один час основного времени
20 – 25 Га

Объем основного бака
3000 л

Объем дополнительного бака для чистой воды
350 л

Гидросистема опрыскивателя
Автономная, с электронным управлением

Штанга с гидравлическим корректором угла наклона
- ширина захвата (по центрам крайних закруток)
- высота установки штанги (регулируемая)

24 м
0,5 – 1,7 м

Механизм подъема штанги
Параллелограммного типа с центральным гидроцилиндром и гидравлическим демпфером

Система подвеса и стабилизации штанги
Маятникового типа с центральным подвесом. Стабилизация с помощью амортизаторов и пружин.

Насос
- производительность
- привод

Мембранно-поршневой
230 л/мин
От BOM, 540 об/мин

Электронная система контроля расхода жидкости
Компьютер BRAVO 180

Расход рабочей жидкости
50 – 500 л/га

Миксер для предварительного смешивания
35 л

Постоянное перемешивание раствора в баке
с помощью двух гидравлических держалок общей производительностью 680 л/мин.

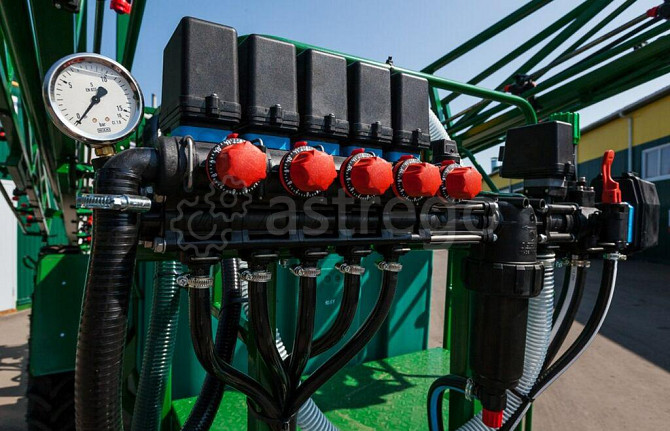

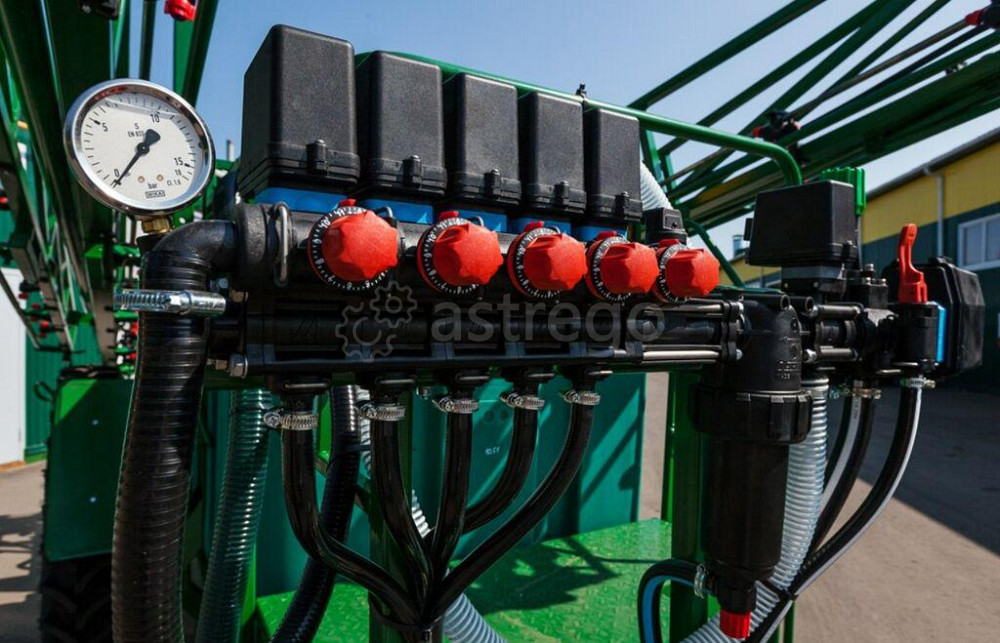

Система распыления
- отсекатели (корпуса распылителей)
- распылители

5-ти секционная (штанга разделена на 5 секций)
3-х позиционные (на нержавеющей трубке)
3 комплекта инженерных распылителей. Размеры 03, 04, 05

Система фильтрация
5-ти ступенчатая

Карданный вал
6х8 L=1100 (460 Н/м)

Шины
230/95 R44

Колея (регулируемая)

1460-2100 мм
(методом разворота колес)

Транспортная скорость с пустым баком, не более
16 км/ч

Рабочая скорость на основных операциях
6 – 15 км/ч

Масса сухая (конструкционная)
2200 кг

Габаритные размеры (ДхШхВ)
7230 ±50 х 2370 ±50 х 2420 ±50

Модели
OP-312
OP-612
OP-615
OP-812
OP-815

Рабочая ширина захвата штанги, м
12
12
15
12
15

Резервуар, л.
300
600
600
800
800

Насос, тип
Мембранно-поршневой

Рабочие обороты ВОМ, об/мин
540

Расстояние между насадками распылителя, см.
50

Максимальна транспортная скорость, км/час
15 км/час
