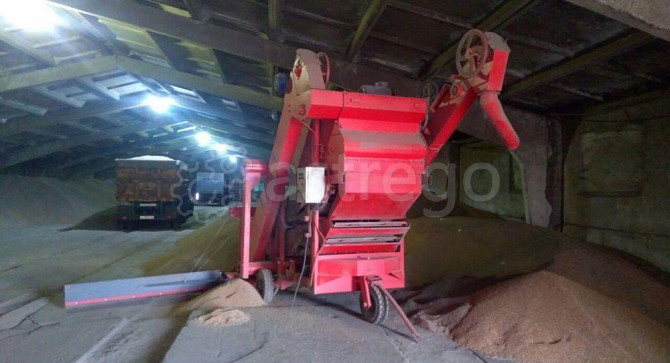

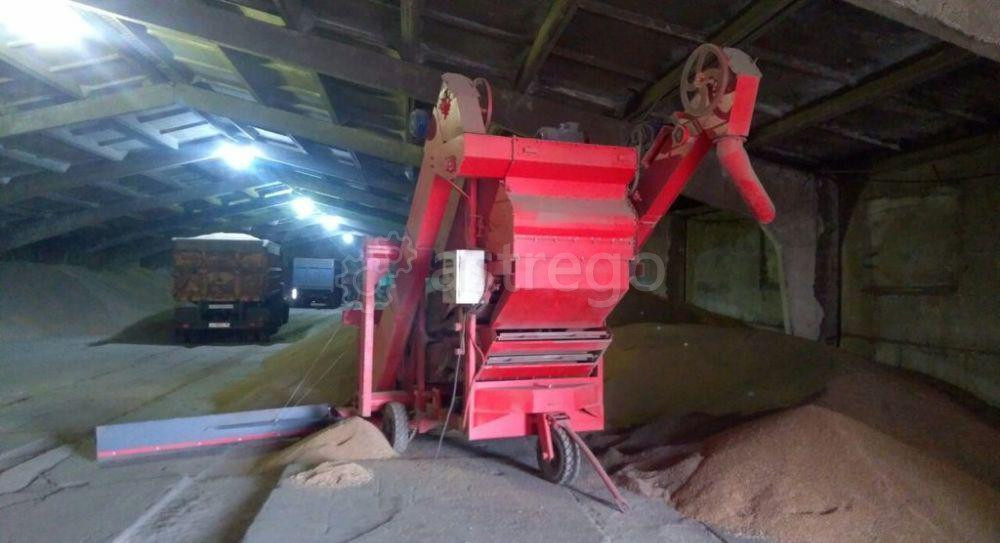

Самопередвижной очиститель вороха ОВС-25А с закрытой системой аспирации

Самопередвижной очиститель вороха ОВС-25А с закрытой системой аспирации.Основное новшество и конструктивная особенность данной машины - это закрытая система аспирации. Очиститель вороха самопередвижной ОВС- 25А предназначен для предварительной и первичной очистки поступающего с поля зернового вороха колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника, семян рапса от примесей на открытых токах во всех сельскохозяйственных зонах страны.

Очиститель вороха самопередвижной (ОВС-25)
Ед . из-я
Значение

Номинальная производительность за час основного времени на пшенице с объемной массой 760 г / л: - на предварительной очистке влажностью до 20% и содержанием сорной примеси до 10%; т/ч 25- на первичной очистке влажностью до 16% и засоренностью не более 10%
т/ч
25

- на первичной очистке влажностью до 16% и засоренностью не более 10%
т/ч
14

Масса, не более
кг
2065

Установленная мощность, не более
кВт
13

Габаритные размеры в рабочем положении

- длина
мм
4640

- ширина
мм
2145

- высота
мм
3280

Ширина захвата питателями
мм
4280

Срок службы
лет
8

Устройство и работа машины.
При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера.
Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону.
Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов.
