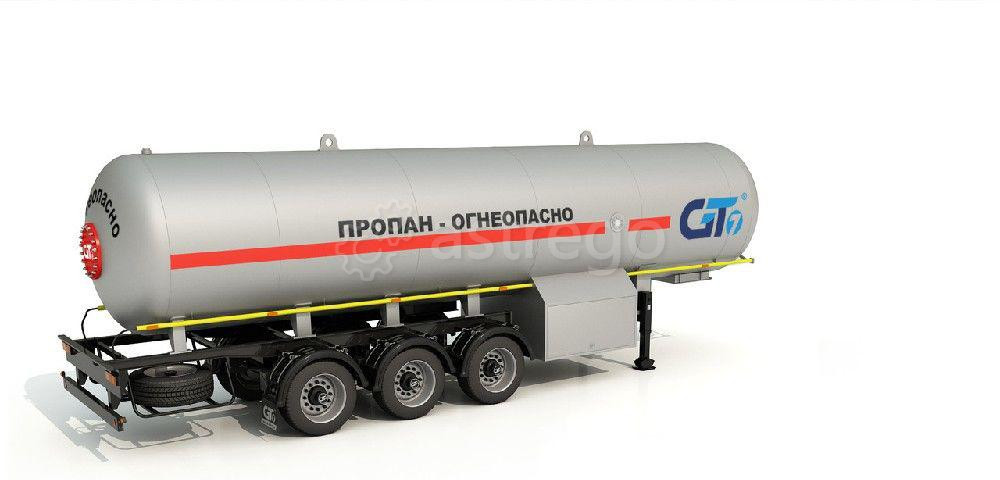

Полуприцеп-цистерна газовоз ППЦТ-36

Полуприцеп- цистерна смонтирована на базе трехосной тележки (односкатная ошиновка) и полностью соответствует требованиям ДОПОГ.

Выполняемые операции:

-налив собственным насосом;

-перекачка своим насосом из цистерны в цистерну;

-слив самотеком, минуя счетчик;

-слив насосом, минуя счетчик;

-слив насосом через счетчик.

Полуприцеп-цистерна имеет Сертификат соответствия техническому регламенту Таможенного союза 032/2013 "О безопасности оборудования, работающего под избыточным давлением"

Рабочая среда

Сжиженные газы: пропан-бутан по ГОСТ 20448-90 и ГОСТ 27578-87

Вместимость геометрическая, м

35,3

Вместимость полезная (при К = 0,85), м

30,3

Давление рабочее, МПа

1,57

Давление расчетное, МПа

1,74

Давление пробное, МПа

2,3

Температура рабочая, °С

от-40 до+45

Масса снаряженная, кг, не более

13040

Масса транспортируемого газа, кг, не более

17230

Масса полная полуприцепа-цистерны, кг, не более

30270

Нагрузка на седельно-сцепное устройство, кг, не более

11130

Нагрузка на дорогу, через тележку транспортную, полуприцепа-цистерны, кг, не более

19140

Нагрузка на опорное устройство, кг, не более

18365

Габаритные размеры, мм, не более: Д х Ш х В

12200 х 2500 х 3500

Срок службы сосуда, лет

20

Технологические узлы

Сосуд в сборе – 1 шт.
Узел коммуникаций – 1 шт.
Кожух коммуникаций – 1 шт.
Опорное устройство - 1 шт.

Тележка трехосная– 1 шт.

Комплектующие изделия

1. Уровнемер - 1шт.

2. Байпасный клапан КБ-04 - 1шт.

3. Клапан предохранительный КП-GT-00.00.000 – 3 шт.

4. Кран шаровой КШГ DN50 - 1 шт.

5. Кран шаровой КШГ DN40 - 3 шт.

6. Кран шаровой КШГ DN32 - 1 шт.

7. Кран шаровой латунный DN15 PN16
