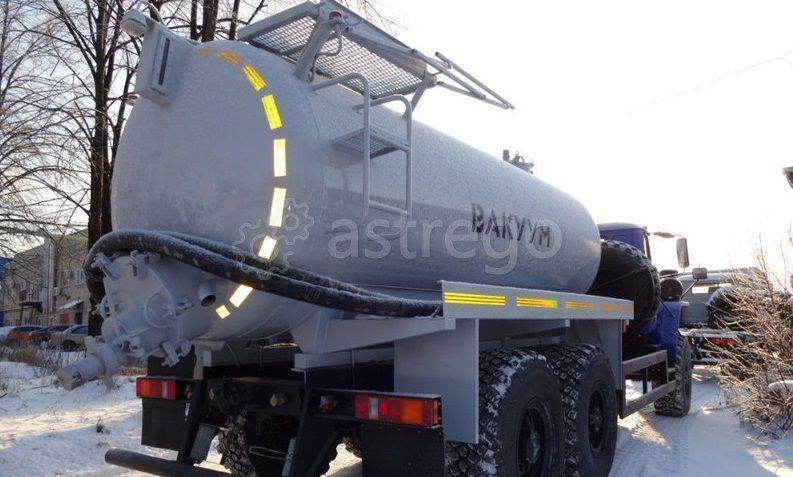

Вакуумная машина МВ-10Т КО на шасси Урал 4320-72 Next

Вакуумная машина МВ-10Т КО на шасси Урал 4320-72 Next. Колесная формула 6х6. Объем цистерны 10 м3. Насос -КО-505А. Двигатель ЯМЗ-53642-10.Вакуумная машина МВ-10Т КО шасси Урал Next предназначена для механизированной очистки выгребных ям, приямков и заглубленных емкостей, конденсатов, отходов пищевой промышленности и доставки их к месту обезвреживания и утилизации.

Цистерна изготовлена с термоизолированной емкостью (термоизоляция полиуретановая пена толщиной 100мм). Емкость выполнена из низколигированной стали 09Г2С тольщиной 4 мм. Наружная общивка емкости из стали Ст3 толщиной 1,2 мм с лакокрасочным покрытием.

Заборный узел вакуумной цистерны обогревается от системы выпуска отработавших газов. Также заборный узел оснащен инспекционным лючком.

Вакуумная машина оборудована напорно-всасывающим рукавом с накидной гайкой и заборным устройством. В транспортном положении свободные концы рукава укладываются в пеналы, а середина фиксируется цепью к кронштейну на заднем днище. В рабочем положении рукав крепится к заборному лючку.

На крышке горловины смонтирован предохранительный клапан двухстороннего действия, который предназначен для ограничения избыточного и вакууметрического давления внутри цистерны.

Технические характеристики автоцистерны вакуумной машины МВ-10Т КО шасси Урал 4320-72 Некст:

Базовое шасси
Урал 4320-72 Некст

Колесная формула
6х6

Параметры масс

Снаряженная масса, кг
11 000

Полная масса, кг
21 160

Распределение нагрузки автоцистерны полной массы

На переднюю ось, кг
5 300

На заднюю тележку, кг
15 860

Цистерна

Вместимость цистерны, м3
10

Количество секций, шт
1

Исполнение
термос

Материал утепления
полиуретановая пена, 100 мм

Материал внутренней емкости
сталь 09Г2С, 4 мм

Материал облицовки цистерны
сталь Ст3 с ЛКП, 1,2 мм

Время заполнения цистерны своим насосом, мин
17

Время слива, мин
– насосом
– самотеком

17
25

Вакуумный насос

Модель
КО-505А

Привод
от ДОМ через карданную передачу

Производительность вакуумного насоса, м3/ч
310

Двигатель

Модель
ЯМЗ -53642-10 (ЕВРО-4)

Тип
дизельный

Мощность, л.с.
285

Коробка передач

Модель
ЯМЗ-1105

Тип
механическая, 5-ступенчатая

Привод тормозной системы

Тип
Пневматический

Шины

Размер шин
425/85 R21

Габаритные размеры автоцистерны

Длина, мм
9 160

Ширина, мм
2 550

Высота, мм
3 860

Вакуумная машина МВ-10Т КО поставляется в следующей комплектации:

Площадка обслуживания цистерны с противоскользящей поверхностью;
Лестница для подъема на площадку обслуживания цистерны;
Лючок приемный;
Индикатор уровня для резервуара с густой грязью;
Предохранительный поплавковый клапан в люке цистерны;
Мановакуумметр;
Клапан органичения вакуума;
Клапан органичения давления;
Пенал для укладки заборного шланга;
Напорно-всасывающие рукава ДУ-100;
Заборное устройство;
пластиковые противооткатные упоры;
Фара-прожектор;

Окно уровня для вакуумных емкостей.
