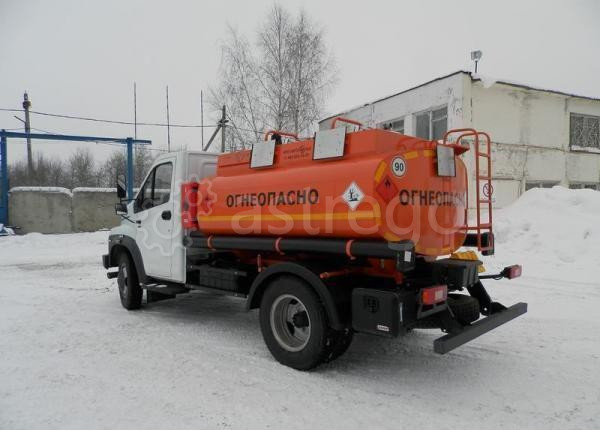

Топливозаправщик АТЗ-5,3 на шасси ГАЗон Next C41R13

Топливозаправщик на шасси ГАЗон Некст (АТЗ-36139-0000011) предназначен для транспортировки, дозированной выдачи и кратковременного хранения светлых нефтепродуктов плотностью не более 0,86 т/м3 и является мерой полной вместимости.
Корпус цистерны выполнен в виде горизонтального резервуара с внутренними ребрами жесткости (волнорезами) плосковыгнутой формы, которые усиливают надежность всей конструкции цистерны и препятствуют возникновению гидроударов.

Технические характеристики:

Базовое шасси

Производитель:
ГАЗ

Модель:
С41R13-1010

Длинна базы:
Коротка база

Колесная формула:
4х2

Вывод глушителя:
Влево, в средней части ТС, оборудован искрогасителем.

Устройство ограничения скорости:
Наличие, 90 км/ч

Дистанционный выключатель массы:
Наличие, в соответствии с требованиям ДОПОГ

Специальное оборудование

Цистерна:

Общая номинальная вместимость цистерны, л.:
5300

Поперечное сечение:
элипсная

Продольное сечение:
Постоянное

Волнорезы:
Наличие

Материал цистерны:
Низколегированная Сталь 09Г2С

Толщина металла не менее, мм.:
3 мм

Крепление надрамника к раме базового шасси:
На стремянках и болтовых соединениях от продольных и поперечных смещений.

Количество отсеков, шт.:
2 (два)

Деление по отсекам, л:
Есть

Цистерна изготовлена как мера вместимости:
Да, сертификат о калибровке цистерны

Налив цистерны:
Верхним способом

Слив цистерны:
Гравитационный (самотеком), при помощи собственного насоса.

Ограждение горловин от пролива нефтепродуктов (экологический короб):
Наличие, по всей длине цистерны

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба):
Оборудованный шаровыми кранами и патрубками на конце, расположен в задней части цистерны с выводом в левую и правую стороны по ходу движения ТС.

Знак опасности груза с возможностью крепления на экологическом коробе:
По 2 на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива (или бензина по требованию Заказчика)

Крышки горловин: Производитель:
Алюминиевые

Устройство дыхательное:
УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации: Материал Диаметр условного прохода, мм:
АМГ5М, Ду – 80.

Запорное оборудование:

Донный клапан. Тип
Пневматический

Блок пневмоуправления
Импортного производства PDB-TS-1/4-I

Шаровые краны:
Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава Диаметр условного прохода, мм Длинна одного, м.: Количество
Gassoflex / Tescoflex 75 3 2

Быстроразъемные соединения (БРС): Тип: Производитель: Диаметр условного прохода, мм:
Elaflex, Ду -75

Насосное оборудование:

Провод насоса:
От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос: Марка: Тип: Подача насоса, м/ч, не более: Максимальная высота самовсасывания насоса не менее, м:
СШН-50/600П Шиберного типа, 200 л/мин, максимальная высота 6,0 м.

Фильтр, шт.: Тип: Марка:
Фильтрующий элемент фильтра изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе проволокой.

Узел выдачи топлива:

Расположение:
В кормовой части автомобиля по середине с возможностью выдачи топлива на любую сторону.

Фильтр, шт.: Тип: Марка:
Фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла ПЗМИ-М-545

Счетчик жидкости, шт.: Марка, тип: Производитель: Основная допустимая погрешность измерения (класс точности) %: Диаметр условного прохода, мм Давление измеряемой среды Мпа, Расход от, м3/ч
ДД-25-1,6 СУ, с овальными шестернями ООО ПКФ «ПриборКомплект», Класс точности 0,25, диаметр условного прохода Ду-25, Давление 1,6 Мпа, расход 1,2 – 7.

Раздаточный рукав, шт.: Диаметр условного прохода (ДУ), мм: Длинна, м.: Производитель: Укладка:
Ду-20, длина -5 м. Укладка свободная.

Барабан для намотки раздаточного рукава, шт.:
Нет в базовой комплектации, возможно установить по дополнительному требованию Заказчика.

Кран раздаточный, шт: Производитель:
Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки А50-М.

Освещение узла выдачи топлива:
Нет в базовой комплектации, возможно установить по дополнительному требованию Заказчика

Комплектация:

Огнетушители, шт.: Тип:
ОП-6, 2 шт, расположены в пеналах

Пеналы под огнетушители, шт.: Количество, шт.:
Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 шт.

Пеналы для напорно-всасывающих рукавов: Количество, шт.:
Пластиковые длинной 3,25 метра. 2 шт.

Ящик для инструментов, шт.:
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части.

Ящик для песка
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части, для массы не менее 25 кг.

Противооткатные упоры, шт.
2, пластиковые

Знак опасности груза с возможностью крепления в передней и задней части АТЗ: Количество, шт.:
2 шт., для дизельного топлива (или бензина по требованию Заказчика)

Цепь заземления, постоянно контактирующая с землей:
1

Трос заземления со штырем на конце, шт: Длинна, м: Марка:
1 10 БЗЗ-10

Проблесковый маячок:
Оранжевого цвета

Световозвращающее оборудование: Производитель:
Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН.

Площадка обслуживания:
Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора.

Лестница:
Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС

Поручень безопасности:
Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор для самопроизвольного открытия.

Заднее защитное устройство (ЗЗУ):
Наличие

Окраска:

Окраска кабины шасси:
По ТУ завода изготовителя

Окраска цистерны:
По ТУ завода изготовителя РАЛ - 2002

Подготовка поверхности цистерны перед окрашиванием:
Обработка поверхности ц
