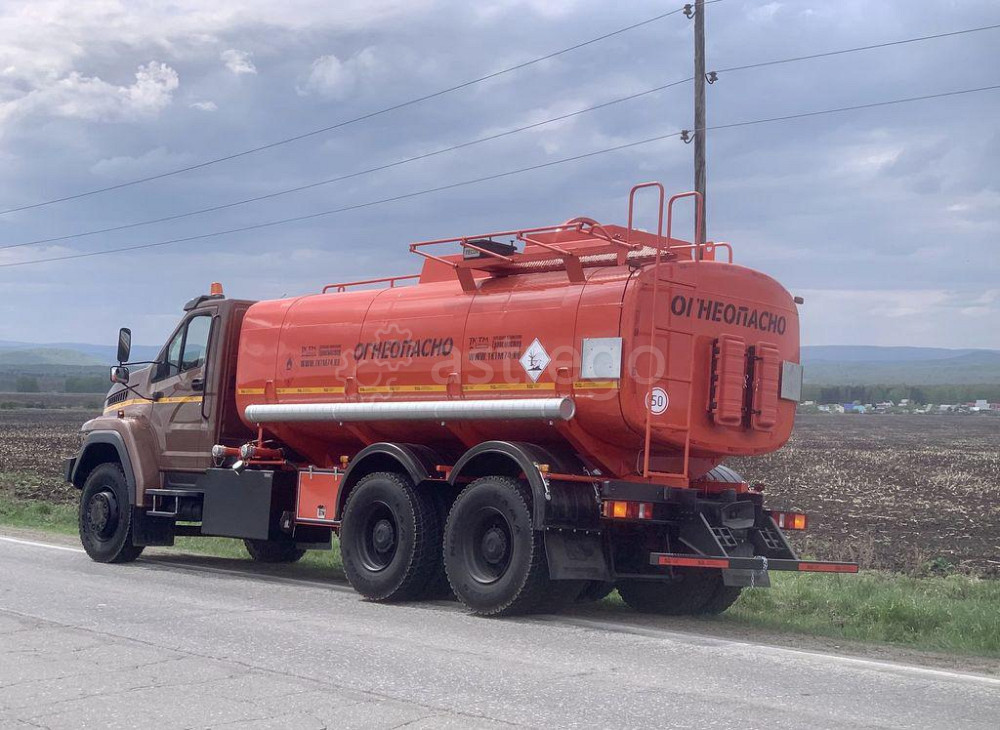

Топливозаправщик АТЗ-15 на шасси Урал Next 73945-6921-01 (1 отсек)

Автотопливозаправщик (АТЗ-15) на шасси Урал Некст предназначен для транспортирования, кратковременного хранения, заправки различной техники, кроме авиационной, отфильтрованными светлыми нефтепродуктами плотностью не более 860 кг/м3 (бензин автомобильный и (или) топливо дизельное) с учетом их выданного количества.
АТЗ выполняет следующие функции:
• транспортирование, кратковременное хранение топлива;
• наполнение цистерны сторонним насосом верхним наливом;
• перекачивание топлива собственным насосом из одного резервуара в другой, минуя цистерну, фильтр тонкой очистки, счетчик и раздаточный рукав;
• слив топлива из цистерны самотеком (через напорно-всасывающий рукав);
• слив топлива цистерны своим насосом минуя фильтр тонкой очистки, счетчик жидкости и раздаточный рукав (через напорно-всасывающий рукав).
• заправку различной техники, кроме авиационной, отфильтрованным топливом открытым способом;
• учет выданного количества топлива в объемных единицах;
• слив топлива из отстойных зон секций цистерны.

Технические характеристики АТЗ на шасси Урал Некст 73945:

Марка, модель ТС:
4672S1-10

Базовое шасси:
Урал 73945-6921-01 (оборудовано системой ГЛОНАСС)

Колесная формула:
6х4

Двигатель:
ЯМЗ-536

Мощность номинальная, л.с.:
330

Коробка передач:
ZF-9S1515TO, механическая 9 ст

Шины:
315/80 R22,5

Топливный бак, л:
350

Комплектация:
Зеркала с электроприводом и подогревом, лобовое стекло с подогревом, автомагнитола 2 DIN, предпусковой подогреватель двигателя, сиденье водителя на пневмоподвеске, блокировка межколесного дифферециала и межосевого

Наименование, Тип ТС:
Автотопливозаправщик

Разрешительная документация:
Изготовление в соответствии с Одобрением Типа Транспортного Средства (ОТТС) Евро-5

Тип транспортного средства:
(в соответствии с главой 9.1 приложения В, ДОПОГ)

FL

Вынос глушителя:
На Евро5 не требуется (защитный экран)

Искрогаситель:
Наличие, сертифицированный

Электрооборудование ТС:

Электропроводка:

В соответствии с требованиями ДОПОГ. Электропроводка, находящаяся в зоне цистерны и отсека с технологическим оборудованием, а также соприкасающаяся с ними, смонтирована в оболочке, обеспечивающей ее защиту от повреждений и попадания перевозимого нефтепродукта. Электропроводка проложена в местах, защищенных от механических воздействий. Места подсоединения проводов закрыты.
Наличие сертифицированного защищенного выключателя АКБ на плюсовом проводе с возможностью дистанционного отключения (в соответствии с ДОПОГ)

Проблесковый маяк:
Количество, шт.:

Оранжевого или желтого цвета.
2

Крылья задней оси
Крепление крыльев:

Пластиковые.
Оцинкованный регулируемый кронштейн.

Брызговая защита:
Наличие, установлена на передних и задних крыльях.

Защита топливного бака (2 бака):

Наличие, установлена в соответствии с требованиями ДОПОГ

Боковая защита:
Наличие.

Заднее защитное устройство (ЗЗУ):

Наличие, с установленной ступенькой, исключающей скольжение, со стороны лестницы.
На ЗЗУ установлены задние опознавательные знаки для ТС большой грузоподъемности (светоотражающая лента красного цвета);

Цистерна:

Общая номинальная вместимость цистерны, л.:
15 000

Плотность светлых нефтепродуктов, т / м3, не более:

0,86

Поперечное сечение:
Чемоданного типа.

Продольное сечение:
Постоянное.

Боковая защита цистерны:
Наличие.

Волнорезы:
Наличие

Материал цистерны:
Низколегированная Сталь 09Г2С.

Толщина металла, мм.:
4

Крепление цистерны
Надрамник с ложементами закреплен на раме автомобиля стремянками. Передние стремянки с пружинными компенсаторами. Цистерна установлена на ложементах через резиновый демпфер (МБС20) и закреплена стяжными лентами

Количество отсеков, шт.:
1 (один).

Калибровка цистерны:
Да, предоставляется сертификат о калибровке.

Налив цистерны:
Верхним способом, через заливную горловину;

Слив цистерны:

Гравитационный (самотеком);
Принудительный, при помощи собственного насоса.

Экологический короб:
(ограждение заливных горловин от пролива нефтепродуктов):

Наличие.

Кронштейны для информационных табличек опасности груза:
Наличие 4 шт.

Крышки горловин:
Производитель:

Алюминиевые ДУ 500,
Промприбор, г. Ливны

Устройство дыхательное:
УД-1 – 2 шт.

Коммуникации:
Материал
Диаметр условного прохода, мм:

Низколегированная Сталь 09Г2С.
75

Слив отстоя:
Наличие

Запорное оборудование:

Донный клапан:
Тип:
Диаметр условного прохода, мм:

ДКП-90
Пневматический с ручным дублером
100

Шаровые краны:
Предназначены для светлых нефтепродуктов КШЦМФ.01.1050015-01 (кран шаровый DN 500)

Напорно-всасывающие рукава:
Тип:
Диаметр условного прохода, мм:
Длинна одного, м.:
Количество :

Маслобензостойкие
75
4
2

Быстроразъемные соединения (БРС):
Тип:
Диаметр условного прохода, мм:

Camlock
75

Провод насоса:
От двигателя шасси через коробку дополнительного отбора мощности (КДОМ) при помощи карданной передачи

Насос:
Марка:
Подача насоса, м/ч, не более:
Максимальная высота самовсасывания насоса не менее, м:

СЦЛ-01А
35

4,5

Узел выдачи топлива (УВТ):

Расположение технологического шкафа:

На раме шасси, боковое размещение.
Внутри технологического шкафа УВТ расположены:
- коммуникации, напорная, всасывающая;
- фильтр тонкой очистки;
- счетчик жидкости для выдачи через раздаточный рукав;
- раздаточный рукав;
- раздаточный пистолет;
- плафон освещения

Счетчик жидкости:
Количество, шт.:
Марка, тип:
Производитель:
Основная допустимая погрешность измерения (класс точности) %:
Диаметр условного прохода, м

1
ППО-25
Промприбор, г. Ливны

0,5
25

Раздаточный рукав:
Количество, шт.:
Диаметр условного прохода (ДУ), мм:
Длинна, м.:
Укладка в технологическом отсеке:

1 (один)
25
4
Свободная

Кран раздаточный:
Количество, шт
Диаметр условного прохода (ДУ), мм:

1 (один)
20

Комплектация ТС:

Огнетушители, шт.:
Тип:
Количество, шт.:

ОП-6, расположены в п
