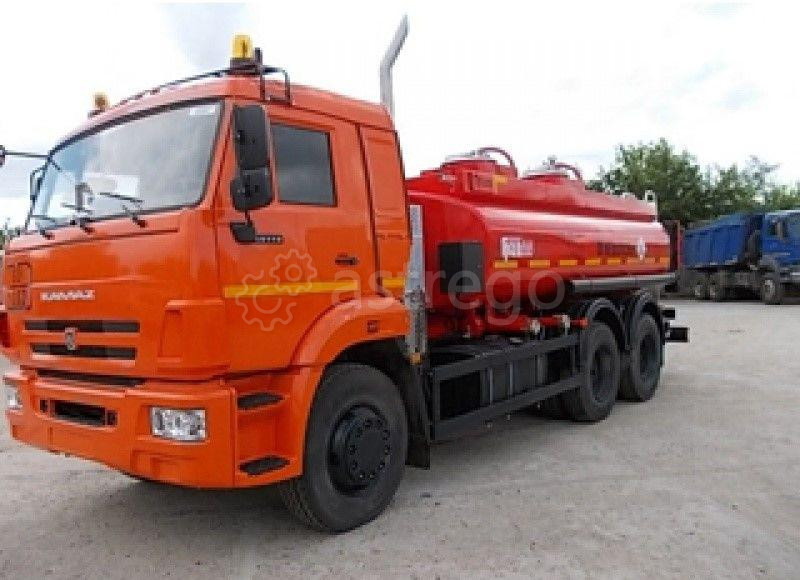

Топливозаправщик АТЗ-12 на шасси Камаз 65115, 12 куб. м

Автотопливозаправщик (АТЗ-12) предназначен для транспортирования, кратковременного хранения, заправки различной техники, кроме авиационной, отфильтрованными светлыми нефтепродуктами плотностью не более 860 кг/м3 (бензин автомобильный и (или) топливо дизельное) с учетом их выданного количества.
Конструкция АТЗ-12 обеспечивает весовую нагрузку на оси в соответствии с Постановлением Правительства РФ от 09.01.2014 N 12 (ред. от 18.05.2015) "О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам перевозки тяжеловесных грузов по автомобильным дорогам Российской Федерации" для эксплуатации на дорогах общего пользования, рассчитанных на осевую нагрузку 11,5 тонн / ось, без оформления специального разрешения.
АТЗ выпускается в климатическом исполнении У1 по ГОСТ 15150.
АТЗ выполняет следующие функции:
• транспортирование, кратковременное хранение топлива;
• наполнение цистерны сторонним насосом верхним наливом;
• наполнение цистерны собственным насосом через низ;
• перекачивание топлива собственным насосом из одного резервуара в другой, минуя цистерну, фильтр тонкой очитки, счетчик и раздаточный рукав;
• слив топлива из цистерны самотеком (через напорно-всасывающий рукав);
• слив топлива цистерны своим насосом минуя фильтр тонкой очистки, счетчик жидкости и раздаточный рукав (через напорно-всасывающий рукав);
• заправку различной техники, кроме авиационной, отфильтрованным топливом открытым способом;
• фильтрация топлива от механических примесей;
• учет выданного количества топлива в объемных единицах;
• слив топлива из отстойных зон секций цистерны.

БАЗОВОЕ ШАССИ:

Производитель:
КАМАЗ

Модель:
КАМАЗ-65115-3081-50, Е5(дв.КАМАЗ, КПП ZF)

Колесная формула:
6х4

Ошиновка задней оси:
Двускатная

Тахограф:
Наличие

Устройство ограничения скорости (УОС):
Наличие

Дистанционный выключатель массы:
Наличие, установлен в соответствии с требованиями ДОПОГ

Крылья задней оси:
Пластиковые

Крепление крыльев:
Оцинкованный регулируемый кронштейн

Брызговая защита:
Наличие

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ:

Цистерна:

Общая номинальная вместимость цистерны, л.:
12 000

Плотность светлых нефтепродуктов, т / м3, не более:
0,86

Поперечное сечение:
Чемоданного типа

Продольное сечение:
Постоянное

Боковая защита цистерны:
Наличие, в соответствии с ГОСТ Р 50913-96

Материал цистерны:
Низколегированная Сталь 09Г2С

Толщина металла, мм:
4

Крепление цистерны к надрамнику:
При помощи ложементов, сварное

Крепление надрамника к раме базового шасси:
Безстремяночное, прямое болтовое, подпружиненное

Количество отсеков, шт.:
2 (два)

Деление по отсекам, л:
Нет

Калибровка цистерны:
Наличие, предоставляется сертификат о калибровке

Внутреннее антикоррозийное покрытие цистерны:
Тип:

Нет

Налив цистерны:

Верхним способом сторонним насосом
Собственным насосом через низ

Система нижнего налива:
Нет

Система рекуперации паров:
Нет

Система ограничения налива:
Нет

Ограждение горловин от пролива нефтепродуктов (экологический короб):
Наличие

Крышки горловин:
Производитель:

Аллюминиевые,
Промприбор, г. Ливны

Устройство дыхательное:
УД-2 80 с огнепреградителем, для каждой заливной горловины.

Коммуникации:
Материал:
Диаметр условного прохода, мм:

Низколегированная Сталь 09Г2С
80

Антивибрационные компенсаторы:
Наличие

Запорное оборудование:

Донный клапан
Производитель
Тип

ООО «ЭКСПОЛЮКС НН»/SENING
Пневматический

Шаровые краны:
Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава:
Тип:
Производитель:
Диаметр условного прохода, мм.:
Количество:
Длинна каждого, м:

Композитные.
Tecnoflex.
75
2
3

Насосное оборудование:

Привод насоса:
От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос:
Марка:
Тип:
Подача насоса, м/ч, не более:
Максимальная высота самовсасывания насоса не менее, м:

1СВН-80А
Самовсасывающий, вихревой
38

6

Фильтр грубой очистки, шт.:
Тип:
Марка:

1
прямоточный
ФСП-80
установлен в гидролинии перед насосом

Узел выдачи топлива:

Расположение:

На раме шасси, справа, боковое размещение.
Внутри УВТ расположены:
- коммуникации, напорная, всасывающая;
- блок управления донными клапанами;
- блок подготовки воздуха;
- фильтр тонкой очистки;
- счетчик жидкости для выдачи через раздаточный рукав;
- раздаточный рукав;
- раздаточный пистолет;
- барабан заземления;
- кронштейн для установки раздаточного пистолета.
Нижняя часть узла выдачи топлива изготовлена герметично, оборудована сливом с внешней стороны, с шаровым краном, с патрубком на конце

Фильтр, шт.:
Тип:
Марка:

1
прямоточный
ФСП-50, установлен в гидролинии перед счетчиком

Счетчик жидкости, шт.:
Марка, тип:
Производитель:
Основная допустимая погрешность измерения (класс точности) %:
Диаметр условного прохода, мм
Давление измеряемой среды, Мпа
Расход от, м3/ч

1
ППО-40-0,6 СУ
Промприбор, г. Ливны

0,5
40
0,6
от 1,8 до 25,0

Раздаточный рукав, шт.:
Диаметр условного прохода (ДУ), мм:
Длинна, м.:
Производитель:
Укладка в технологическом отсеке:

1
25
5
Импортный
свободная

Барабан для намотки раздаточного рукава, шт.:
Привод барабана:

Нет

Кран раздаточный, шт:
Производитель:
Диаметр условного прохода (ДУ), мм:

1;
Petroll 120
25

Освещение узла выдачи топлива:
Нет

Комплектация:

Огнетушители, шт.:
Тип:

2
ОП-6, расположены в пеналах

Пеналы под огнетушители, шт.:
Количество, шт.:

Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны
2

Пеналы для напорно-всасывающих рукавов:
Количество, шт.:

Пластиковые. Установлены справа и слева по ходу движения ТС, по бокам цистерны, в нижней части, предназначены для рукавов длинной 3 метра.
2 (два)

Ящик для инструментов, шт.:
Наличие

Ящик для песка:
1, пластиковый, для массы не менее 25 кг.

Противооткатные упоры, шт.:
2, установлены на шасс
