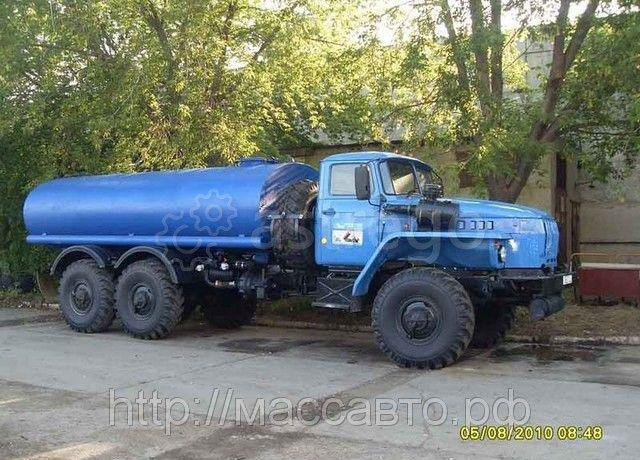

Нефтевоз АЦН-10 на шасси УРАЛ 4320

Автоцистерна АКН-10 на шасси Урал 4320 предназначена для сбора и транспортировки газового конденсата, нефтепродуктов и неагрессивных технологических жидкостей. Она рассчитана на эксплуатацию при температуре окружающей среды от -45 °С до +40 °С. Основание цистерны состоит из опор на надрамнике и служит для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы. На цистерне АКН-10 имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница. Вся электропроводка уложена в металлорукава, все электрические соединения герметичны, электроприборы выполнены во взрывобезопасном исполнении. На цистерне выполнены предупредительные знаки «Огнеопасно». Сзади автоцистерны имеется цепь походного заземления. Не менее 200 мм этой цепи должно касаться полотна дороги. Вдоль цистерны по левому и правому борту расположены пеналы, предназначенные для хранения напорно-всасывающих рукавов. Пеналы закрыты крышками, что препятствует попаданию пыли и влаги к рукавам. В состав автоцистерны входит противопожарное оборудование: порошковые огнетушители ОП-4, расположенные на заднем днище автоцистерны; ящик для песка, расположенный на коробе. Технические характеристики АКН-10 на шасси Урал 4320 Вместимость цистерны, м3 10 Наибольшая масса транспортируе-мой жидкости, т 10 Наибольшая плотность транспорти-руемой жидкости, т/м 1 Полная масса автоцистерны, кг, не более 20500 Масса снаряженной автоцистерны, кг, не более 10500 Распределение полной массы по осям, кг, не более — на переднюю ось 5390 — на заднюю тележку 15110 Время заполнения цистерны при по-мощи насоса, мин, не более 15 Время слива из цистерны, мин, не более 14 — при помощи насоса 35 — самотеком Мощность привода насоса, кВт 11 - 22 Тип привода вакуумного насоса. Характеристика насоса: механический, от двигателя шасси — производительность, не более, м3/час 132 - 240 — разряжение, МПа, не более 0,06 — рабочее давление, МПа, не более 0,04 Габаритные размеры, мм, не более — длина 8720 — ширина 2500 — высота 3690 Марка стали Ст3.сп. Сечение цистерны Чемоданной формы / Эллипс Объём цистерны 10 м./куб. Количество секций - 1 (одна). Толщина листа цистерны – 4 мм. Толщина переднего донышка – 4 мм. Толщина заднего донышка – 4 мм. Конструктивная связь цистерны с надрамником. При помощи стяжных лент. Заливная горловина цистерны оснащена Лестницей и смотровыми площадками с перилами. Цвет цистерны Оранжевый Надпись Огнеопасно
Страна производитель Россия.
Тип грузового автомобиля : Бензовоз.
