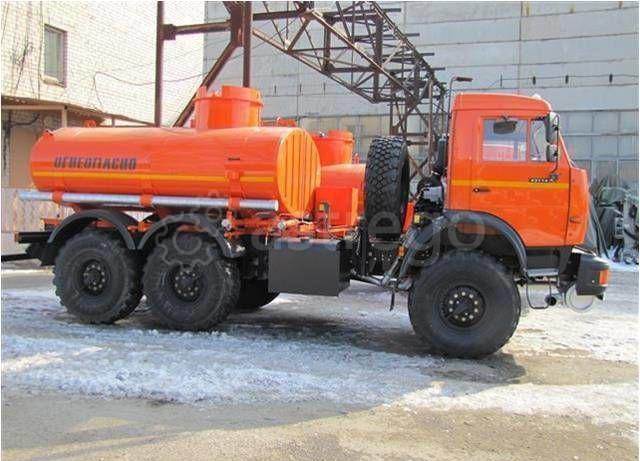

Автотопливозаправщик АТЗ-7,5 шасси Камаз 5350-3014-66 (7,5 м3)

Топливозаправщик АТЗ-7,5 на шасси Камаз 5350-3014-66. Двигатель Cummins ISB6.7E5285, КПП ZF. Объем цистерны 7,5 м3 (7500л.)Автотопливозаправщик АТЗ-7,5 на шасси Камаз 5350 предназначен для транспортирования по дорогам общего назначения, кратковременного хранения и заправки светлыми нефтепродуктами плотностью не более 0,83 т/м3 автомобилей, различных механизмов и машин.Конструкция цистерны и ее крепление:

Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
Цистерна имеет холоднокатанные донышки торосферической или полусферической формы
Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
Между цистерной и ложементами устанавливаются резиновые прокладки

На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница. Основание цистерны состоит из опор на надрамнике, соединенном с рамой шасси с помощью стремянок. Цистерна к основанию крепится с помощью поясов. Вся электропроводка уложена в металлорукава, все электрические соединения герметичны, электроприборы выполнен
Технические характеристики двигателя:

Двигатель Cummins ISB6.7E5285

Тип двигателя
Четырехтактный дизель

Количество и расположение цилиндров
6, рядное

Рабочий объём цилиндров, см3
6700

Степень сжатия
17,3

Максимальная мощность, кВт
204 (285 л.с.)

Максимальный крутящий момент, Н*м
1007

Топливо
Дизельное

КПП
ZF

Технические характеристики и комплектация АТЗ-7,5 на шасси Камаз 5350-3014-66

Номинальная вместимость цистерны, м3 (л)
7,5±0,15 (7500±150)

Количество секций
1 (одна) или 2 (две)

Сечение цистерны
Эллипс

Материал цистерны

Сталь 09Г2С.
Толщина обечайки и днищ - 4 мм.

Волнорезы

Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
Площадь волнореза составляет не менее 70% поперечного сечения цистерны
Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны

Предел допускаемой относительной погрешности вместимости цистерны, %
± 0,4

Объем горловины над указателем уровня, м3 (л), не менее
0,15 (150)

Несливаемый остаток, м3 (л), не более
0,0075 (7,5)

Рукава напорно-всасывающие
2 шт. - Ду 65, длина 4 метра, с БРС типа Camlock 2.5"

Способ укладки рукавов
Металлические оцинкованные пеналы по обеим сторонам цистерны

Донный клапан
УЗСТ ДКП-90 – 2 шт.

Дыхательный клапан
УД-1 (2 шт.) либо УД-2/80 (1 шт.)

Насосная установка

Модель

По согласованию с заказчиком, на АТЗ-7,5 может устанавливаться одна из моделей насосов:

УЗСТ СВН-80
СЦЛ-00А

Узел выдачи топлива

Оборудование

счетчик жидкости ППО-25-1,6СУ, класс точности 0,5;
кран раздаточный;
рукав антистатический РТК-25х0,25МПа (4,75 метра);
пистолет раздаточный РКТ-20.

Расположение

Между кабиной и цистерной с левой стороны по ходу движения ТС.
По желанию заказчика УВТ также может быть расположен:

за цистерной;
в отсеке сзади цистерны.

Средства безопасности

перенос глушителя выхлопа шасси;
искрогаситель - 1 шт. (сертифицированный);
защита топливных баков;
экранирование электропроводки.

Проблесковый маячок
2 шт. оранжевого цвета

Устройства заземления

катушка выносного заземления;
цепь заземления на отбойнике.

Огнетушители
ОП-6 - 2 шт. в пластиковых контейнерах

Медицинская аптечка
1 шт.

Знак аварийной остановки
1 шт.

Упор противооткатный
2 шт. с кронштейнами

Ящик для песка
1 шт. с надписью "ПЕСОК"

Ящик для кошмы
1 шт. с надписью "КОШМА"

Заднее защитное устройство (отбойник)
1 шт.

АТЗ-7,5 шасси Камаз 5350 в наличии на складе в г.Самара и на площадке завода изготовителя.
