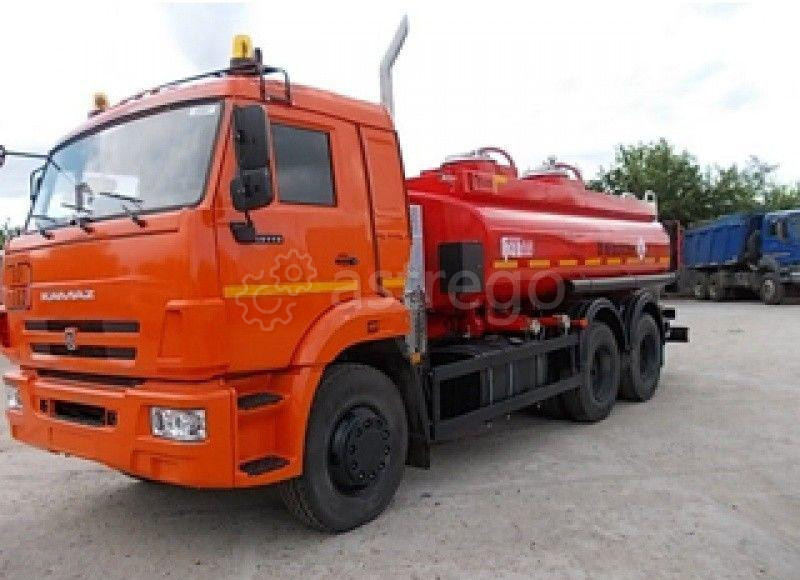

Автотопливозаправщик АТЗ-11 на шасси Камаз 65115, 11 куб. м

Автотопливозаправщик АТЗ-11 на шасси Камаз 65115 предназначен для транспортирования, кратковременного хранения и заправки различной техники светлыми нефтепродуктами плотностью до 0,83 т/мЗс одновременным измерением объема выданного топлива.

Технические характеристики АТЗ-11 на шасси Камаз 65115:

Категория
Параметр
Значение

Шасси
Модель шасси
КАМАЗ-65115

Колесная формула
66

Двигатель
Модель
КАМАЗ 740.662-280 (Евро-4)

Номинальная мощность
280 л.с.

Трансмиссия
Коробка передач
КПП-154 с делителем

Цистерна
Общая номинальная вместимость
11 000 л

Количество изолированных секций
2

Вместимость секций
5 500 л + 5 500 л

Материал
Сталь 09Г2С

Поперечное сечение
Эллиптической формы

Продольное сечение
Постоянное

Дополнительные данные

Тип топлива
Дизельное

Климатическое исполнение
Умеренный и холодный климат

Рабочая температура
-40°C до +40°C

Комплектация цистерны:

Смотровое окно на горловине цистерны – 2 шт. (по одному на каждую горловину цистерны) ·
Дыхательный клапан – 2 шт.
Экологический короб горловин секций цистерны, обеспечивающий сбор возможных проливов топлива.
Штуцер с шаровым краном и заглушкой для слива топлива из экологического короба.
Электронный сигнализатор предельного наполнения цистерны – 2 шт.
Донный клапан с пневмовключением, с возможностью управления снаружи цистерны – 2 шт.
Система нижнего налива на каждую секцию цистерны.
Средства измерения, обеспечивающие визуальный контроль вакуумметрического и избыточного давления насоса; перепад давления до и после фильтра тонкой очистки.
Металлические патрубки слива отстоя топлива из отстойных зон секций цистерны, средств фильтрации и технологического оборудования с кранами шаровыми.

Коммуникации:

Система трубопроводов, обеспечивающая выполнение функций и технологических операций АТЗ Материал системы трубопроводов: коррозионностойкая сталь 12Х18Н10Т Тип соединения: фланцевые.
Максимально допустимое давление в трубопроводе, МПа, не менее 0,4.
Запорная арматура на коммуникациях Краны шаровые (затворы дисковые), предназначенные для работы с нефтепродуктами.

Насос:

Тип – самовсасывающий, вихревой, одноступенчатый, горизонтальный.
Количество – 2 шт. (по одному на каждую секцию).
Подача насоса – 32 м3/час.
Напор насоса – 26 м.
Частота вращения – 1450 об/мин.
Вакуумметрическая высота всасывания – 6,5 м.
Мощность насоса – 7500 Вт (7,5 кВт).
Привод насоса – гидравлический.
Масса насоса – 20 кг.

Фильтр тонкой очистки:

Количество – 2 шт. (по одному на каждую секцию).
Условный проход – 40 мм.
Тонкость фильтрации – 20 мкм.
Присоединение к трубопроводу – фланцевое.
Номинальный расход фильтруемой жидкости, при вязкости жидкости до 6,0 мм2/с – 17 м3/ч.
Масса – 5,5 кг.

Счетчик жидкости для разового и суммарного учета выдаваемого при заправке топлива:

Количество – 2 шт. (по одному на каждую секцию).
Цена деления указателя отсчетного устройства суммарного учета – 1 л, разового учета – 0,1 л.
Диаметр условного прохода – 40 мм.
Масса – 20 кг.
Присоединение к трубопроводу – фланцевое.
Пределы расходов жидкости – от 5 до 25 м3/ч.
Предел допускаемой основной относительной погрешности – ± 0,25%.

Раздаточный рукав маслобензостойкий:

Количество – 2 шт. (по одному на каждую напорную линию).
Диаметр условного прохода – 38 мм.
Длина одного рукава – 5 м.
Радиус изгиба – 240 мм.

Кран раздаточный:

Количество – 2 шт. (по одному на каждый раздаточный рукав).
Условный проход – 32 мм.
Пропускная способность при вязкости до 18 сСт – 160 дм3/м.
Давление на входе в кран при пропускной способности – 0,15 МПа (1,5 кгс/см2).
Рабочее давление в кране при закрытом клапане – 0,4 МПа (4,0 кгс/см2).
Масса – 1,5 кг.

Напорно-всасывающий спиральный маслобензостойкий рукав:

Количество – 2 шт.
Рабочее давление – 0,8 МПа.
Температура работоспособности – от минус 50°С до плюс 90°С.
Диаметр условного прохода – 75 ± 1,5 мм.
Длина одного рукава – 4 м.
Армирование рукавов – БРС с обеих сторон рукавов.

Дополнительное оборудование:

Заднее защитное устройство.
Боковое защитное устройство.
Металлические крылья задней и средней оси.
Знак аварийной остановки.
Проблесковый маячок оранжевого цвета.
Дополнительное освещение в отсеке узла выдачи топлива.
Световозвращающее оборудование.
Огнетушители.
Кошма.
Ящик для песка.
Противооткатные упоры – 2 шт.
Цепь заземления.
Трос заземления со штырем на конце.
