Кран-манипулятор 514 на шасси DAYUN (4x2)

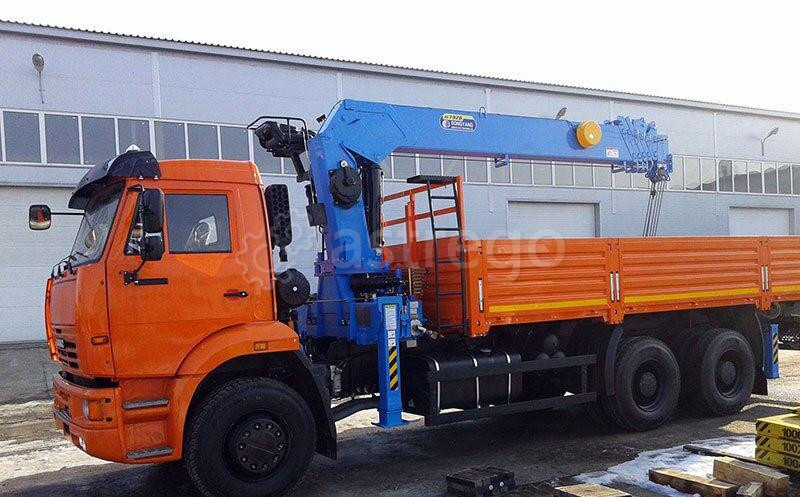

Поставляем бортовой автомобиль Камаз 65115 с КМУ Dong Yang 1956.

Машина способна провести погрузочно-разгрузочные работы, осуществить перевозку различных грузов по дорогам общего пользования, оказать помощь на строительной площадке в качестве подъемного механизма.
Установленный на бортовом автомобиле КАМАЗ-65115 манипулятор DY (Донг Янг) 1956 ACE производится в Южной Корее на заводе DY INNOVATE и имеет грузоподъемность 8 000 кг на минимальном вылете стрелы 2 м и 550 кг на максимальном вылете стрелы равном 19 м, что делает его одним из самых грузоподъемных в своем сегменте тросовых КМУ.
Для увеличения долговечности манипулятора при длительных перемещениях между рабочими площадками в конструкцию манипулятора добавлена система парковки крюковой подвески, защищающая его от динамических нагрузок при движении.
Функциональность машины может быть расширена за счет использования грузовой корзины грузоподъёмностью 250 кг. В случае необходимости может быть закреплена на оголовке стрелы. С ее помощью можно перемещать строительные грузы на различные высоты.
Дополнительно можно установить систему подсветки зоны аутригеров и систему защиты оператора КМУ от атмосферных осадков и ветра.


Технические характеристики

Модель шасси
КАМАЗ-65115

Колесная формула
6х4

Модель КМУ
DY SS1956 ACE

Грузоподъемность КМУ
8 000 кг

Длина стрелы
19 м

Технические характеристики КМУ DY SS1956 ACE

Марка шасси
КАМАЗ

Модель шасси
КАМАЗ-65115

Колесная формула
6х4

Модель двигателя
740.705-300 (Е-5) / Cummins ISB6.7E5 300 (Е-5)

Мощность двигателя
221 кВт (300 л. с.)

Тип двигателя
дизельный с турбонаддувом

Модель коробки передач
154 / ZF9

Тип коробки передач
механическая, 9 ступеней

Тип кабины
расположенная над двигателем со спальным местом

Технические характеристики КМУ DY SS1956 ACE

Количество гидравлических выдвижных секций
6 шт.

Грузовой момент
19 т

Максимальная грузоподъемность
8 000 кг

Максимальный вылет стрелы
19 м

Грузоподъемность на максимальном вылете
550 кг

Грузоподъемность (при вылете стрелы)
8 000 кг (2 м)

Грузоподъемность (при вылете стрелы)
4 050 кг (4,5 м)

Грузоподъемность (при вылете стрелы)
2 100 кг (7,4 м)

Грузоподъемность (при вылете стрелы)
1 300 кг (10,3 м)

Грузоподъемность (при вылете стрелы)
950 кг (13,2 м)

Грузоподъемность (при вылете стрелы)
700 кг (16,1 м)

Грузоподъемность (при вылете стрелы)
550 кг (19 м)

Максимальная высота подъема
21,9 м

Способ управления
Гидравлический

Угол поворота колонны
360 град.

Место управления
Верхнее (с сиденья)

Транспортное положение опор
Вверх

Способ выдвижения передних опор
Гидравлический

Способ выдвижения задних опор
Гидравлический

База передних опор
5 700 м

База задних опор
4 400 м

Объем масляного бака
120 л

Давление масла
240 кгс/ см2

Расчетная подача масла
78 л/мин

Трос
10х100 м

Вес с техническими жидкостями
3 618 кг

Рабочая температура окружающей сред
