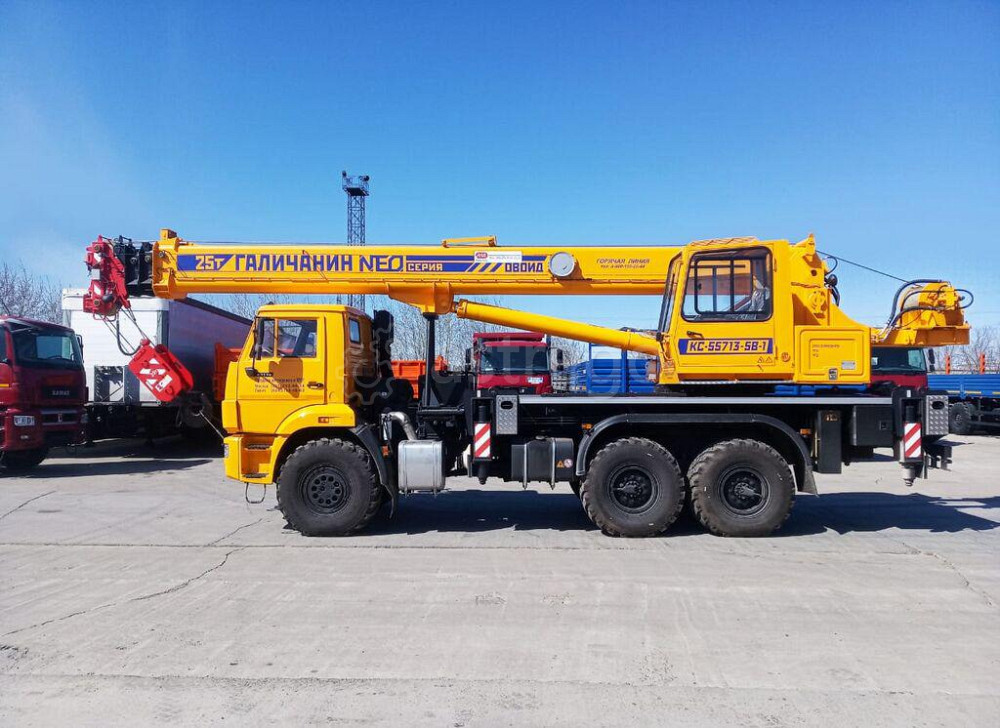

Автокран КС-55713-5В-1 Галичанин вездеход 25 т

Стрела 28 м, шасси Камаз 43118, г/п 25 т, рестайлинговая кабина.

Технические характеристики вездеходного крана КС-55713-5В

Максимальный грузовой момент, т.м 80
Грузоподъемность максимальная, т/вылет, м 25/3,2
Длина стрелы, м 9,5 – 28,0
Длина гуська, м 9
Максимальная высота подъема крюка, м
– с основной стрелой 28,3
– с основной стрелой и гуськом 9 м 37,3
Макс. глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м 25
Масса груза, при которой допускается выдвижение секций стрелы, т 6,0
Скорость подъема-опускания груза, м/мин
– номинальная (с грузом массой до 25,0 т) 6
– увеличенная (с грузом массой до 6,0 т) 12
– максимальная (кратность полиспаста 1) 40
Скорость посадки груза, м/мин не более 0,2
Частота вращения поворотной части, об/мин до 1,4
Скорость передвижения крана своим ходом, км/ч до 60
Размер опорного контура вдоль х поперек оси шасси, м
– при выдвинутых балках выносных опор 4,9 х 5,8
– при втянутых балках выносных опор 4,9 х 2,27
Масса крана в транспортном положении без гуська, т 22,35
Колесная формула базового автомобиля 6 х 6
Двигатель базового автомобиля: дизельный
– модель Камаз-740
Габариты крана в транспортном положении, м (длина х ширина х высота) 11,8 х 2,5 х 3.9
Температура эксплуатации, град. С от -40 до +40

Конкурентные преимущества:

длина стрелы 28,0 м;

Кран стреловой автомобильный КС-55713-5В грузоподъемностью 25 тонн монтируется на вездеходных шасси автомобилей КамАЗ-43118. Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью, и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. В совокупности с принципиально новой системой телескопирования секции стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секции длина стрелы составляет 28 м, за счет чего обеспечивается
