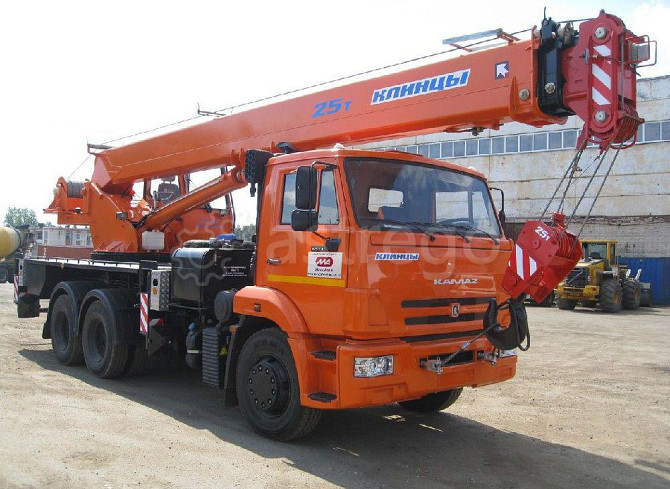

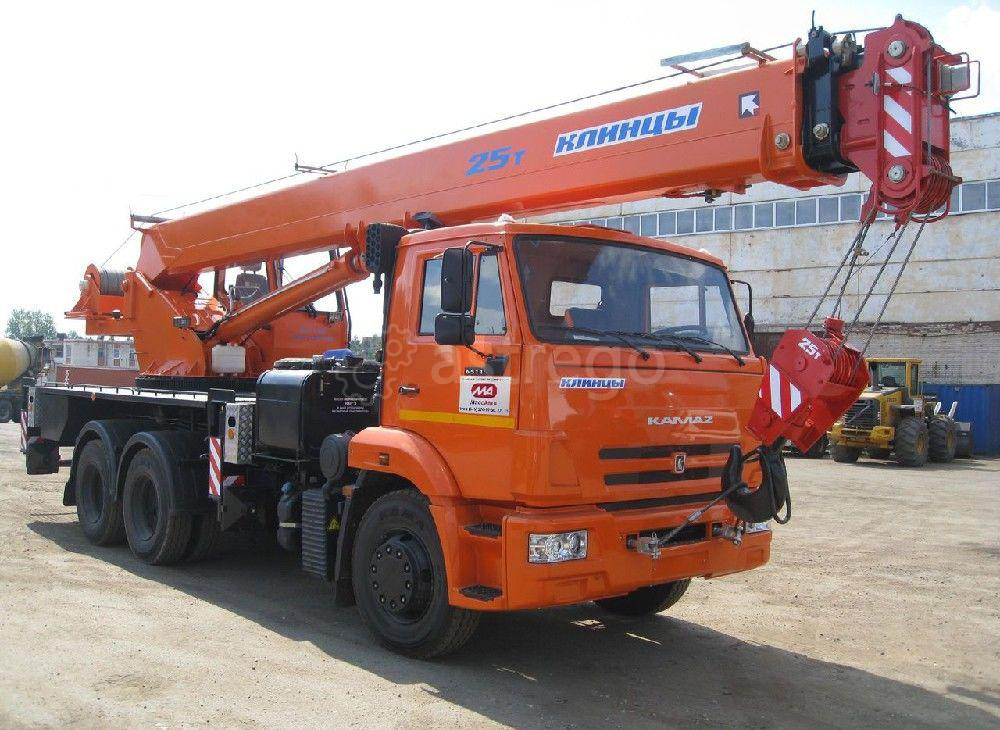

Автокран Клинцы 25 т на шасси Камаз 65115

Кран стреловой автомобильный КС-55713-1К-1

Автокран клинцы 25 тонн (КС-55713-1К-1) монтируется на шасси автомобиля КамАЗ-65115. Возможна установка на автомобильное шасси тахографа и системы ГЛОНАСС.

Неизменно пользуется особой популярностью среди потребителей автокранов автокран клинцы 25 тонн. Большой опорный контур (4,9 х 5,8), дополнительная комплектация гуськом с изменяемой геометрией наклона, надежное шасси, круговая зона работы, пять режимов работы, возможность работы в стесненных условиях — все это делает данную модель функциональной, высокопроизводительной и как следствие самой востребованной на рынке. Уникален по своим грузовысотным характеристикам и является единственной моделью среди выпускаемых производителями 25-ти тонных автокранов с круговой зоной работы.

Геометрические параметры крана

База, м 3,69+1,32

Колея, м :

– передних колёс 2,05

– задних колёс (между серединами двойных скатов) 1,89

Nип опор выдвижные

База выносных опор, м 4,9

Размер опорного контура вдоль х поперёк оси шасси, м

при выдвинутых балках выдвижных опор 4,9 х 5,8
при втянутых балках выдвижных опор 4,9 х 2,27

Задний габарит, м 3,015

Радиус поворота (по габариту основной стрелы), м 10

Габаритные размеры крана в транспортном положении ,м

длина х ширина х высота 11,06х2,5х3,64

Преодолеваемый краном подъём, % (градусы):

своим ходом 25 (14)
на буксире 18 (10)

Способ управления:

механизмами поворотной рамы гидравлический
выносными опорами гидравлический
механизмом передвижения (шасси) механический

Масса крана в транспортном положении, т (включая 3-х человек в кабине водителя, комплект ЗИПа) Допустимое отклонение ± 1,5%

кран с основной стрелой 21,10
кран с основной стрелой и гуськом 21,55

Масса основных сборочных частей крана, т:

крановой установки 12,85
противовес 0,4
стрела 3,65
гусёк 0,45

Распределение нагрузки по осям в транспортном положении, кН (тс) Допустимое отклонение ± 1,5%:

передняя ось
кран с основной стрелой 51,45 (5,25)
кран с основной стрелой и гуськом 54,39 (5,55)
задняя тележка
кран с основной стрелой 155,33 (15,85)
кран с основной стрелой и гуськом 156,8 (16,00)

Максимальная нагрузка на выносную опору, т 25,8

Контрольный расход топлива в крановом режиме, л/ч, не более 13

Заправочные ёмкости:

Гидросистема (в том числе гидробак), л 385 (240)
Топливный бак отопителя, л 5

Картер механизма поворота, л 5

Редуктор грузовой лебёдки, л 11

Температура эксплуатации, град. от -40° до +40°

Общая характеристика шасси

Тип шасси КамАЗ – 65115

Осевая формула 1-2

Колесная формула привода и управления 6 х 4

Тип трансмиссии гидромеханическая

Система управления поворотом колес через гидроусилитель руля

Система торможения:

основная – пневматическая, с раздельным приводом тормозов передних и задних колес
вспомогательная – моторный тормоз- замедлитель с двумя заслонками в системе выпуска отработавших газов
стояночная – пневматическая

Тип дви
