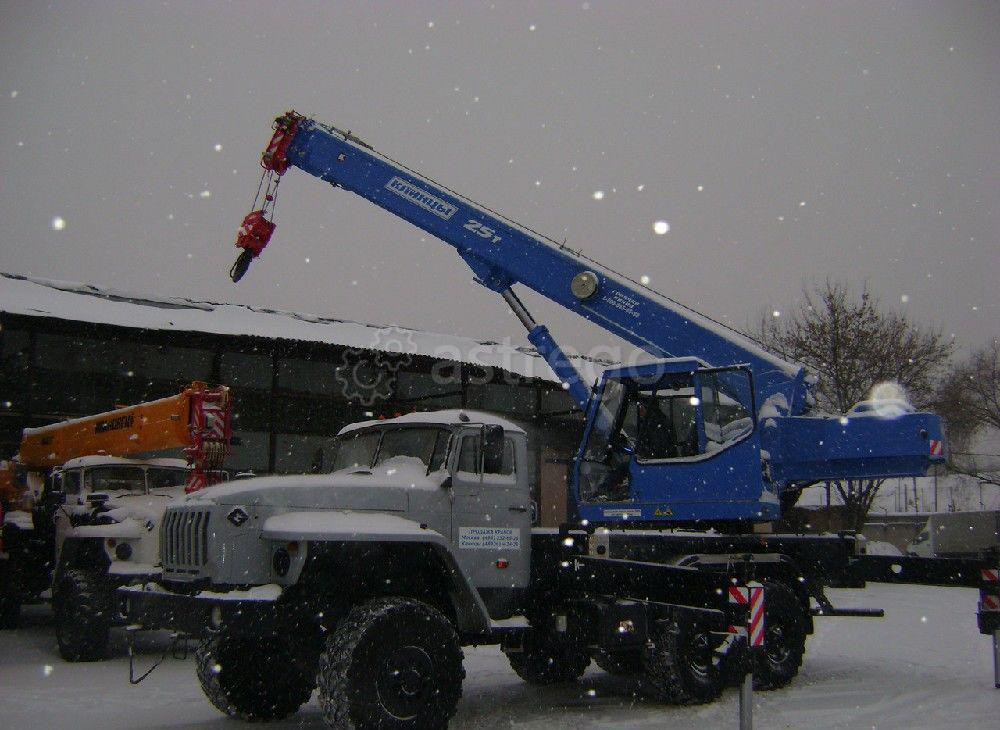

Автокран Клинцы 25 т КС-55713-3К-1 на шасси УРАЛ

Крановая установка грузоподъемностью 25 тонн (КС 55713 3) смонтирована на трехосном шасси автомобиля-вездехода Урал-5557 оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов.
Маневренность и устойчивость при перемещении достигнуты за счет применения короткобазового шасси УРАЛ 5557 высокой проходимости, превосходящего параметры шасси УРАЛ 4320.

Стрела и система телескопирования
Трехсекционная телескопическая стрела длиной 9—21м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке КС 55713 3 позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Технические характеристики

Характеристика

Значение

Грузоподъёмность миди максимальная, т

25,0

Грузоподъёмность миди при максимальном вылете, т

6,6

Максимальный грузовой момент, кНм (тм)

80,0 (784,0)

Высота подъёма максимальная, м

9,8-21,6

Высота подъёма при максимальном вылете, м

3,0

Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м

13,0

Вылет при максимальной грузоподъёмности, м

3,2

Вылет, максимальный, м

- а) «проектный» (без нагрузки)

7,45

- б) «рабочий» (с грузом на крюке)

7,5

Вылет минимальный, м

2,0

Максимальная масса груза, с которой допускается телескопирование стрелы, т:

6,0

Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т:

4,5

База, м

3,8+1,4

Колея, м:

- передних колёс

2,01

- задних колёс

2,01

База выносных опор, м

4,9

Расстояние между выносными опорами, м:

5,8

Задний габарит, м

3,10

Радиус поворота, м

13,1

Габаритные размеры крана (длина х ширина х высота), м

11,06х2,5х3,9

Скорости передвижения:

- крана транспортная (своим ходом), м/с (км/ч)

1,4 – 13,9 (5-50)

- крана транспортная на буксире, м/с (км/ч)

1,4 – 11,1 (5-40)

- крана с гуськом транспортная (своим ходом), м/с (км/ч)

1,4 – 11,1 (5-40)

Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин),

0,25 (15)

Скорость механизма поворота (частота вращения), рад/с (об/мин):

- наименьшая, не более

0,021 (0,2)

- наибольшая, с грузом, не менее

0,100 (0,96)

- наибольшая с гуськом и грузом, не более

0,078 (0,75)

Угол поворота, рад (градусы)

6,28 (360)

Масса крана и его основных частей, т:

- конструктивная масса крана в транспортном положении

20,15

- масса противовеса

0,5

- масса стрелы

3,2

- масса крановой установки

12,5

- масса гуська

0,45

КС 55713 3 можно приобрести в лизинг и кредит.
Производитель: Клинцовский автокрановый завод, Страна производитель Россия.
