Автокран Клинцы 16 тонн Камаз

Автокран Клинцы 16 тонн Камаз

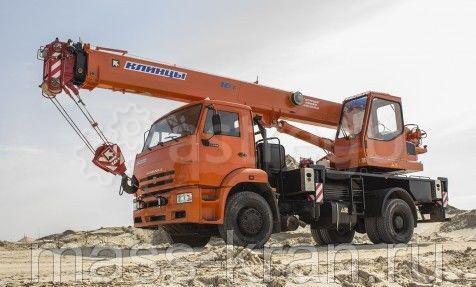

Автокран Клинцы КС-35719-1-02 грузоподъемностью 16 тонн установлен на шасси автомобиля КАМАЗ 43253. Относительно малые габариты делают его весьма маневренным и удобным для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.
Привод исполнительных механизмов
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Стрела и система телескопирования
Трехсекционная телескопическая стрела длиной 8—18 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.
Технические характеристики автомобильного крана КС-35719-1-02

Грузоподъемность, т
16

Шасси
КАМАЗ-43253

Длина стрелы, м
18

Грузоподъёмность миди максимальная, т
16

Грузоподъёмность миди при максимальном вылете, т
4,5

Максимальный грузовой момент, кНм (тм)
512 (51,2)

Высота подъёма максимальная, м
8,7-18,4

Высота подъёма при максимальном вылете, м
2,8

Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м
11

Вылет при максимальной грузоподъёмности, м
3,2

Вылет, максимальный, м

- а) «проектный» (без нагрузки)
6,95

- б) «рабочий» (с грузом на крюке)
7,0

Вылет минимальный, м
2,6

Максимальная масса груза, с которой допускается телескопирование стрелы, т
2,5

Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т
6

База, м
4,2

Колея, м

- передних колёс
2,03

- задних колёс (между серединами двойных скатов)
1,89

База выносных опор, м
4,3

Расстояние между выносными опорами, м
5,2

Задний габарит, м
2,75

Радиус поворота, м
10

Габаритные размеры крана (длина х ширина х высота), м
10,0х2,5х3,85

Скорости передвижения

- крана транспортная (своим ходом), м/с (км/ч)
1,4-15,3 (5-55)

- крана транспортная на буксире, м/с (км/ч)
1,4-11,1 (5-40)

Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин),
0,25 (15)

Скорость механизма поворота (частота вращения), рад/с (об/мин)

- наименьшая, не более
0,042 (0,4)

- наибольшая, с грузом, не менее
0,262 (2,5)

Угол поворота,
