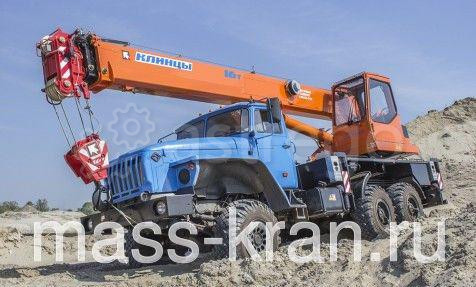

Автокран Клинцы 16 т Урал

Описание автокрана Клинцы 16 тонн на шасси Урал.

Автомобильный кран КС-35719-3-02 грузоподъемностью 16 тонн смонтирован на трехосном вездеходном шасси УРАЛ 5557, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов. Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины.

Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими дорогами, где условия полного бездорожья являются нормой жизни, в том числе на строительстве нефте- и газопроводов, разработках месторождений.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 8—18м обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.

Дополнительная комплектация расширяет спектр возможностей

Возможна установка по заказу системы ГЛОНАС и тахографа. Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Технические характеристики автомобильного крана КС-35719-3-02

Грузоподъемность, т
16

Шасси
Урал-5557

Длина стрелы, м
18

Грузоподъёмность миди максимальная, т
16

Грузоподъёмность миди при максимальном вылете, т
4,8

Максимальный грузовой момент, кНм (тм)
512 (51,2)

Высота подъёма максимальная, м
8,7-18,4

Высота подъёма при максимальном вылете, м
2,8

Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м
11

Вылет при максимальной грузоподъёмности, м
3,2

Вылет, максимальный, м

- а) «проектный» (без нагрузки)
6,95

- б) «рабочий» (с грузом на крюке)
7,0

Вылет минимальный, м
2,6

Максимальная масса груза, с которой допускается телескопирование стрелы, т
2,5

Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т
6

База, м
3,8+1,4

Колея, м

- передних колёс
2,01

- задних колёс
2,01

База выносных опор, м
4,3

Расстояние между выносными опорами, м
5,2

Задний габарит, м
2,75

Радиус поворота, м
11,4

Габаритные размеры крана (длина х ширина х высота), м
10,0х2,5х3,68

Скорости передвижения

- крана транспортная (своим ходом), м/с (км/ч)
1,4-16,7 (5-60)

- крана транспортная на б
