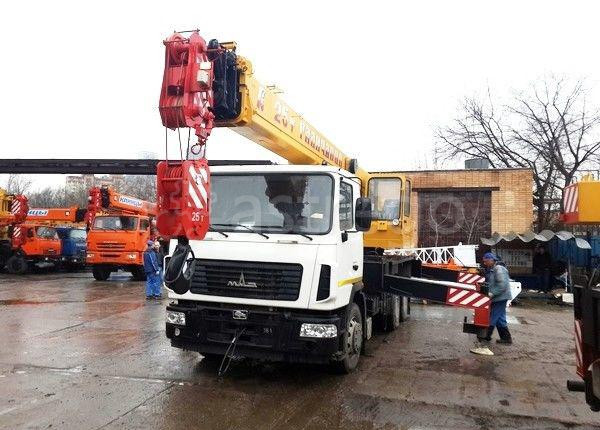

Автокран 25 т Галичанин МАЗ 28 м стрела

Кран стреловой автомобильный КС-55713-6В грузоподъемностью 25 тонн монтируется на шасси автомобиля МАЗ-6312. Возможна дополнительная установка тахографа и системы ГЛОНАСС.

Технические характеристики КС-55713-6В

Максимальный грузовой момент, т.м
80

Грузоподъемность максимальная, т/вылет, м
25/3,2

Длина стрелы, м
9,5 - 28,0

Длина гуська, м
9

Максимальная высота подъема крюка, м

- с основной стрелой 28,0 м
28,3

- с основной стрелой 28,0 м и гуськом 9 м
37,3

Макс. глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м
25

Масса груза, при которой допускается выдвижение секций стрелы, т
6

Скорость подъема-опускания груза, м/мин

- номинальная (с грузом массой до 25,0 т)
6

- увеличенная (с грузом массой до 6,0 т)
12

- максимальная (кратность полиспаста 1)
40

Скорость посадки груза, м/мин
не более 0,2

Частота вращения поворотной части, об/мин
до 1,4

Скорость передвижения крана своим ходом, км/ч
до 60

Размер опорного контура вдоль х поперек оси шасси, м

- при выдвинутых балках выносных опор
4,9 х 5,8

- при втянутых балках выносных опор
4,9 х 2,27

Масса крана в транспортном положении, т
24

Колесная формула базового автомобиля
6 х 4

Двигатель базового автомобиля:
дизельный

- модель
ЯМЗ-5361

- мощность, кВт
198

Габариты крана в транспортном положении, м (длина х ширина х высота)
11,8 х 2,5 х 3,95

Температура эксплуатации, град. С
от -40 до +40

Мощное трехосное шасси обладает отличной маневренностью, легкостью управления и позволяет использовать кран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе.

Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства среди аналогичных моделей 25 тонных кранов. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтирован
