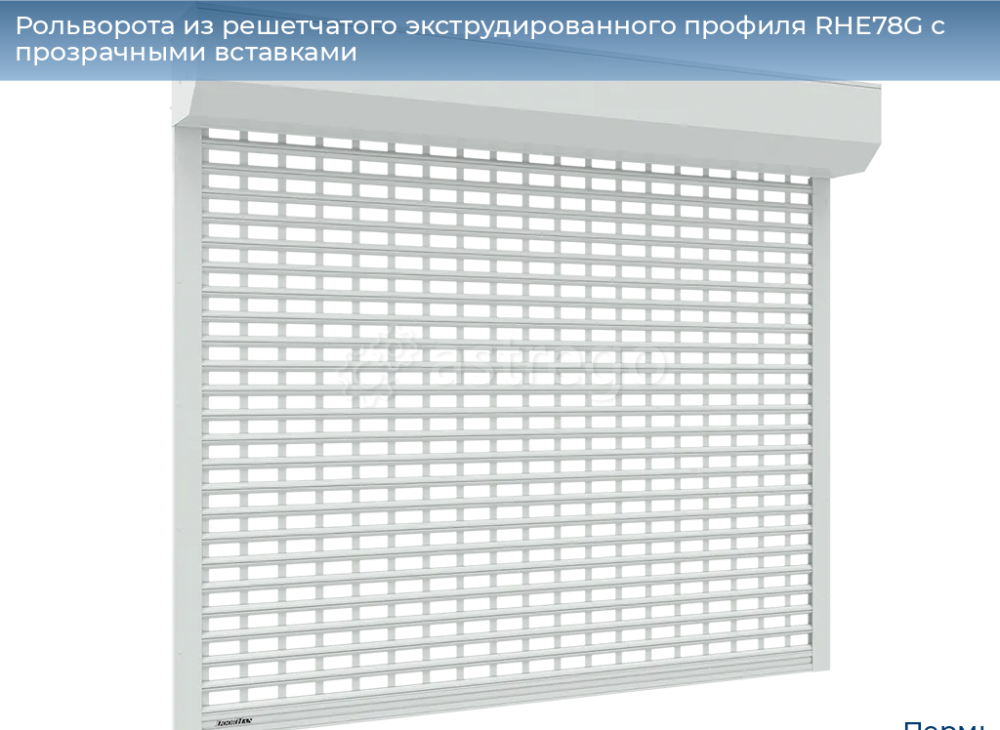

Рольворота из решетчатого экструдированного профиля RHE78G с прозрачными вставками

Дизайн

Тип панели: RHE78G

Цвет панели

Белый
Коричневый
Серый

Бежевый
Серебристый

Комплектация

Базовая

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнением. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, установленных на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Внутривальный электропривод.
Коробка с комплектацией.

Дополнительная

Выключатель клавишный SWB.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Технические характеристики

Наименование
Значение

Профиль экструдированный решетчатый RHE78G

Материал
Алюминий

Вес профиля, кг/(п/м)
0,571

Вес профиля, кг/м
7,42

Количество ламелей на 1 м высоты полотна, шт.
13

Максимальная ширина полотна, м
5,5

Максимальная площадь полотна, м
15

Конструкция

1. Крышка боковая RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS32
3. Ролик направляющий RU77 (RV77)
4. Подшипник BS32
5. Капсула универсальная KPU102
6. Вал октагональный RV102
8. Короб защитный RB300, RSK330, RB375
9. Электропривод внутривальный

12. Пластина крепления привода BU100K
13. Направляющий профиль RG83MS, RG90MS, RG100
14. Заглушка PB14
15. Замок боковой SLE78
16. Профиль концевой RA77EM, RA77KN
17. Профиль (полотно) RHE78G
18. Выключатель с ключом SWM, SWK
19. Выключатель клавишный SWB, SWH

Подготовка объекта

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности

стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили — по обеим сторонам от него. Закрытие рольставни при это полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открывать в сторону, противоположную его установке.

Инстуркции

Инструкция по монтажу рольставен и рольворот
Инструкция по эксплуатации рольставен и гарантийный талон
Сервисная книжка по роллетным системам
