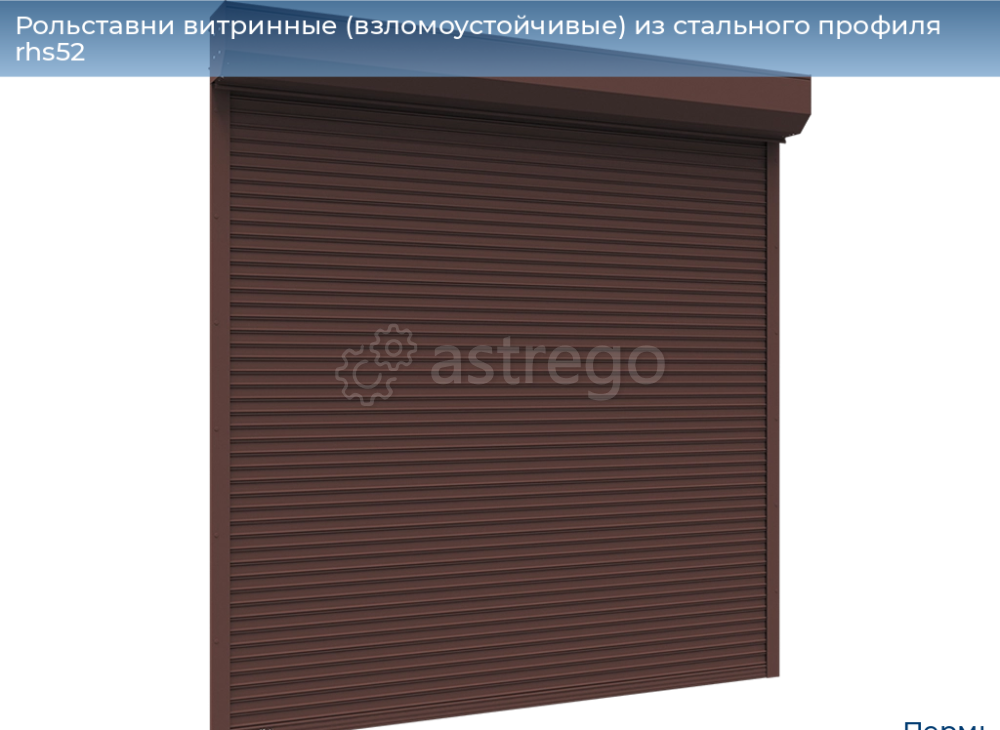

Рольставни витринные взломоустойчивые из стального профиля RHS52

Взломоустойчивые витринные рольставни DoorHan-Пермь из стального профиля RHS52 обладают повышенной жесткостью и стойкостью к взлому.
Рулонные жалюзи изготовлены из оцинкованной стали толщиной 0,6мм.
Комплект включает усиленные направляющие.
Модель устанавливается в оконных и дверных проемах шириной до 4м и высотой до 5м.
Рольставни витринные Дорхан обеспечат защиту от проникновения, ультрафиолета, атмосферных воздействий, пыли.
Стальные рольставни помогут повысить безопасность в ювелирных, антикварных магазинах и других охраняемых объектах в Перми и области.

Таблица размеро5

Параметр
Показатель

Высота проема, мм
500–5000

Ширина проема, мм
500–4000

Максимальная площадь полотна, м
14

Притолока, мм
От 165 (накладной монтаж)

Пристенки, мм
От 65 (накладной монтаж)

Как замерить проем?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.

Цвета

Белый
Коричневый
Серый

Бежевый
Неокрашенный (оцинкованный)

Комплектация

Дополнительная

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя. GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
Пульт Т5 для управления патью роллетами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, стостоящие из инфракрастного передатчика и приемника.

Конструкция

1. Крышка боковая RK165, RK180, RK205, RK250, RSK300
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU65
3а. Ролик направляющий RU77
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RBN165, RBN180, RBN205, RBN250, RBN300

10. Замок автоматический RS160
11. Электропривод внутривальный
12. Пластина крепления привода BU100K
13. Направляющий профиль RG65BS, RG70BS
14. Заглушка PB14
15. Замок боковой SL52
16. Профиль концевой RA50EM
17. Профиль (полотно) RHS52
18. Выключатель с ключом SWM, SWK
19. Выключатель клавишный SWB, SWH

Подготовка объекта

Монтаж

Инструкция по монтажу hольставни витринные (взломоустойчивые) из стального профиля RHS52
