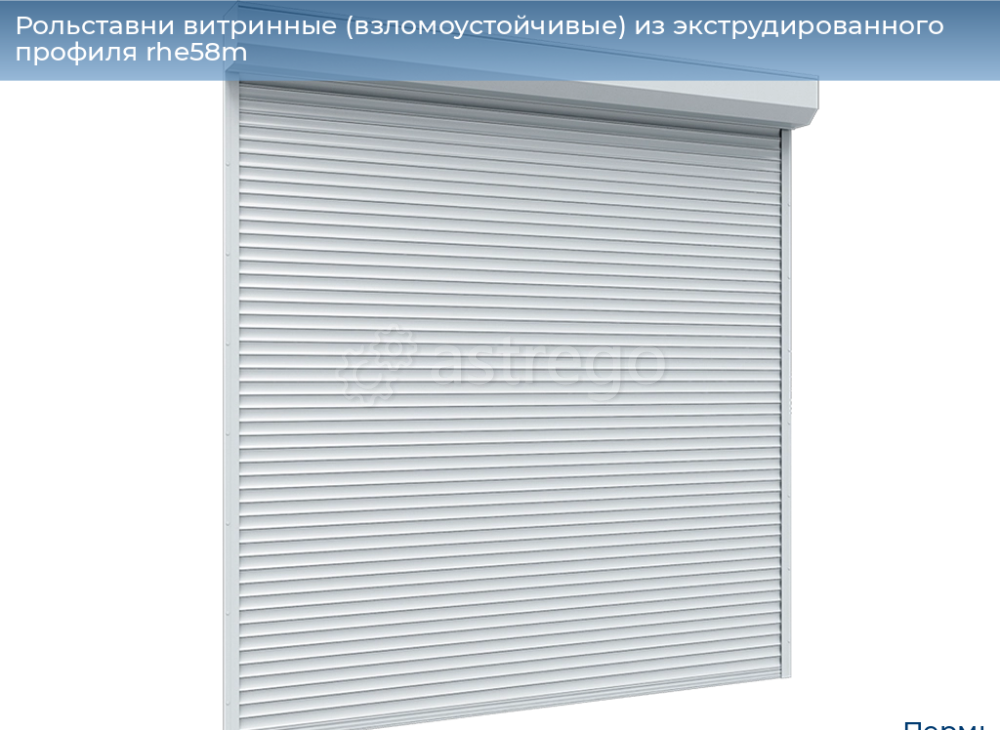

Рольставни витринные взломоустойчивые из экструдированного профиля RHE58M

Рольставни витринные (взломоустойчивые) DoorHan-Пермь из экструдированного профиля RH58M обладают высокой прочностью к взлому.
Жалюзи предназначены для установки в проемах высотой и шириной до 5м на охраняемых объектах.
Экструдированные профили из алюминия обеспечивают надежную защиту объектов от незаконного проникновения и внешних атмосферных воздействий.
ДорХан-Пермь рекомендует устанавливать витриные рольставни в ювелирных салонах, антикварных магазинах, развлекательных центрах в Перми и области.

Таблица размеро5

Параметр
Показатель

Высота проема, мм
500–5000

Ширина проема, мм
500–5000

Максимальная площадь полотна, м
14

Притолока, мм
От 180 (накладной монтаж)

Пристенки, мм
От 65 (накладной монтаж)

Как замерить проем?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.

Цвета

Белый
Коричневый
Серый

Бежевый
Зеленый
Синий

Бордовый
Серебристый
Антрацит муар

Комплектация

Дополнительная

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя. GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
Пульт Т5 для управления патью роллетами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, стостоящие из инфракрастного передатчика и приемника.

Конструкция

1. Крышка боковая RK180, RK205, RB230, RK250, RK250S, RK300, RSK300, RK375
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU65
3а. Ролик направляющий RU77 (RV77)
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RB180, RB205, RSK230, RB250, RB300, RB375

10. Замок автоматический RM2, RM3
11. Электропривод внутривальный
12. Пластина крепления привода BU100K
13. Направляющий профиль RG65MS, RG65S, RG70MS, RG70S
14. Заглушка PB14
15. Замок боковой SLE58M
16. Профиль концевой RA50EM, RA58KN
17. Профиль (полотно) RHE58M
18. Выключатель с ключом SWM, SWK
19. Выключатель клавишный SWB, SWH

Подготовка объекта

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности

стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

Инструкция по монтажу рольставень витринных (взломоустойчивых) из экструдированного профиля RHE58M
