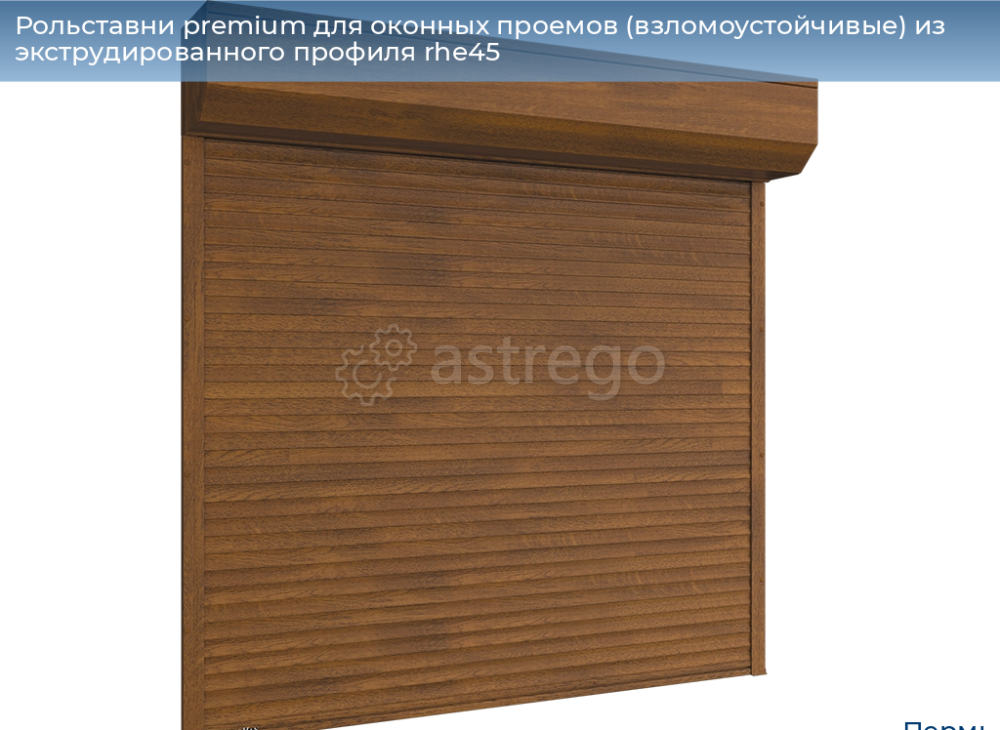

Рольставни Premium для оконных проемов (взломоустойчивые) из экструдированного профиля RHE45

Антивандальные рольставни DoorHan-Пермь PREMIUM на наружные окна предназначены для защиты оконных проемов от солнечных лучей, ветра, осадков, взлома.
Профили рулонных жалюзи изготовлены из качественной полимерной пены.
Изделия доступны в 9 стандартных оттенках и с отделкой “под дерево”.
Антивандальные рольставни ДорХан обеспечат сохранение тепловой энергии в помещениях дома в Перми и области.
Рольставни ДорХан комплектуются в Перми ручным или автоматическим приводом.
При необходимости дистанционного управления одной или группой роллет возможно дополнение блоком SMARTROLL и пультами DoorHan.

Таблица размеров

Параметр
Показатель

Высота проема, мм
500–3000

Ширина проема, мм
500–3000

Максимальная площадь полотна, м
9

Притолока, мм
От 165 (накладной монтаж)

Пристенки, мм
От 53 (накладной монтаж)

Как замерить проем?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.

Цвета

Golden Oak
Dark Oak

Комплектация

Базовая

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнением. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, установленных на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Ручной или автоматический привод.
Коробка с комплектацией.

Дополнительная

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя. GC4 — для управления четырьмя приводами.

Конструкция

1. Крышка боковая RK165, RK180, RK205
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU45
4. Подшипник BR28, BR42
5. Капсула универсальная KP40, KP60, KPU60, KPU70
6. Вал октагональный RV40, RV60-1, RV60, RV70
7. Кольцо ригельное RD40, RD60, RD70
8. Короб защитный RB165, RB180, RB205
9. Замок автоматический RM2, RM3

10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG53MS, RG62BS
13. Заглушка PB14
14. Замок боковой SLE45
15. Профиль концевой RA45EN, RA45KN
16. Профиль (полотно) RHE45
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH

Подготовка объекта

Монтаж

Инструкция по монтажу рольставни Premium для оконных проемов (взломоустойчивые) из экструдированного профиля RHE45
