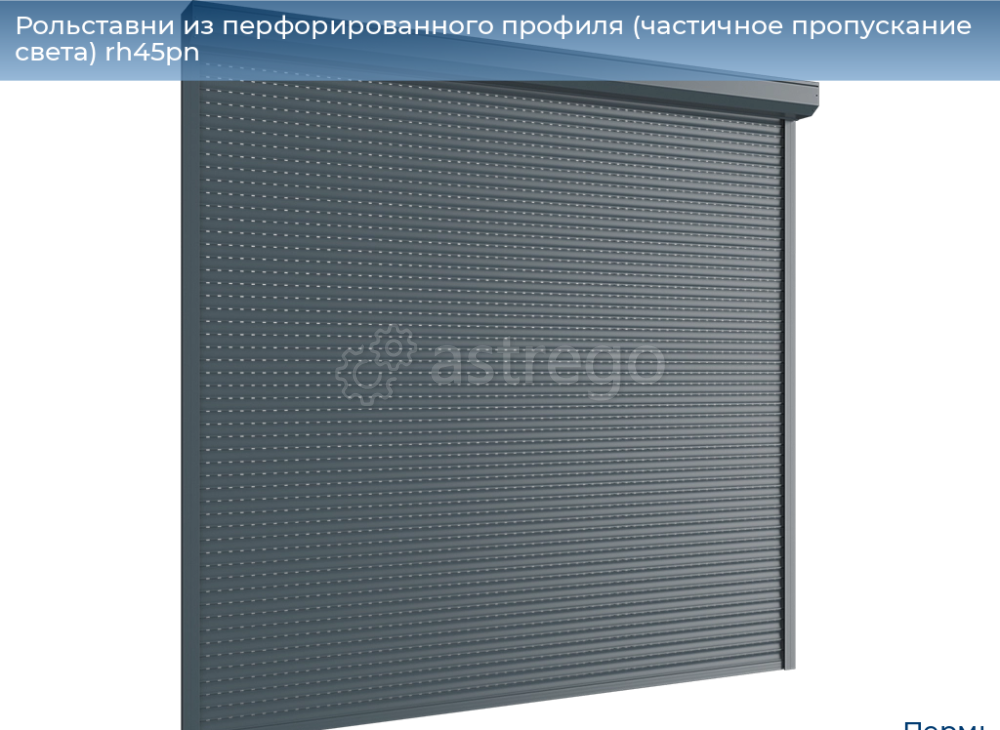

Рольставни из перфорированного профиля (частичное пропускание света) RH45PN

Перфорированные рольставни DoorHan-Пермь предназначены для защиты проемов на объектах с повышенными требованиями к безопасности.
Рулонные жалюзи изготовлены из экструдированных профилей высокой прочности.
Рольставни с отделкой “под дерево” поддержат любое фасадное решение в Перми.
Полотно и комплектующие оформлены в два цвета: “золотой дуб” и “темный дуб”.
Перфорированные рольставни ДорХан на окна предусматривают заполнение проемов высотой и шириной до 3м.
Рулонные жалюзи с увеличенной толщиной стенки профилей обеспечат защиту от взлома и атмосферных воздействий гражданских объектов в Перми и области.

Таблица размеров

Параметр
Показатель

Высота проема, мм
500–5500

Ширина проема, мм
500–3050

Максимальная площадь полотна, м
7

Притолока, мм
От 125 (накладной монтаж)

Пристенки, мм
От 53 (накладной монтаж)

Как замерить проем?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение.

Цвета

Белый
Коричневый
Серый

Бежевый
Серебристый
Антрацит муар

Комплектация

Базовая

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнением. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, установленных на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Ручной или автоматический привод.
Коробка с комплектацией.

Дополнительная

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя. GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Конструкция

1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
2. Суппорт подшипника BS100
3. Направляющее устройство RU45
4. Подшипник BR28
5. Капсула универсальная KP40, KP60, KPU6
6. Вал октагональный RV40, RV60, RV60-1
7. Кольцо ригельное RD40, RD60
8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
9. Замок автоматический RM1

10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG52M, RG53MS, RG62BS, RG64
13. Заглушка PB14
14. Замок боковой SL45M, SLA45
15. Профиль концевой RA45EN, RA45KN
16. Профиль (полотно) RH45PN
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH

Подготовка объекта

Монтаж

Инструкция по монтажу hольставни из перфорированного профиля (частичное пропускание света) RH45PN
