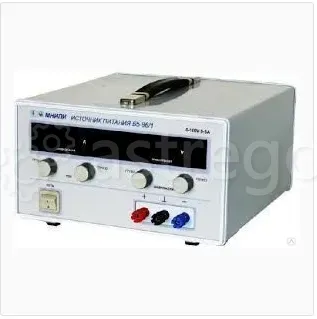

Б5-76/1 Лабораторный Источник Питания Постоянного тока (Б 5-76/1)

Б5-76/1 ― лабораторный источник питания постоянного тока (Б 5-76/1)

Класс: AC/DC Назначение: лабораторный Исполнение: настольный Тип: импульсный Макс. выходное напряжение, В 60 Максимальный ток нагрузки, А 10 Количество каналов:

Б5-76/1 ― лабораторный источник питания постоянного тока (Б 5-76/1)
Класс: AC/DC
Назначение: лабораторный
Исполнение: настольный
Тип: импульсный
Макс. выходное напряжение, В 60
Максимальный ток нагрузки, А 10
Количество каналов: 1
Выходное напряжение: регулируемое
Производитель Россия

Внесен в Госреестр РФ

Б5-76/1 – источник питания постоянного тока лабораторный
Назначение и особенности источника питания Б576/1

Источники постоянного тока Б5-76-1 предназначены для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением до 60 В и током до 10А общей выходной мощностью 300 Вт.

По условиям эксплуатации источники постоянного тока Б576 1 удовлетворяют требованиям, установленным для приборов группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 град.С до плюс 40 град.С.

Источники постоянного тока Б5-76/1 выполнены по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.

Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода источника постоянного тока. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления источника постоянного тока.

Режим стабилизации, в котором находится источник постоянного тока, индицируется светодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи.

Защита источника постоянного тока от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита источника от превышения максимальной мощности осуществляется путем ограничения напряжения и индицируется светодиодом на передней панели.

Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы источника постоянного тока.
Технические характеристики источника питания Б5-76/1
Общие данные
Пределы установки выходного напряжения 0… 60 В
Диапазон установки значений выходного стабилизированного
тока 0,2… 10 А
Максимальная выходная мощность Не менее 300 Вт
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения: ± 200 мВ
выходного тока: ± 60 мА
Погрешность индикации, установленного ограничения напряжения Не более 300 мВ
Погрешность индикации установленного ограничения тока Не более 200 мА
Нестабильность выходного напряжения в режиме стабилизации напряжения при изменении напряжения питающей сети на ±10% от номинального значения: не более ± 5мВ
при изменении тока нагрузки от 0.9 максимального значения до нуля: не более ± 10мВ
при изменении температуры окружающего воздуха на ±10°С: не более ± 50мВ
Пределы нестабильности выходного тока прибора в режиме стабилизации тока при изменении напряжения питающей сети на ±10% от номинального значения: не более ±5 м;
при изменении напряжения на нагрузке от 0.9 максимального значения до нуля: не более ±10 м
при изменении температуры окружающего воздуха на ±10°С: не более ±100 мА
Пульсации выходного напряжения в режиме стабилизации напряжения:
эфф. значения Не более 1 мВ
Пульсации выходного тока в режиме стабилизации тока, (эфф.значения) Не более 1 мА
Пульсации выходного тока источника постоянного тока в режиме стабилизации тока эффективного значения Не более 5 мА
Потребляемая мощность Не более 500 ВА
Габаритные размеры 133 х 240 х 340 мм
Масса 5,5 кг
