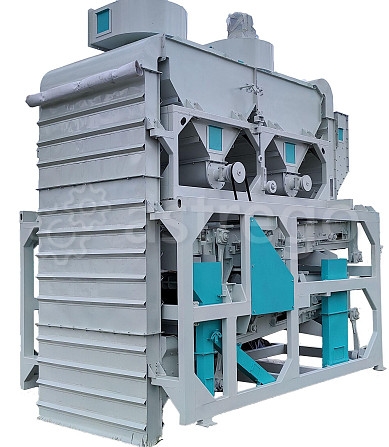

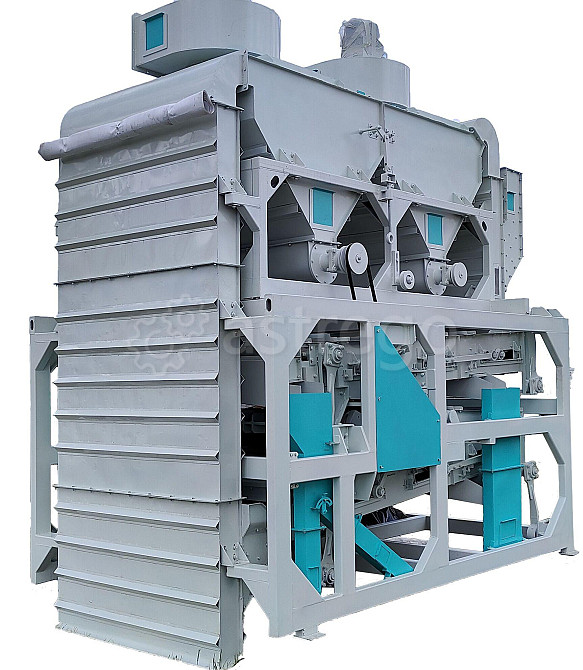

Машина предварительной очистки зерна ЗМ-120-Ф5 Агромаш 120 т/ч

Зерноочистительная машина ЗМ-120-Ф5 является сельскохозяйственной зерноочистительной машиной.

Это означает что:

машина способна очищать товарное зерно и семена;
машина может очищать любое зерно, поступающее с поля от уборочных комбайнов (т.е. повышенной засоренности и влажности) и при этом, выделять зерновые отходы в виде отдельной фракции.

В обозначении машины буквы и цифры означают:

120 - производительность машины в режиме товарной очистки;
Ф - форсированная;
5 - пятого поколения.

Машина имеет уникальное, не имеющее аналогов, объединение в себе четырех сепараторов:

1-й сепаратор (считая по ходу движения зерна) - это воздушный сепаратор, который очищает зерно от легких примесей для того чтобы облегчить работу решет;

2-й сепаратор - это решетный сепаратор, сортирующий зерно по размерам;

3-й сепаратор - это воздушный сепаратор, очищающий зерно после решет от остатков легких примесей и сортирующий зерно по парусности на легковесное и тяжеловесное зерно;

4-й сепаратор - это воздушный сепаратор, встроенный во вторую осадочную камеру и предназначенный для очистки легковесного зерна или зерновых отходов, выделенных вторым воздушным каналом, от легких примесей.

Устройство и принцип действия машины.

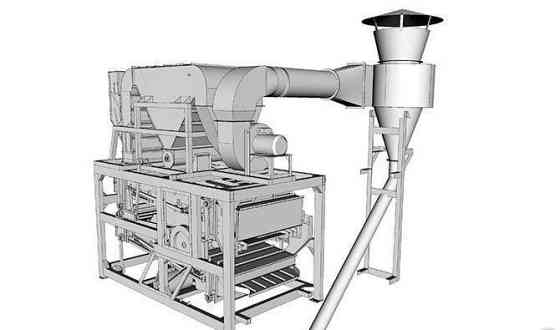

Рис. 1. Общий вид машины ЗМ-120-Ф6 с системой очистки воздуха: 1 - решётный сепаратор; 2 - воздушный сепаратор; 3 - воздуховод; 4 – система очистки воздуха.

Машина состоит из трёх частей (рис. 1). Это решетная часть 1, воздушная часть 2 и система очистки отработанного воздуха 4. Для перевозки машина разбирается на части (воздушную и решетную), а система очистки воздуха на составные элементы.

Машина подрабатывает зерно после предварительной очистки, а при необходимости и после сушки, хотя может работать и без выполнения этих операций.

В приёмный бункер поступает зерновая смесь и он распределяет её равномерно по ширине первого воздушного канала.

Бункер устроен так, что в нем нет дозирующих устройств и поэтому он не забивается, а, следовательно, не происходит завалов машины подающей норией. Такой бункер значительно упрощает эксплуатацию машины, повышает производительность и качество очистки, и при этом не травмирует семена.

Решетная часть предназначена для разделения предварительно очищенного зерна и остатков примесей по размерам. С помощью соответствующих размеров отверстий решет зерновой материал может быть рассортирован по толщине, если отверстия прямоугольные или по ширине, если отверстия круглые.

Отверстия решет очищаются щетками.

Щетки в рамках щеток установлены с шагом равным одной амплитуде колебаний решетных станов, а рамки щеток за счет того , что приводятся в движение посредством системы тяг и двуплечих рычагов от решетных станов причем в сторону противоположную их движения обеспечивают увеличенную очистку поверхности решет за один цикл движения решетных станов, а за счет того что еще и щетки в рамках щеток установлены с шагом равным амплитуде обеспечивается повторная очистка поверхности решет. Таким образом за один цикл движения решетных станов обеспечивается трехкратная повторная очистка поверхности решет, а следовательно обеспечивается трехкратное увеличение пропускной способности то есть производительность машины такой конструкции будет увеличена в 3 раза по сравнению с аналогичными машинами по габаритам, весу и т.д.

Решетная часть способна разделять зерно на 3 или 4 фракции (в зависимости от настройки).

При разделении решетами на 3 фракции выделяется:

очищенное зерно;
крупные примеси;
мелкие неиспользуемыми примеси (подсев).

При разделении на 4 фракции выделяется:

очищенное зерно;
крупные примеси;
мелкие неиспользуемые примеси (подсев);
зерновые отходы (фураж).

Во время работы решётные станы, установленные в два этажа, совершают плоскопараллельные возвратно-поступательные колебания и зерно в них движется последовательно – с начало очищается на верхнем решетном стане, затем на нижнем.

Воздушная часть машины смонтирована на отдельной раме и включает в себя три воздушных сепаратора:

1-й сепаратор имеет пневмосепарирующий канал, свою осадочную камеру, свой вентилятор и циклон. Настраивается сепаратор независимо от второго и третьего воздушных сепараторов.

2-й сепаратор имеет также пневмосепарирующий канал, свою осадочную камеру, свой вентилятор и циклон. Настраивается второй сепаратор независимо от первого и третьего сепараторов;

3-й сепаратор - это сепаратор, встроенный в осадочную камеру второго пневмосепарирующего канала. Качество очистки легковесного зерна или зерновых отходов от легких примесей в сепараторе регулируется путем изменения положения подвижной перегородки. Настройка сепаратора зависимая от настройки скорости во втором воздушном канале.

Рис. 2. Схема машины ЗМ-120-Ф5: 1–приемный патрубок; 2–отвод; 3–шнек; 4–вентилятор; 5–двигатель; 6–первая осадочная камера; 7–ремень; 8–шкив натяжной; 9–дроссель-клапан; 10–шибер; 11–дроссель-клапан; 12–ремень; 13–двигатель; 14–вентилятор; 15–отвод; 16–вторая осадочная камера; 17–шкив; 18–шнек; 19-шлюзовой клапан; 20-шкив натяжной; 21–шатун; 22–крепление шатунов к верхнему решетному стану; 23–шкив привода эксцентрикового вала;; 24–доска; 25–приемник; 26-стойка; 27–второй воздушный канал; 28–щетки; 29-лоток зерноотходов; 30–днище; 31–ремень; 32-шкив; 33-крепление шатунов к нижнему решетному стану; 34–ремень; 35-шкив; 36-двигатель; 37-лоток подсева; 38–рама; 39–нижний решетный стан; 40–тяга щёток нижняя; 41-кронштейн; 42-двуплечий рычаг; 43– лоток подсева; 44 – подвеска; 45–верхний решетный стан; 46–щетки; 47–рамка решет; 48–первый воздушный канал; 49–шибер; 50–планка; 51–ручка; 52–рассекатель; 53–пластина.

В случае выделения вторым воздушным каналом значительного количества зерновых отходов, при очистке товарного зерна или легковесного зерна при очистке семян можно осуществить очистку этих отходов от минеральных примесей во второй осадочной камере путем изменения скорости воздуха в этой осадочной камере, которая изменяется перемещением подвижной пе
