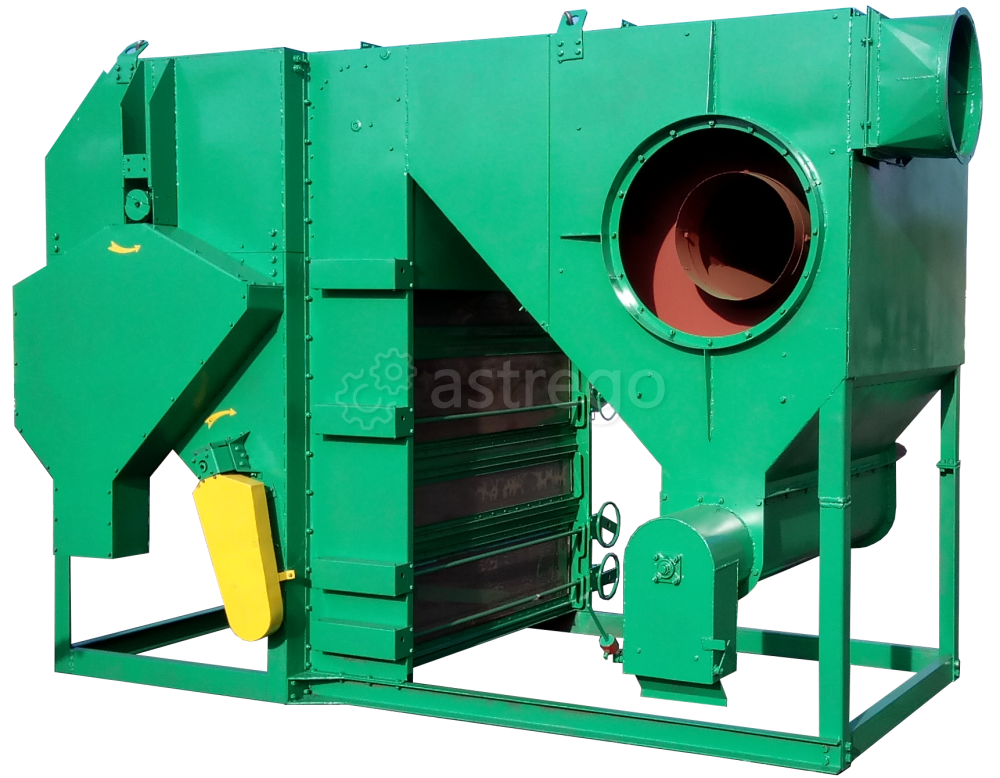

Машина предварительной очистки зерна МПОЗ-80 Агромаш 80 т/ч

Технологические процессы работы машины МПОЗ-80.

Машина предварительной очистки зерна МПОЗ-80 предназначена для предварительной очистки зерновых, зернобобовых и других культур.

Машину устанавливают в составе технологических линий зерноочистительных комплексов сельскохозяйственных предприятий, элеваторов, мукомольных и крупяных производств.

В основе работы зерноочистительной машины МПОЗ-80 (рис.1) реализован принцип отделения из зерна примесей, отличающихся от него шириной, толщиной и аэродинамическими свойствами.

Зерноочистительная машина МПОЗ-80 состоит из решетного барабана 8 и пневмо-сепарирующего (аспирационного) канала 4, к которому присоединена камера осаждения легких примесей 10. На входе в машину присоединяется зернопровод, обеспечивающий поступление обрабатываемого материала в приемный бункер, который выполнен с односторонним наклоном, где установлена отбойная полоса, предотвращающая стирание основания стенки бункера потоком зерна при длительной эксплуатации.

Из приемного бункера зерновая масса самотеком попадает в барабан решетный 8, проходит его и попадает в камеру просеивания 11, где равномерно распределяется шнеком 9 и через клапан-дозатор 6 и валик подачи вороха 12 попадает в канал аспирации 4, в котором происходит очистка зерновой массы от лёгких примесей.

Рис. 1. Устройство и схема работы машины МПОЗ-80: 1-шнек легких фракций; 2-заслонка регулировки воздуха; 3-вентилятор центробежный; 4-канал аспирации; 5-шибер вентиляции барабана; 6-клапан-дозато; 7-канал вы вывода крупных фракций; 8- барабан решетный; 9 – шнек выравнивающий; 10-камера осаждения легких примесей; 11- камера просеивания; 12- валик подачи вороха.

Аспирационный канал имеет шарнирно изгибаемый экран, посредством которого, возможно моделирование различных аэродинамических режимов, обеспечивающих эффективную очистку широкого ряда культур.

Экран имеет три смотровых окна, выполненных из прозрачного материала (оргстекло), для визуального наблюдения процесса сепарирования, что позволяет оператору легко реагировать на влажное или засоренное зерно путём увеличения или уменьшения подачи воздуха.

Крупные примеси выводятся через канал вывода крупных примесей 7. После аспирационной очистки, очищенное зерно через нижний лоток аспирационного канала в зависимости от технологической схемы очистки отводится либо в бункер-накопитель, либо в транспортирующее устройство. Извлечение из очищаемого материала примеси, вместе с основным потоком воздуха проходят в осадочную камеру легких примесей 10, где они осаждаются, а воздух через вентилятор 3 выводится наружу. Легкие примеси из камеры осаждения выводятся наружу посредством шнека 1.

Устройство машины МПОЗ-80.

Основные составные части машины МПОЗ-80 показаны на рис. 2.

Рис. 2. Состав машины МПОЗ-80: 1-камера просеивания; 2-камера осаждения легких примесей; 3-канал вывода крупных фракций; 4- канал аспирации; 5-шнек легких фракций; 6-привод барабана; 7-привод выравнивающего шнека и валика подачи вороха; 8-электродвигатель вентилятора; 9-клапан автоматической выгрузки легких примесей; 10-скоба строповочная;11-рукоятка управления шибером вентиляции барабана; 12-рукоятки управления сечением пневмосепарирующего канала; 13-рукоятка управления заслонкой регулировки воздуха; 14- привод шнека вывода легкий фракций.

Рис. 3. Составные части машины МПОЗ-80: 1-камера просеивания; 2-барабан решетный; 3-шнек выравнивающий; 4-валик подачи вороха; 5-канал вывода крупных фракций; 6-привод выравнивающего шнека и валика подачи вороха; 7-привод барабана; 8-камера осаждения легких примесей; 9-шибер вентиляции барабана; 10 вентилятор центробежный; 11-электродвигатель вентилятора; 12-рукоятка управления заслонкой регулировки воздуха.

Достоинства машины МПОЗ-80:

Высокая производительность и оперативная настройка при переходе с одной культуры на другую с помощью сменных решет;
Машина не загрязняет семена пылью, которая способствует распространению болезней;
Высокая технологическая надёжность т.к. у машины нет вибраций и минимум рабочих органов;
Минимальные затраты энергии на тонну очищаемого зерна.

Характеристики:

Производительность техническая по зерну при влажности до 15 %: 80 т/ч.
Установленная мощность:

привод вентилятора: 11 кВт;
привод шнеков: 2х0,55 кВт;
привод барабана: 0,55 кВт.

Габаритные размеры:

длина: 3680 мм;
ширина: 2600 мм;
высота: 2600 мм.

Масса: не более 1800 кг.
Тип: семяочистительная.
Производитель: Агромаш.
Страна-производитель: Россия.
