Машина первичной очистки зерна ЗМ-60-Ф5 Агромаш 60 т/ч

Машина ЗМ-60-Ф5 предназначена для очистки товарного зерна и семян зерновых, зернобобовых, технических культур и семян трав.

Устройство и принцип действия машины.

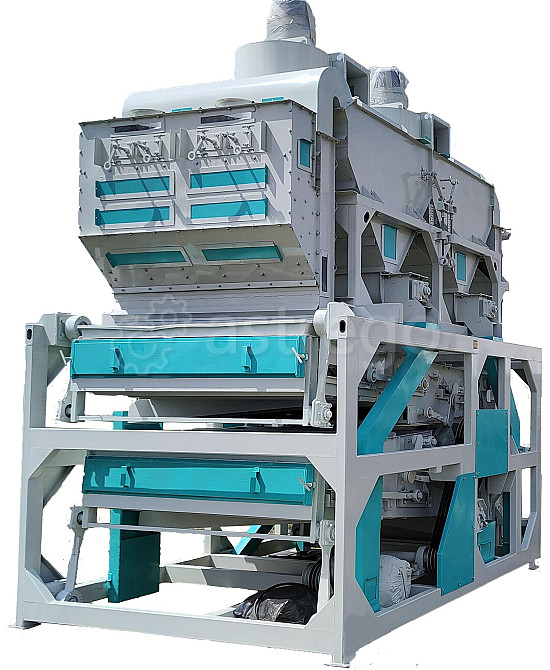

Рис. 1. Общий вид машины ЗМ-60-Ф5 с системой очистки воздуха. 1 - решётный сепаратор; 2 - воздушный сепаратор; 3 - воздуховод; 4 – циклон.

Машина состоит из трёх частей (рис. 1). Это решетная часть 1, воздушная часть 2 и система очистки отработанного воздуха 4. Для перевозки машина разбирается на две части.

Решетная часть предназначена для разделения очищаемого зерна и примесей по размерам. С помощью соответствующих размеров отверстий решет зерновой материал может быть рассортирован по толщине, если отверстия прямоугольные или по ширине, если отверстия круглые.

Отверстия решет очищаются щетками.

Решетная часть способна разделять зерно на 3 или 4 фракции.

При разделении решетами на 3 фракции выделяется:

очищенное зерно;
крупные примеси;
зерновые отходы совместно с мелкими неиспользуемыми примесями.

При разделении на 4 фракции выделяется:

очищенное зерно;
крупные примеси;
мелкие неиспользуемые примеси (подсев);
зерновые отходы (фураж).

Во время работы решётные станы, установленные в два этажа, совершают плоскопараллельные возвратно-поступательные колебания и зерно в них движется последовательно – с начало очищается на верхнем решетном стане, затем на нижнем.

Воздушная часть машины смонтирована на своей раме и имеет приёмный бункер, два воздушных канала, осадочную камеру и вентилятор.

В приёмный бункер поступает очищаемое зерно, и он распределяет его равномерно по ширине первого воздушного канала. Бункер устроен так, что в нем нет дозирующих устройств и поэтому он не забивается, а, следовательно, не происходит завалов машины подающей норией. Такой бункер значительно упрощает эксплуатацию машины.

Первый воздушный канал очищает зерно от легких неиспользуемых примесей до решет, а второй воздушный канал может просто очищать зерно от оставшихся легких неиспользуемых примесей или вместе с очисткой сортировать зерно по парусности на тяжелое зерно и легковесное.

Если очищается товарное зерно, то легковесное зерно выделяется для увеличения натуры зерна, а если очищаются семена, то из них удаляются легковесные малоценные семена.

В том и другом случае легковесное зерно объединяется с зерновыми отходами, выходящими из решетной части.

Отработанный воздух очищается в циклоне, а пыль, задержанная им, направляется в бункер неиспользуемых примесей.

Отличительные преимущества ЗМ-60Ф5 перед аналогами.

Качество очистки зерна превосходит отечественные и зарубежные аналоги за счет высокоэффективной воздушно-очистительной системы и оптимальной площади решет.

Воздушная и решетная системы машины созданы на основе последних научных достижений.

На машине два вертикальных пневмосепарирующих канала, каждый канал имеет нижнюю зону сепарации. Причем первый канал, очищающий зерно до решет более мощный за счет своих размеров. Его высота больше в 1,3 раза, чем у аналогов.

За счёт увеличенной скорости движения решетных станов решета работают на форсированных режимах, что увеличивает производительность решет в два раза и это позволяет:

уменьшить размеры решетной части по высоте примерно на 30%;
упростить конструкцию (требуется в два раза меньше этажей для размещения решет, решетных полотен, щеток и т.д.);
повысить качество очистки зерна.

За счет отсутствия дозирующих рабочих органов в приёмном бункере он не забивается зерном, и, следовательно, не забивается загрузочная нория. Это значительно упрощает эксплуатацию машины и повышает сменную выработку.

Машина способна сепарировать зерно повышенной влажности и засоренности за счет очистки решет щётками.

Машина имеет высокую динамическую уравновешенность, что не нарушает кинематику работы, рядом стоящего триера.

Машина во время работы не пылит, так как воздушная система разомкнутая и работает на аспирацию.

Особенностью зерноочистительных машин, выпускаемых ООО НПФ Агромаш производительностью 60 и более т/ч является то, что рамки со щетками при очистке решет приводятся в движение не отдельным приводом как у других производителей, а движением самих решетных станов. При этом рамки со щетками движутся в противоположную сторону, что обеспечивает до 150% очистки поверхности решет за один цикл движения решетных станов, то есть поверхность решет очищается повторно. Это резко увеличивает пропускную способность решет, следовательно производительность этих машин, а также значительно повышается качество очистки самого зерна.

Характеристики:

Производительность по пшенице на очистке товарного зерна: 60 т/ч.
Производительность по пшенице на очистке семян: 30 т/ч.
Масса (без учета циклона): не более 3710 кг.
Установленная мощность: 26 кВт.
Габаритные размеры (без учета циклонов) (ДхШхВ): 3,65х2,17х3,21 м.
Мощность двигателя привода решетного стана: 15 кВт.
Мощность двигателя центробежного вентилятора: 2х5,5 кВт.
Число решетных станов: 2 шт.
Число решетных полотен: 9 шт.
Число щеток для очистки решет: 28 шт.
Размер решетных полотен (ДxШ): 790х990 мм.
Тип: семяочистительная.
Производитель: Агромаш.
Страна-производитель: Россия.
