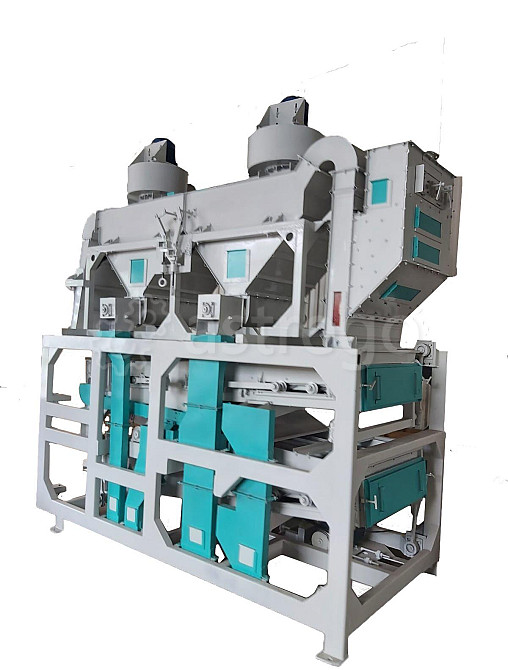

Машина первичной очистки зерна ЗМ-20-Ф5 Агромаш 20 т/ч

Зерноочистительная машина ЗМ-20-Ф5 является сельскохозяйственной зерноочистительной машиной. Это означает что:

машина обеспечивает получение товарного зерна и семян с отделением легких зерен;
машина может очищать любое зерно, поступающее с поля от уборочных комбайнов (т.е. повышенной засоренности и влажности) и при этом, выделять зерновые отходы в виде отдельной фракции.


В обозначении машины буквы и цифры означают:

20 - производительность машины в режиме товарной очистки;
Ф - форсированная;
5 - пятого поколения.


Конструкция машины уникальна, не имеет аналогов и объединяет в себе четыре сепаратора:

1-й сепаратор (считая по ходу движения зерна) — это воздушный сепаратор, который очищает зерно от легких примесей для того, чтобы облегчить работу решет;

2-й сепаратор — это решетный сепаратор, сортирующий зерно по размерам;

3-й сепаратор — это воздушный сепаратор, очищающий зерно после решет от остатков легких примесей и сортирующий зерно по парусности на легковесное и тяжеловесное зерно;

4-й сепаратор — это воздушный сепаратор, встроенный во вторую осадочную камеру и предназначенный для очистки легковесного зерна или зерновых отходов, выделенных вторым воздушным каналом, от легких примесей.

Устройство и принцип действия машины:
Машина состоит из трёх частей (рис. 1). Это решетная часть 1, воздушная часть 2 и система очистки отработанного воздуха 4. Для перевозки машина разбирается на части (воздушную и решетную), а система очистки воздуха на составные элементы.

Рис. 1. Общий вид машины ЗМ-20-Ф5 с системой очистки воздуха: 1 - решётный сепаратор; 2 - воздушный сепаратор; 3 - воздуховод; 4 – система очистки воздуха.

В приёмный бункер поступает зерно, которое он распределяет его равномерно по ширине первого воздушного канала. Бункер устроен так, что в нем нет дозирующих устройств и поэтому он не забивается, а, следовательно, не происходит завалов машины подающей норией. Такой бункер значительно упрощает эксплуатацию машины, повышает производительность и качество очистки, и при этом не травмирует семена.

Решетная часть предназначена для разделения зерна и примесей по размерам. С помощью соответствующих размеров отверстий решет зерновой материал может быть рассортирован по толщине, если отверстия прямоугольные или по ширине, если отверстия круглые.

Отверстия решет очищаются щетками. Приводной механизм щеток имеет оригинальную, не имеющую аналогов, конструкцию. Щетки стоят, а решета движутся.

Решетная часть способна разделять зерно на 3 или 4 фракции (в зависимости от настройки.

При разделении решетами на 3 фракции выделяется:

очищенное зерно;
крупные примеси;
мелкие неиспользуемыми примеси (подсев).

При разделении на 4 фракции выделяется:

очищенное зерно;
крупные примеси;
мелкие неиспользуемые примеси (подсев);
зерновые отходы (фураж).

Во время работы решётные станы, установленные в два этажа, совершают плоскопараллельные возвратно-поступательные колебания и зерно в них движется последовательно – сначала очищается на верхнем решетном стане, затем на нижнем.

Воздушная часть машины смонтирована на отдельной раме и включает в себя три воздушных сепаратора:

1-й сепаратор состоит из пневмосепарирующего канала, осадочной камеры, вентилятора и циклона. Настраивается сепаратор независимо от второго и третьего воздушных сепараторов.

2-й сепаратор также состоит из пневмосепарирующего канала, осадочной камеры, вентилятора и циклона. Настраивается второй сепаратор независимо от первого и третьего сепараторов.

3-й сепаратор — это сепаратор, встроенный в осадочную камеру второго пневмосепарирующего канала. Качество очистки легковесного зерна или зерновых отходов от легких примесей в сепараторе регулируется путем изменения положения подвижной перегородки. Настройка сепаратора зависимая от настройки скорости во втором воздушном канале.

В случае выделения вторым воздушным каналом значительного количества зерновых отходов, при очистке товарного зерна или легковесного зерна при очистке семян можно осуществить очистку этих отходов в осадочной камере путем изменения скорости воздуха в осадочной камере которая изменяется перемещением подвижной перегородки.

Рис. 2. Технологическая схема работы машины при делении зерновой смеси на четыре фракции при очистке семян: ЗС - зерновая смесь, ЛП - легкие примеси, ВП - воздушный поток, П - подсев, ЗО - зерновые отходы, К - крупные примеси, ЛЗ - лекговесное зерно, З - зерно очищенное, В - подсевное решето, Г - сортировальное решето, Б2 - колосовое решето, ПП - подвижная перегородка.

Первый воздушный канал очищает зерно от легких неиспользуемых примесей до решет, чтобы облегчить их работу, а второй воздушный канал может просто очищать зерно от оставшихся легких неиспользуемых примесей, например, при очистке кормового зерна или вместе с очисткой сортировать зерно по парусности на тяжелое зерно и легковесное.

Если очищается товарное зерно, то легковесное зерно выделяется для увеличения натуры зерна, а если очищаются семена, то из них удаляются легковесные малоценные семена.

В том и другом случае легковесное зерно объединяется с зерновыми отходами, выходящими из решетной части.

Отработанный воздух очищается в циклоне, а пыль, задержанная им, направляется самотеком в бункер неиспользуемых примесей.

Машина ЗМ-20Ф5 изменяет качество очистки зерна в зависимости от нагрузки.

Рис. 3. Зависимость эффективности выделения примесей от нагрузки (производительности) по пшенице.

На практике, задаваясь эффективностью выделения примесей можно ориентировочно определить производительность машины ЗМ-20Ф5.

Например, при выделении из зерна 70% примесей машина будет иметь производительность 15 т/ч, а при паспортной эффективности очистки товарного зерна 60% будет давать 20 т/ч и на очистке семян при паспортной эффективности 80% производительность составит 10 т/ч согласно Исходным требованиям ВИМ (ВИМ- всероссийский научно-исследовательский институт механизации сельского хозяйства) на технологию п
