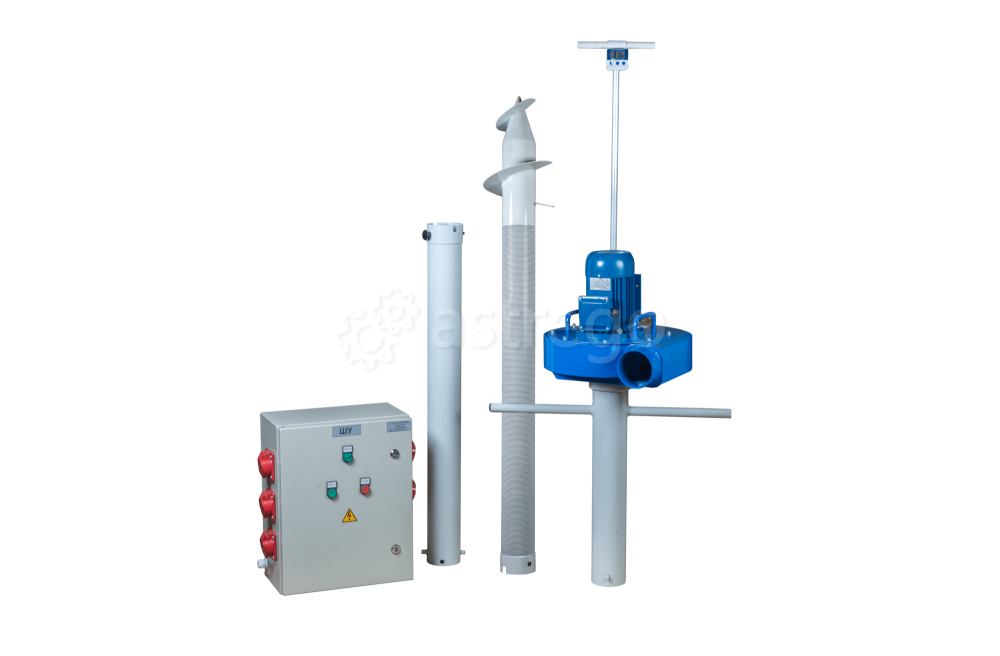

Аэратор зерновой ЗВУ-1, 5 метров

Аэратор ЗВУ-1 вентилирует столб зерна диаметром 3 м.
(радиус действия – 1,5 м. от оси трубы).
Высота вентилируемого бурта до 6 м.У нас, Вы можете купить или заказать аэратор по минимальной розничной цене производителя с доставкой.Режимы работы аэратора

• Сушка и охлаждение. Вентилятор устанавливается всасывающим патрубком на аэрационную трубу. Такой вариант используется для профилактического вентилирования, вытяжки излишков тепла (очагов самосогревания) и влаги из глубины насыпи.
• Заморозка и прогрев. Вентилятор устанавливается нагнетающим патрубком на аэрационную трубу. Такой режим применяется для замораживания насыпи в холодное время года, а так же для прогрева зерна перед посевной компанией.
• Экстренное вентилирование. Аэрационные трубы располагаются на расстоянии 3м друг от друга. Вентиляторы установлены в разных режимах. Такой режим позволяет создавать направленный поток воздуха улучшая тем самым вентилирование на конкретном участке насыпи.

Конструкция аэратора ЗВУ-1

1. Вентилятор высокого давления. Снабжен трехфазным эл.двигателем мощностью 1,1 кВт 3000 об/мин. В зависимости от выбранного режима, вентилятор (1) устанавливается нагнетающим или всасывающим патрубком на конус верхней секции (2) без дополнительных креплений. И легко переставляется с одной трубы на другую.
2. Секция верхняя. Имеет высоту 65 см, диаметром 100 мм, снабжена ручками для вкручивания всей установки в насыпь.
3. Система крепления. Состоит из пальца, шплинта и шайбы. Служит для крепления составных частей мобильной трубы между собой
4. Вставка промежуточная. Имеет высоту 1 м, выполнена из цельнометаллической трубы диаметром 100 мм. Высота аэрационной трубы регулируется количеством используемых вставок.
5. Секция нижняя со шнеком и перфорацией. Имеет высоту 1,35 м, диаметром 100 мм. Снабжена специально разработанным шнеком для удобства вкручивания всей установки в бурт зерна и перфорированной частью, с диаметром отверстий 2 мм. При необходимости, возможно изготовление нижней секции с диаметром отверстий 1,5 мм или щелевой перфорацией для мелкосеменных культур (например, для рапса)

Передвижная вентиляционная установка ЗВУ-1 (зерновой аэратор) применяется для активной вентиляции насыпи зерновых, масленичных, бобовых культур. Аэраторы нашего производства применяют для вентилирования пшеницы, ржи, ячменя, овса, гречихи, рапса, гороха, кукурузы, фуражных смесей, семян многолетних трав.

Цели активного вентилирования с использованием установок ЗВУ-1

1. Профилактическое проветривание насыпи (контролируются и управляются процессы в слежавшемся от времени зерне, не допускается появление амбарного и солодового запаха, ликвидируются патогенные процессы, вызванные физиологическими и микробиологическими причинами, выравнивается температура и влажность в насыпи);
2. Охлаждение насыпи с целью предотвращения нежелательных процессов в ней (зерна с «полевым теплом» или зерна после зерносушилок);
3. Подсушивание (при интенсивном вентилировании потребители снижают влажность до нормы 13-14%, при плановом вентилировании можно закладывать на хранение зерно с влажностью 16-17%);
4. Промораживание насыпи (при промораживании уничтожаются вредители запасов, а зерно переходит в состояние наилучшее для длительного хранения);
5. Ликвидация очагов самосогревания;
6. Обеспечение притока кислорода в межзерновое пространство в период послеуборочного дозревания;
7. Воздушно-тепловой обогрев семян перед посевной при 20°С повышает полевую всхожесть на 10-12%;
8. Отказ от трудомкой и затратной технологии перелопачивания и перемещения зерна;

Конструкция

ЗВУ-1 состоит из вентилятора высокого давления ВВУ и труб-воздуховодов различной длины и разных конструкций.

Вентилятор:
производительность до 1200 м3/час, давление max 1800 ПА, что обеспечивает продув 1000 м3 воздуха в час и позволяет вентилировать более 30 м3 зерна при высоте бурта 5 м. Масса 20 кг. Может работать в непрерывном режиме. На вентиляторе установлен электродвигатель мощностью 1.1 кВт, работающий от трехфазной сети напряжения 380 Вт. Конструкция позволяет быстро устанавливать вентилятор на трубу-воздуховод нагнетательным или всасывающим патрубком без крепежа. Вентилятор сертифицирован и имеет соответствующий требованиям сертификат соответствия.

Трубы-воздуховоды:
Изготавливаются трубы 2-х вариантов конструкций:
- со шнеком для вкручивания с насыпь (мобильный вариант);
- стационарные (размещаются без перемещения вертикально в шахматном порядке на полу склада, подсыпаются поступающим зерном);

Диаметр труб-воздуховодов 100 мм.
Конструкция «мобильных» труб:

1. Нижняя часть - перфорированная труба с ячейкой 2 мм круглой формы, длина перфорации - 1 м. толщина стенки 2 мм, снизу к перфорации приварен конус, снизу к конусу приварен шнек. Общая длина 1.35 м;
2. Средняя часть – стальная труба со стенкой 3,5 мм. Длина труб 1 или 2 м.
3. Верхняя часть (оголовок) – стальная труба, к верхнему торцу которой приварен патрубок с внутренним конусом. В конус вставляется входной или выходной патрубок вентилятора. У верхней части привариваются ручки для вкручивания.
Длина оголовка – 0,65 м.
Длина сборных труб-воздуховодов – от 2 м до 6 м. Максимальная масса элемента – 13 кг (вставка 2 м). Между собой трубы соединяются с помощью штифтов со шплинтами.

Конструкция стационарных труб:

Нижняя часть аналогична мобильному варианту, только без шнека. Нижняя часть приварена к спирально - витой оцинкованной трубе, толщиной стенки 0,55 мм. Снизу приваривается конус для вдавливания в слой зерна, сверху конусный патрубок для присоединения вентилятора. Длина труб от 2 до 6 м.
Вентилятор и трубы окрашены полимерной краской. Дополнительно, при необходимости, ЗВУ-1 комплектуется шкафом управления и защиты вентиляторов (на 5 вентиляторов) и ремешковым ключом для вкручивания.

Технология применения ЗВУ-1
Установка ЗВУ-1 вентилирует столб зерна диаметром 3 м (радиус действия – 1,5 м от оси трубы). Высота вентилируемого бурта – до 6 м.
Размещение труб со шнеком
