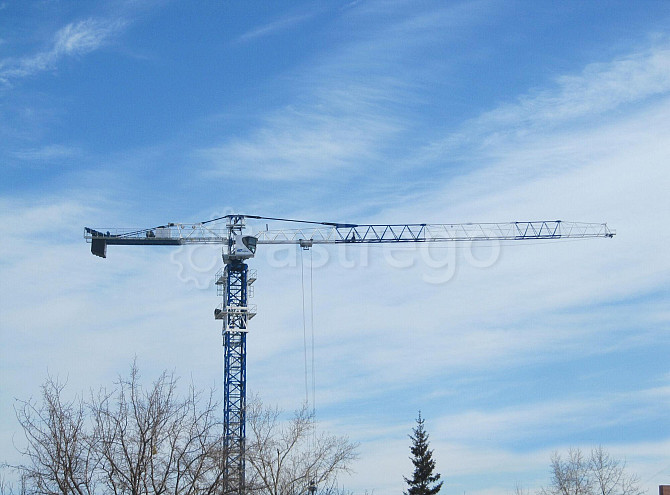

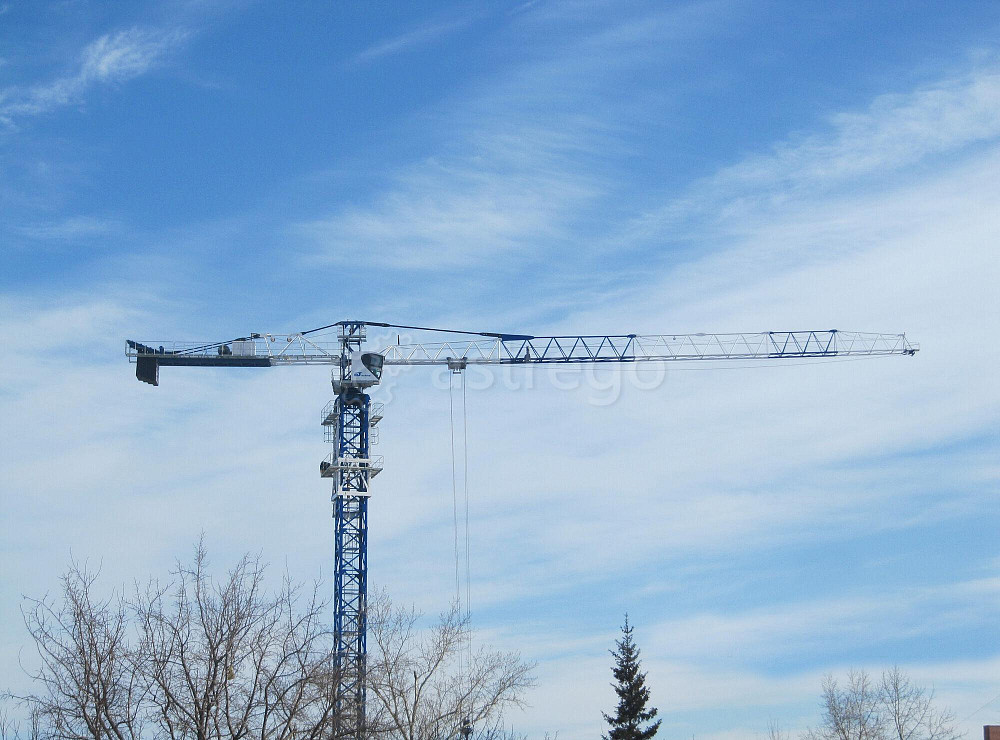

Башенный кран F023B

Основные технические характеристики

Модель башенного крана — QTZ125В
Год изготовления — 2025
Грузоподъёмность максимальная (запасовка 2-х кратная/4-х кратная), т. — 5/10
Грузоподъёмность на максимальном вылете (запасовка 2-х кратная/4-х кратная), т. — 1,5/1,39
Максимальный вылет стрелы, м. — 60
Высота подъёма крюка, м. — 7
Первая секция (коренная – 6м), шт. — 1
Рядовые секции разборные (из уголка) 2000*2000*3000мм, шт. — 0
Настенная опора (пристежка), шт. — нет
Цвет окраски — Синий-белый
Крепление на фундаменте — Анкерное на крестовине
Рабочая температура, Градусы Цельсия — 25 +40
Крестовое основание, Компл. — 1
Формы противовесов, Компл. — 1
Разъёмы и место для подключения прибора безопасности российского производства;
полный комплект стального каната 35W7+ IWR-16-1870- Правая свивка GB/T20118-2006; комплект анкерных болтов (16 шт.); комплект электрических кабелей; частотный преобразователь на приводе изменения вылета стрелы; частотный преобразователь на механизме поворота стрелы; частотный преобразователь на электродвигателе грузовой лебедки; механизм подъема BQ25 с гидравлическим тормозом. Дополнительная комплектация
1. Возможность удлинения стрелы до 70м.
2. Увеличение высоты свободностоящего крана до 70м.
3. Возможность использование крана с закладной секцией, центральным балластом на крестовине и рельсовом ходу. Отличия в комплектации
1. Башенный краны QTZ надежны в эксплуатации и легки в монтаже, специально адаптированы для эксплуатации в России.
2. Усиленная грузовая лебедка. В данной комплектации QTZ125В используется механизм подъема BQ25 с надежным гидравлическим тормозом.
3. В отличие от моделей кранов многих Европейских производителей, представленных на Российском рынке, в комплектацию крана QTZ125В входит монтажная обойма и комплект форм противовеса, что не требует дополнительных вложений на приобретение данных комплектующих.
4. Предусмотрено место и разъёмы для подключения прибора безопасности ОГМ240 российского производства.
5. Широкообзорная кабина.
6. Высокая скорость подъёма — 66–100 м/мин.
7. Низкое полное энергопотребление (45–130 кВт).
8. Максимальная высота в приставном варианте — 178 м под крюком. Масса башенного крана QTZ125В без оголовка и его основных частей при
стационарной установке, свободностоящей высоте 58 м и длине стрелы 60,67 м.
1. Конструктивная масса крана без балласта и противовеса(свободностоящий), т — 67.
2. Масса крана общая(свободностоящий, с длиной стрелы 60.67 м), т — 83.
3. Масса противовесарабочий вылет: 35м / 40м / 45м / 50м /55м / 60м) , т — 9 / 11.2 / 12.9 / 14 / 14,6 / 15.7.
4. Масса балласта, т — 114.
5. Основание башни, т — 5,57.
6. Поворотный узел, т — 2.58.
7. Рядовая секция, т — 1.66.
8. Стрела,рабочий вылет: 35м / 40м / 45м / 50м / 55м / 60 м), т — 6,39 / 7/11 / 7.74 / 8,22 / 8,68 / 8,97.
8. Консоль противовеса, т — 5,8.
9. Крюковая подвеска, т — 0.42.
10. Грузовая тележка , т — 0.49. Запчасти и комплектующие используемые при сборке
1. Основные узлы к
