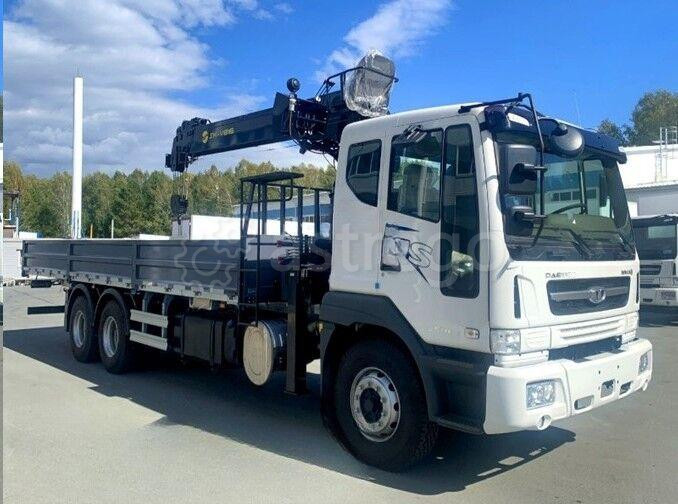

Бортовой автомобиль Daewoo Novus CL8CF с манипулятором SK-QEP V816 до 7,6 т

Характеристики шасси Daewoo Novus CL8CF

ОСНОВНОЕ

Колесная формула
6 4

Тип кабины
2-местная, со спальным местом

МАССА ШАССИ

Полная масса транспортного средства, кг
31 100

Снаряженная масса шасси, кг
8 730

Грузоподъемность шасси, кг
21 370

Нагрузка на переднюю ось / заднюю ось, кг
7 100 / 23 000

Колесная база, мм
7 025 (5 675 + 1 350)

Минимальный дорожный просвет, мм
265

ДВИГАТЕЛЬ

Модель
DL08K (Евро-5)

Количество цилиндров / расположение
6 / рядный

Рабочий объем, см3
7 640

Мощность макс., кВт (л.с.) / об/мин
257,4 (350) / 2 100

Крутящий момент макс., Нм / об/мин
1 471 / 1 200

ТРАНСМИССИЯ

Модель
Tongil T15S6

Тип
Механическая, 6-ступенчатая

СЦЕПЛЕНИЕ

Тип
Однодисковое, 430 мм

ТОРМОЗНАЯ СИСТЕМА

Тип
Пневматические двухконтурные

Передние и задние тормоза
Барабанные

ТОПЛИВНЫЙ БАК

Ёмкость топливного бака, л
400

ТИП ПОДВЕСКИ

Передняя
Рессорная

Задняя
Рессорная

ШИНЫ

Передняя ось / задняя ось
12R22.5 / 12R22.5

ПРОЧИЕ ХАРАКТЕРИСТИКИ

Максимальная скорость, км/ч
111

Уклон макс. подъёма
36,6%

Минимальный радиус поворота, м
10,7

Характеристики бортовой платформы

Габаритные размеры, мм: 8300х2550х600
Материал бортов: алюминиевая доска
Основание (надрамник) горяч цинкованная стальная конструкция из стали марки 09Г2С
Крепление платформы к раме шасси с помощью кронштейнов и стремянок
Фиксация бортов с помощью откидных быстросъемных стоек, по 2 шт. на сторону
Покрытие пола: транспортная фанера бакелитовая с насечкой, толщиной 21 мм
Угол открытия бортов, град.: 180
Боковая защита: профиль алюминиевый анодированный с горяч цинкованными кронштейнами
Прочее оснащение: скобы фиксации груза потайные в профиле по периметру борта 6 шт., пластиковые крылья с резиновыми брызговиками, контурная маркировка светоотражающей лентой, боковые желтые габаритные огни по 3 шт. на сторону карманы для проставок под опоры аутригеров, проставки под опоры аутригеров из фанеры 50 мм, подготовка основания под монтаж крановой установки.

Характеристики манипулятора SK-QEP V816

Производительность

Грузовой момент 18 тм
Номинальная грузоподъемность 7600 кг на 2 м
Высота подъема макс. 22,8 м
Рабочая высота макс. 23 м
Рабочий радиус макс. 20 м
Грузоподъемность на макс. вылете 400 кг на 20,0 м
1-я стрела 3200 кг на 4,7 м
2-я стрела 1570 кг на 7,8 м
3-я стрела 1020 кг на 10,8 м
4-я стрела 720 кг на 13,9 м
5-я стрела 530 кг на 16,9 м
6-я стрела 400 кг на 20,0 м

Аутригеры

Передние 5,53 м
Задние 4,16 м

Стрела

Количество секций 6
Скорость выдвижения 15,25/35 м/сек
Скорость подъема 0-78/10 °/сек
Скорость вращения колонны 2 об/мин
Канатоемкость лебедки 10 х 100 м

Гидравлическая система

Производительность насоса 61 л/мин
Давление масла 200 бар
Объем масляного бака 145 л

Описание манипулятора

Грузоподъемность нетто, т: максимальная, без возможности телескопирования стрелы (крюк подвешен на коренной секции) 7.6
Грузопод
